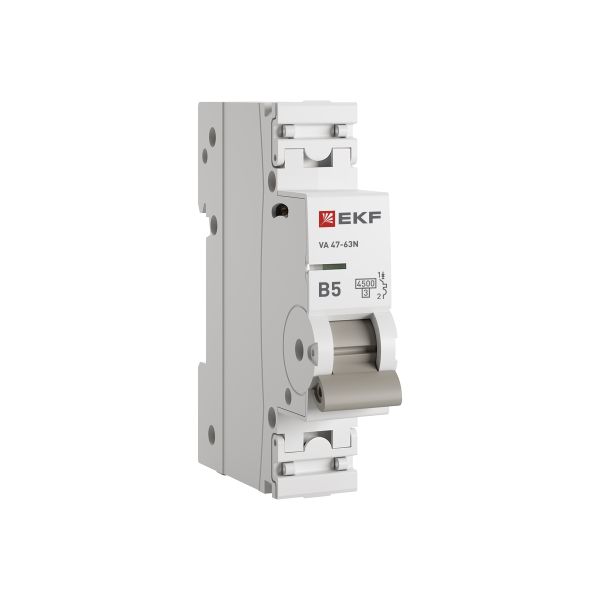

Автоматический выключатель ВА 47-63N 1P 5А (В) 4,5 кА PROXIMA EKF

Изображение может отличаться от конкретного исполнения.

EKF

Автоматический выключатель ВА 47-63N 1P 5А (В) 4,5 кА PROXIMA EKF

Артикул: M634105B ETIM-класс: EC000042 EAN: 4690216528298 EAN: 14690216528288 Обновлено: 03.07.2026
ИсточникКаталог EKF
КлассификацияEC000042
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Монтажная глубина - ниши72 мм
Номинальный ток5 А
Номинальное рабочее напряжение230 В
Частота50...60 Гц
Номин напряжение изоляции Ui660 В
Отключающая способность по EN 608984,5 кА
Сечение одножильного жёсткого провода1...25 мм кв.
Сечение многожильного гибкого провода1...16 мм кв.

Описание и назначение

Выключатели автоматические серии ВА 47-63N являются механичес–кими коммутационными аппаратами и применяются для оперативных включений и отключений в электрических сетях переменного тока, а также защиты от токов перегрузки и коротких замыканий в жилых и общественных сооружениях. Выключатель автоматический соответствует ГОСТ IEC 60898-1. Особенностью данной серии автоматических выключателей является усовершенствованная конструкция. Выключатели автоматические имеют пластиковые крышки, закрывающие доступ к винтовым зажимам и служащие для опломбирования автоматических выключателей, что исключает несанкционированный доступ к проводникам. Выключатель автоматический оборудован удобной рукояткой управления, обеспечивающей надежное оперирование устройством. На лицевой панели автоматического выключателя имеется индикатор физического положения главных контактов.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 4

Степень защиты - IPEF005474 IP20
Рабочая температура окружающей средыEF007515 -40...55 °C
Коммутационная износостойкость, кол-во цикловданные поставщика 10000
Механическая износостойкость, кол-во цикловданные поставщика 20000

Электрические и световые параметры 11

Тип напряженияEF000187 AC (перемен.)
Номинальный токEF000227 5 А
Номинальное рабочее напряжениеEF000228 230 В
ЧастотаEF000416 50...60 Гц
Характеристика срабатывания - кривая токаEF000889 B
Номин напряжение изоляции UiEF001366 660 В
Класс токоограниченияEF002568 3
Категория перенапряженияEF002569 3
Количество защищенных полюсовEF005548 1
Общ количество полюсовEF008618 1
Номинальное импульсное выдерживаемое напряжениеEF011980 4 кВ

Монтаж и подключение 2

Подходит для установки заподлицоEF006573 Да
Способ крепления (монтажа)данные поставщика DIN-рейка

Классификация и назначение 3

Серияданные поставщика PROxima
Серия продукцииданные поставщика ВА 47-63N 4,5кА
Тип расцепителяданные поставщика Тепловой и электромагнитный

Прочие характеристики 9

Степень загрязненияEF002570 2
Отключение нейтралиEF005997 Нет
Отключающая способность по EN 60898EF006064 4,5 кА
Возможна дополнит комплектацияEF008148 Да
Номин отключающая способность при коротком замыкании EN 60898 при 230 ВEF009556 4,5 кА
Гарантийный срок хранения, летданные поставщика 7
Гарантийный срок эксплуатации, летданные поставщика 7
Есть штрихкод на каждой штуке товараданные поставщика Да
Срок службы, летданные поставщика 20

Размеры и упаковка

Изделие

Монтажная глубина - нишиEF000218 72 мм
Ширина по количеству модульных расстоянийEF002950 1
Сечение одножильного жёсткого проводаEF007337 1...25 мм кв.
Сечение многожильного гибкого проводаEF007343 1...16 мм кв.

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.073 × 0.0178 × 0.083 см 0.1 0.00010785 4690216528281
Групповая упаковка упак. (12 шт) 12 шт. 0.08 × 0.227 × 0.077 м 1.25 0.00139832 4690216528298
Транспортная упаковка коробка (120 шт) 120 шт. 0.24 × 0.43 × 0.18 м 12 0.018576 14690216528288

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.073 × 0.0178 × 0.083 см
    Вес, кг
    0.1
    Объём, м³
    0.00010785
    EAN / GTIN
    4690216528281

  • Групповая упаковка упак. (12 шт)

    В упаковке
    12 шт.
    Габариты
    0.08 × 0.227 × 0.077 м
    Вес, кг
    1.25
    Объём, м³
    0.00139832
    EAN / GTIN
    4690216528298

  • Транспортная упаковка коробка (120 шт)

    В упаковке
    120 шт.
    Габариты
    0.24 × 0.43 × 0.18 м
    Вес, кг
    12
    Объём, м³
    0.018576
    EAN / GTIN
    14690216528288
