Автоматический выключатель 1P 4А (D) 6кА ВА 47-63N PROxima EKF
EKF · артикул M636104D
Изображение может отличаться от конкретного исполнения.
EKF

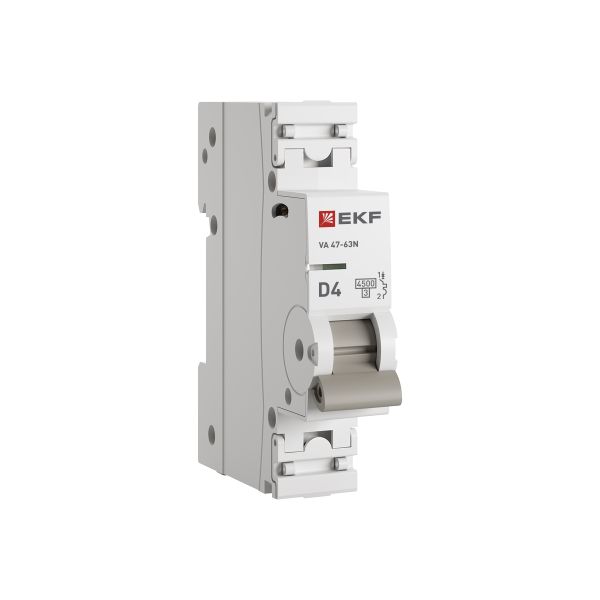

Автоматический выключатель ВА 47-63N 1P 4А (D) 4,5 кА PROXIMA EKF
ИсточникКаталог EKF
КлассификацияEC000042
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Монтажная глубина - ниши72 мм
Номинальный ток4 А
Номинальное рабочее напряжение230 В
Частота50...60 Гц
Номин напряжение изоляции Ui660 В
Сечение одножильного жёсткого провода1...25 мм кв.
Сечение многожильного гибкого провода1...16 мм кв.
Рабочая температура окружающей среды-40...55 °C
Описание и назначение
Выключатели автоматические серии ВА 47-63N являются механичес–кими коммутационными аппаратами и применяются для оперативных включений и отключений в электрических сетях переменного тока, а также защиты от токов перегрузки и коротких замыканий в жилых и общественных сооружениях. Выключатель автоматический соответствует ГОСТ IEC 60898-1. Особенностью данной серии автоматических выключателей является усовершенствованная конструкция. Выключатели автоматические имеют пластиковые крышки, закрывающие доступ к винтовым зажимам и служащие для опломбирования автоматических выключателей, что исключает несанкционированный доступ к проводникам. Выключатель автоматический оборудован удобной рукояткой управления, обеспечивающей надежное оперирование устройством. На лицевой панели автоматического выключателя имеется индикатор физического положения главных контактов.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Рабочая температура окружающей средыEF007515 | -40...55 °C |
| Коммутационная износостойкость, кол-во цикловданные поставщика | 10000 |
| Механическая износостойкость, кол-во цикловданные поставщика | 20000 |
Электрические и световые параметры 11
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Номинальный токEF000227 | 4 А |
| Номинальное рабочее напряжениеEF000228 | 230 В |
| ЧастотаEF000416 | 50...60 Гц |
| Характеристика срабатывания - кривая токаEF000889 | D |
| Номин напряжение изоляции UiEF001366 | 660 В |
| Класс токоограниченияEF002568 | 3 |
| Категория перенапряженияEF002569 | 3 |
| Количество защищенных полюсовEF005548 | 1 |
| Общ количество полюсовEF008618 | 1 |
| Номинальное импульсное выдерживаемое напряжениеEF011980 | 4 кВ |
Монтаж и подключение 1
| Подходит для установки заподлицоEF006573 | Нет |
|---|
Классификация и назначение 2
| Серияданные поставщика | PROxima |
|---|---|
| Серия продукцииданные поставщика | ВА 47-63N 4,5кА |
Прочие характеристики 8
| Степень загрязненияEF002570 | 2 |
|---|---|
| Отключение нейтралиEF005997 | Нет |
| Возможна дополнит комплектацияEF008148 | Да |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 ВEF009556 | 4,5 кА |
| Гарантийный срок храненияданные поставщика | 7 лет |
| Гарантийный срок эксплуатацииданные поставщика | 7 лет |
| Есть штрихкод на каждой штуке товараданные поставщика | Да |
| Срок службы, летданные поставщика | 20 |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 72 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 1 |
| Сечение одножильного жёсткого проводаEF007337 | 1...25 мм кв. |
| Сечение многожильного гибкого проводаEF007343 | 1...16 мм кв. |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.073 × 0.0178 × 0.083 см | 0.1 | 0.00010785 | |
| Групповая упаковка упак. (12 шт) | 12 шт. | 0.08 × 0.227 × 0.077 м | 1.25 | 0.00139832 | |
| Транспортная упаковка коробка (120 шт) | 120 шт. | 0.24 × 0.43 × 0.18 м | 12 | 0.018576 |
-
Базовая единица шт
- В упаковке
- 1 шт.
- Габариты
- 0.073 × 0.0178 × 0.083 см
- Вес, кг
- 0.1
- Объём, м³
- 0.00010785
- EAN / GTIN
-
Групповая упаковка упак. (12 шт)
- В упаковке
- 12 шт.
- Габариты
- 0.08 × 0.227 × 0.077 м
- Вес, кг
- 1.25
- Объём, м³
- 0.00139832
- EAN / GTIN
-
Транспортная упаковка коробка (120 шт)
- В упаковке
- 120 шт.
- Габариты
- 0.24 × 0.43 × 0.18 м
- Вес, кг
- 12
- Объём, м³
- 0.018576
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 7; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 3
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Автоматический выключатель 1P 4А (D) 4,5kA ВА 47-63 EKF PROxima
EKF · артикул mcb4763-1-04D-pro
Выключатель автоматический AV-6 1P 4A (D) 6kA EKF AVERES
EKF · артикул mcb6-1-04D-av
