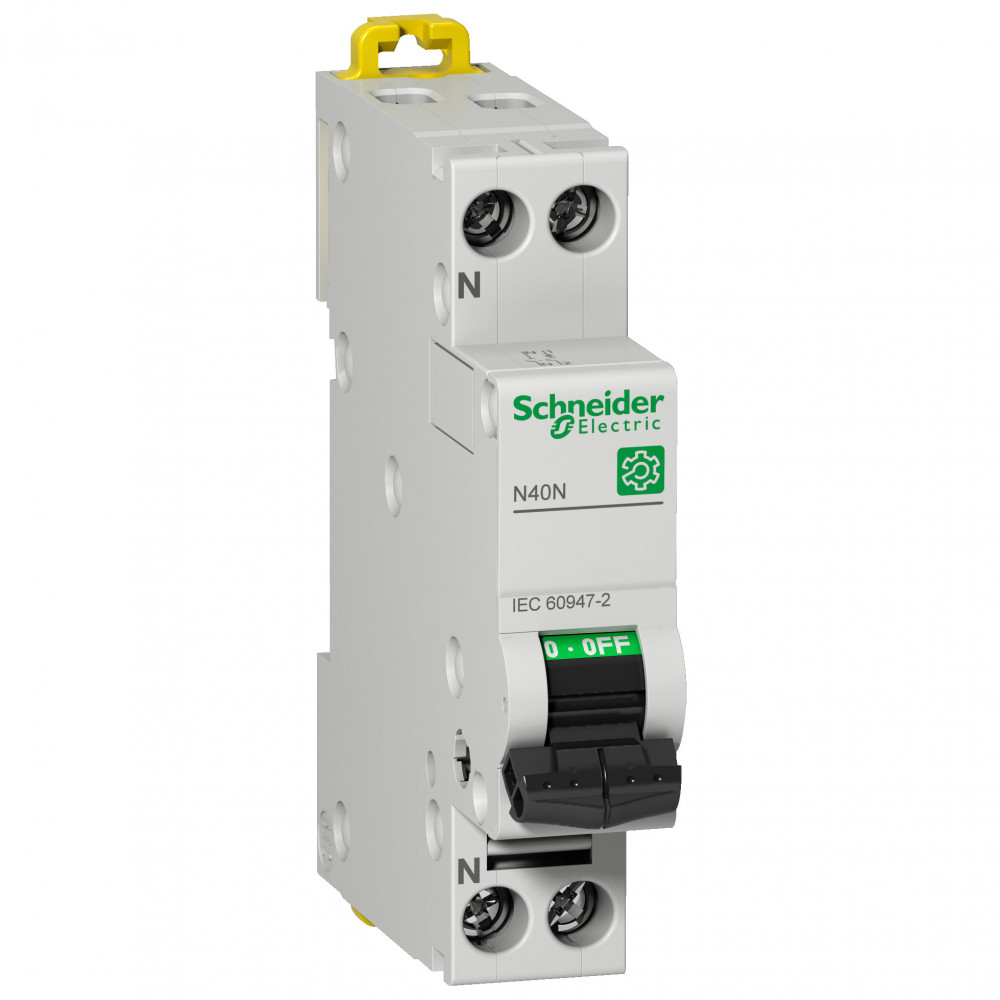

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ N40N 1П+Н 10kA 10А С
ИсточникКаталог Systeme Electric
КлассификацияEC000042
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Монтажная глубина - ниши44 мм
Номинальный ток10 А
Номинальное рабочее напряжение240 В
Частота50...60 Гц
Номин напряжение изоляции Ui500 В
Сечение одножильного жёсткого провода0.75...16 мм кв.
Сечение многожильного гибкого провода0.33...10 мм кв.
Рабочая температура окружающей среды-25...70 °C
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 8
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Рабочая температура окружающей средыEF007515 | -25...70 °C |
| Механическая износостойкостьданные поставщика | 20000 циклы |
| Относительная влажностьданные поставщика | 95-95 % в 55-55 °C |
| Рабочая температура окружающей средыданные поставщика | -25-70 °C в единицах производителя |
| Степень защиты ipданные поставщика | IP20 в соответствии с МЭК 60529 IP40 (Модульный корпус) в соответствии с МЭК 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Электрическая износостойкостьданные поставщика | 20000 циклы |
Электрические и световые параметры 20
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Номинальный токEF000227 | 10 А |
| Номинальное рабочее напряжениеEF000228 | 240 В |
| ЧастотаEF000416 | 50...60 Гц |
| Характеристика срабатывания - кривая токаEF000889 | C |
| Номин напряжение изоляции UiEF001366 | 500 В |
| Класс токоограниченияEF002568 | 3 |
| Категория перенапряженияEF002569 | 4 |
| Количество защищенных полюсовEF005548 | 1 |
| Общ количество полюсовEF008618 | 2 |
| Номинальное импульсное выдерживаемое напряжениеEF011980 | 4 кВ |
| Индикатор наличия напряженияданные поставщика | индикация ВКЛ/ОТКЛ |
| номинальное напряжение изоляцииданные поставщика | 500 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 |
| Номинальное рабочее напряжениеданные поставщика | 240 В Переменный ток 50/60 Гц Между фазой и нейтралью в единицах производителя |
| Номинальный токданные поставщика | 10 А в 50 °C в соответствии с EN/IEC 60947-2 в единицах производителя |
| Описание полюсовданные поставщика | 1P + N |
| Предел срабатывания электромагнитного расцепителяданные поставщика | 8,5 x In +/- 20 % Переменный ток |
| Тип управленияданные поставщика | рычаг управления |
| Частота сетиданные поставщика | 50/60 Гц |
| Число защищенных полюсовданные поставщика | 1 |
Материалы и конструкция 3
| Исполнение монтажаданные поставщика | Защелкивающийся |
|---|---|
| Соответствие требованиям по изоляцииданные поставщика | да в соответствии с EN/IEC 60947-2 |
| Цветданные поставщика | Серый |
Монтаж и подключение 4
| Подходит для установки заподлицоEF006573 | Да |
|---|---|
| Индикатор положения контактаданные поставщика | да |
| Соединения – клеммыданные поставщика | зажим туннельного типа (Верхняя или нижняя)0.75-16 мм² - жесткий зажим туннельного типа (Верхняя или нижняя)0.33-10 мм² - гибкий зажим туннельного типа (Верхняя или нижняя)0.33-10 мм² - Гибкий с након |
| Способ монтажаданные поставщика | DIN-рейка |
Механические характеристики 1
| Момент затяжкиданные поставщика | 2-2 Н·м Верхняя или нижняя |
|---|
Классификация и назначение 6
| Класс ограниченияданные поставщика | 3 в соответствии с EN/IEC 60947-2 |
|---|---|
| Область примененияданные поставщика | распределение |
| Серияданные поставщика | Multi 9 Multi 9 |
| Стандартыданные поставщика | EN/IEC 60947-2 |
| Тип продуктаданные поставщика | Автоматический выключатель |
| Тип сетиданные поставщика | Переменный ток |
Прочие характеристики 19
| Степень загрязненияEF002570 | 3 |
|---|---|
| Отключение нейтралиEF005997 | Нет |
| Возможна дополнит комплектацияEF008148 | Нет |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230ВEF009557 | 10 кА |
| Возможность блокировкиданные поставщика | блокируется навесным замком |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Защита от замыкания на землюданные поставщика | отдельный блок |
| Код отключающей способностиданные поставщика | N |
| Краткое название устройстваданные поставщика | N40N |
| Наименование продуктаданные поставщика | Multi 9 N40 |
| Номинальная рабочая отключающая способностьданные поставщика | 7.5 кА 75 % в соответствии с EN/IEC 60947-2 - 240 В Переменный ток 50/60 Гц |
| номинальное импульсное выдерживаемое наданные поставщика | 4 кВ в соответствии с EN/IEC 60947-2 |
| Обозначение кривойданные поставщика | С |
| Отключающая способностьданные поставщика | 10 кА Icu в 240 В Переменный ток 50/60 Гц Между фазой и нейтралью в соответствии с EN/IEC 60947-2 |
| Подготовка к работе в тропических условияхданные поставщика | 2 в соответствии с IEC 60068-1 |
| Положение нейтралиданные поставщика | слева |
| Степень загрязненияданные поставщика | 3 в соответствии с EN/IEC 60947-2 в единицах производителя |
| Технология расцепителяданные поставщика | термомагнитный |
| Шаг 9 ммданные поставщика | 2 |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 44 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 1 |
| Сечение одножильного жёсткого проводаEF007337 | 0.75...16 мм кв. |
| Сечение многожильного гибкого проводаEF007343 | 0.33...10 мм кв. |
| Вес неттоданные поставщика | 0.115 кг |
| Длина зачистки проводовданные поставщика | 13 мм для Верхняя или нижняя соединение |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.09 × 0.075 × 0.018 см | 0.117 | 0.0001215 | |
| Групповая упаковка | 12 шт. | 0.225 × 0.092 × 0.078 м | 1.404 | 0.0016146 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.09 × 0.075 × 0.018 см
- Вес, кг
- 0.117
- Объём, м³
- 0.0001215
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 12 шт.
- Габариты
- 0.225 × 0.092 × 0.078 м
- Вес, кг
- 1.404
- Объём, м³
- 0.0016146
- EAN / GTIN
