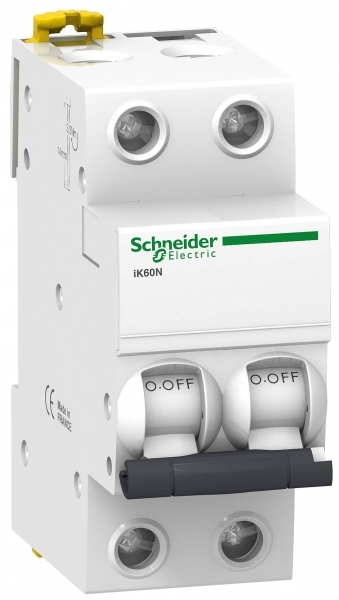

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ iK60 2П 1A C

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 7

Степень защиты - IPEF005474	IP20
Рабочая температура окружающей средыEF007515	-25...60 °C
Механическая износостойкостьданные поставщика	20000 циклы
Рабочая температура окружающей средыданные поставщика	-25-60 °C в единицах производителя
Степень защиты ipданные поставщика	IP20 в соответствии с МЭК 60529 в единицах производителя
Температура окружающей среды при храненииданные поставщика	-40-85 °C
Электрическая износостойкостьданные поставщика	10000 циклы

Электрические и световые параметры 21

Тип напряженияEF000187	AC (перемен.)
Номинальный токEF000227	1 А
Номинальное рабочее напряжениеEF000228	400 В
ЧастотаEF000416	50...60 Гц
Характеристика срабатывания - кривая токаEF000889	C
Номин напряжение изоляции UiEF001366	440 В
Класс токоограниченияEF002568	3
Количество защищенных полюсовEF005548	2
Общ количество полюсовEF008618	2
Номинальное импульсное выдерживаемое напряжениеEF011980	4 кВ
Индикатор наличия напряженияданные поставщика	Индикация ВКЛ/ВЫКЛ
Категория перенапряженияданные поставщика	II
номинальное импульсное выдерживаемое напряжениеданные поставщика	4 кВ в соответствии с EN/МЭК 60898-1 в единицах производителя
номинальное напряжение изоляцииданные поставщика	440 В Переменный ток 50/60 Гц в соответствии с EN/МЭК 60898-1
номинальный токданные поставщика	1 А в 30 °C в единицах производителя
оминальное рабочее напряжениеданные поставщика	230 В Переменный ток 50/60 Гц
Описание полюсовданные поставщика	2P
Предел электромагнитного отключенияданные поставщика	5...10 x In
Тип управленияданные поставщика	тумблер
Частота сетиданные поставщика	50/60 Гц
Число защищенных полюсовданные поставщика	2

Материалы и конструкция 4

Исполнение монтажаданные поставщика	защелкивающийся
Описание параметров блокировкиданные поставщика	устройство для установки навесных замков
Соответствие требованиям по изоляцииданные поставщика	да в соответствии с EN/МЭК 60898-1
Цветданные поставщика	белый

Монтаж и подключение 4

Подходит для установки заподлицоEF006573	Да
Индикатор положения контактаданные поставщика	нет
Монтажная опораданные поставщика	DIN-рейка
Соединения – клеммыданные поставщика	Зажим туннельного типа (Верхняя или нижняя) 1-25 мм² Жесткий Зажим туннельного типа (Верхняя или нижняя) 1-16 мм² Гибкий

Механические характеристики 1

Момент затяжкиданные поставщика	2-2 Н-м Верхняя или нижняя

Классификация и назначение 6

Класс ограниченияданные поставщика	3 в соответствии с EN/МЭК 60898-1
Область примененияданные поставщика	распределение
Серияданные поставщика	iK60 Acti 9
Стандартыданные поставщика	EN/МЭК 60898-1
Тип продуктаданные поставщика	миниатюрный автоматический выключатель
Тип сетиданные поставщика	Переменный ток

Прочие характеристики 17

Степень загрязненияEF002570	2
Отключение нейтралиEF005997	Нет
Возможна дополнит комплектацияEF008148	Да
Номин отключающая способность при коротком замыкании EN 60898 при 400 ВEF009555	6 кА
Номин отключающая способность при коротком замыкании EN 60898 при 230 ВEF009556	6 кА
номинальная рабочая отключающая способностьданные поставщика	6000 А 100 % в соответствии с EN/МЭК 60898-1 - 230 В Переменный ток 50/60 Гц
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Защита от замыкания на землюданные поставщика	Без
Код кривойданные поставщика	C
Код совместимостиданные поставщика	iK60
Краткое название устройстваданные поставщика	iK60N
Наименование продуктаданные поставщика	Acti 9 iK60
Отключающая способностьданные поставщика	6000 А Icn в 230 В Переменный ток 50/60 Гц в соответствии с EN/МЭК 60898-1
Сегмент рынкаданные поставщика	малые коммерческие предприятия
Степень загрязненияданные поставщика	2 в соответствии с EN/МЭК 60898-1 в единицах производителя
Технология расцепителяданные поставщика	термомагнитный
Шаг 9 ммданные поставщика	4

Размеры и упаковка

Изделие

Монтажная глубина - нишиEF000218	44.5 мм
Ширина по количеству модульных расстоянийEF002950	2
Сечение одножильного жёсткого проводаEF007337	1...25 мм кв.
Сечение многожильного гибкого проводаEF007343	1...16 мм кв.
Вес неттоданные поставщика	200 г
Длина зачистки проводовданные поставщика	14 мм для Верхняя или нижняя соединение
