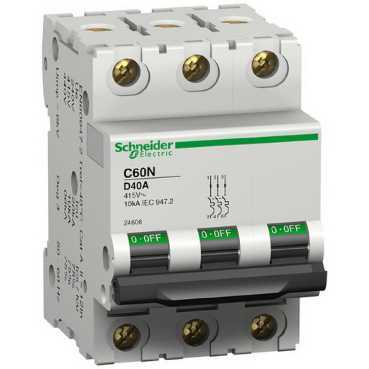

Изображение может отличаться от конкретного исполнения.
Schneider Electric
Автоматический выключатель C60N 3п 2А d
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Автоматический выключатель C60N 3п 2А d. серия продукта: C60 - диапазон: Multi 9 - наименование изделия: C60 - тип устройства или его аксессуаров: миниатюрный автоматический выключатель - краткое название устройства: C60N - область применения: распределение - тип сети: переменный ток, постоянный ток - технология блока контроля и управления: термомагнитный - отключающая способность: 10 кА Icu в соответствии с EN/IEC 60947-2 - 400…415 V переменный ток 50/60 Гц, 40 кА Icu в соответствии с EN/IEC 60947-2 - и lt;= 250 V постоянный ток 4P, 20 кА Icu в соответствии с EN/IEC 60947-2 - 125 V постоянный ток 2P, 20 кА Icu в соответствии с EN/IEC 60947-2 - 230…240 V переменный ток 50/60 Гц, 30 кА Icu в соответствии с EN/IEC 60947-2 - 125 V постоянный ток 3P, 6000 А Icn в соответствии с EN 60898 - 230/400 V переменный ток 50/60 Гц, 6 кА Icu в соответствии с EN/IEC 60947-2 - 440 V переменный ток 50/60 Гц. Преимущества: .. применения: ..
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Степень защиты - IPEF005474 | IP40 |
|---|---|
| Механическая износостойкостьданные поставщика | 20000 циклы |
| Относительная влажностьданные поставщика | 95-95 % в 55-55 °C |
| Рабочая температураданные поставщика | -25-60 °C |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
Электрические и световые параметры 13
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Номинальный токEF000227 | 2 А |
| Номинальное рабочее напряжениеEF000228 | 400 В |
| Характеристика срабатывания - кривая токаEF000889 | D |
| Класс токоограниченияEF002568 | 3 |
| Общ количество полюсовEF008618 | 3 |
| Индикатор наличия напряженияданные поставщика | индикация ВКЛ/ВЫКЛ |
| номинальное рабочее напряжениеданные поставщика | 440 V переменный ток 50/60 Гц 230...240 V переменный ток 50/60 Гц 400...415 V переменный ток 50/60 Гц в единицах производителя |
| номинальный токданные поставщика | 2 А в 40 °C в единицах производителя |
| Описание полюсовданные поставщика | 3P |
| Предел электромагнитного отключенияданные поставщика | 10...14 x In |
| Частота сетиданные поставщика | 50/60 Гц |
| Число защищенных полюсовданные поставщика | 3 |
Материалы и конструкция 2
| Исполнение выключателяданные поставщика | защелкивающийся |
|---|---|
| Соответствие требованиям по изоляцииданные поставщика | Да в соответствии с IEC 60947-2 |
Монтаж и подключение 3
| Индикатор положения контактаданные поставщика | да |
|---|---|
| Монтажная опораданные поставщика | 35 мм симметричная DIN-рейка |
| Соединения – клеммыданные поставщика | клеммы туннельного типа16-16 мм² гибкий клеммы туннельного типа25-25 мм² жесткий |
Механические характеристики 1
| Момент затяжкиданные поставщика | силовая цепь: 2-2 Н-м верхняя сторона 2-2 Н-м нижняя сторона |
|---|
Классификация и назначение 8
| Класс ограниченияданные поставщика | 3 в соответствии с EN/IEC 60947-2 |
|---|---|
| Область примененияданные поставщика | распределение |
| Серияданные поставщика | Multi 9 |
| Серия продуктаданные поставщика | C60 |
| Стандартыданные поставщика | EN 60898 EN/IEC 60947-2 |
| Тип приводаданные поставщика | тумблер |
| Тип продуктаданные поставщика | миниатюрный автоматический выключатель |
| Тип сетиданные поставщика | постоянный ток переменный ток |
Прочие характеристики 16
| Отключение нейтралиEF005997 | Да |
|---|---|
| Возможна дополнит комплектацияEF008148 | Нет |
| номинальная рабочая отключающая способностьданные поставщика | 7.5 кА в соответствии с EN/IEC 60947-2 - 230...240 V переменный ток 50/60 Гц 2.25 кА в соответствии с EN/IEC 60947-2 - 440 V переменный ток 50/60 Гц 3.75 кА в соответствии с EN/IEC 60947-2 - 400...415 |
| Гарантияданные поставщика | 18 months |
| Защита от замыкания на землюданные поставщика | отдельный блок |
| Код кривойданные поставщика | D |
| Код отключающей способностиданные поставщика | N |
| Код совместимостиданные поставщика | C60 |
| Краткое название устройстваданные поставщика | C60N |
| Наименование продуктаданные поставщика | C60 |
| Отключающая способностьданные поставщика | 10 кА Icu в 400...415 V переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 6 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 6000 А Icn в 230/400 V переменный ток 50/60 Гц |
| Подготовка к работе в тропических условияхданные поставщика | 2 в соответствии с IEC 60068-1 |
| Совместимость продуктаданные поставщика | комплектующие C60 вспомогательный C60 |
| Совместимость распределительного блока с гребенчатыми шинамиданные поставщика | нет |
| Технология расцепителяданные поставщика | термомагнитный |
| Шаг 9 ммданные поставщика | 6 |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 73 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 3 |
| Высота над уровнем моряданные поставщика | 2000 м |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.075 × 0.054 × 0.085 см | 0.329 | 0.00034425 | |
| Групповая упаковка | 4 шт. | 2.25 × 0.87 × 0.8 м | 1.361 | 1.566 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.075 × 0.054 × 0.085 см
- Вес, кг
- 0.329
- Объём, м³
- 0.00034425
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 4 шт.
- Габариты
- 2.25 × 0.87 × 0.8 м
- Вес, кг
- 1.361
- Объём, м³
- 1.566
- EAN / GTIN
