Schneider Electric

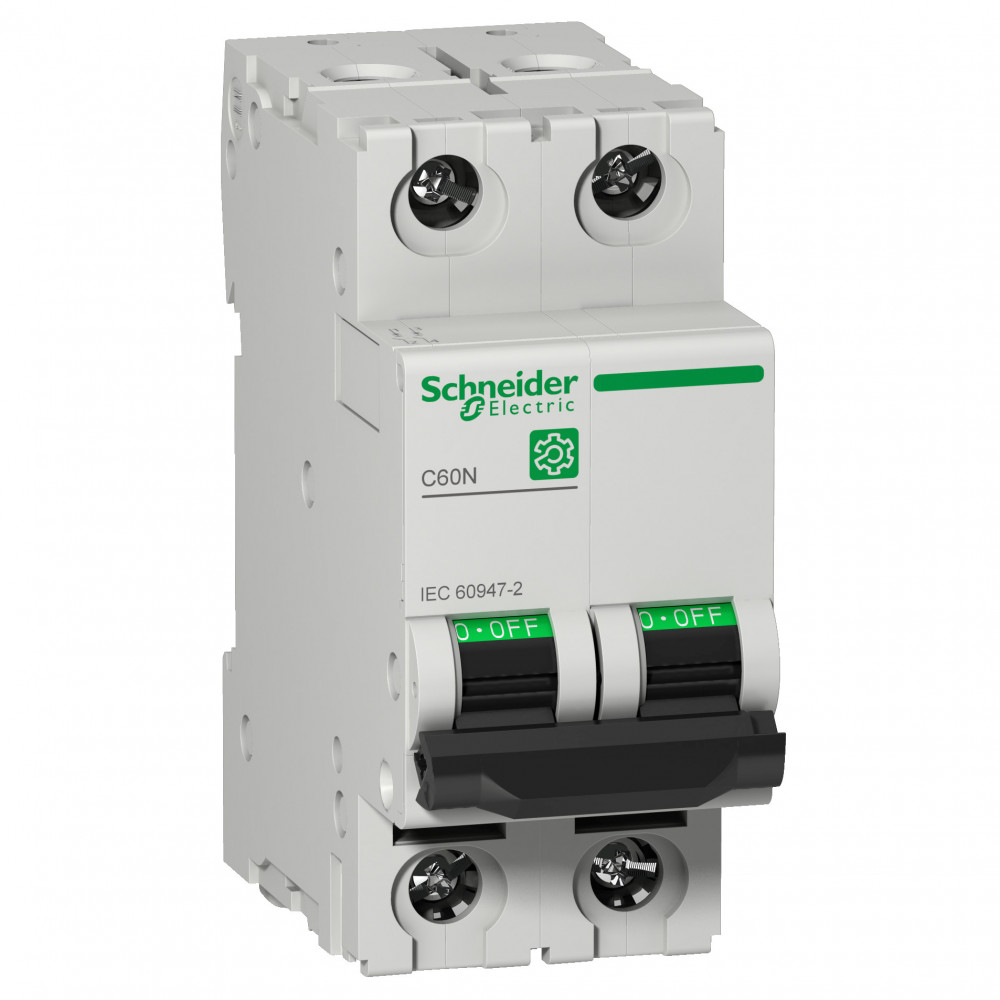

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ C60N 2П 16A C
ИсточникКаталог Systeme Electric
КлассификацияEC000042
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Монтажная глубина - ниши44 мм
Номинальный ток16 А
Номинальное рабочее напряжение415 В
Частота50...60 Гц
Номин напряжение изоляции Ui500 В
Сечение одножильного жёсткого провода1...25 мм кв.
Сечение многожильного гибкого провода1...25 мм кв.
Рабочая температура окружающей среды-30...70 °C
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Рабочая температура окружающей средыEF007515 | -30...70 °C |
| Механическая износостойкостьданные поставщика | 20000 циклы |
| Относительная влажностьданные поставщика | 95-95 % в 55-55 °C |
| Степень защиты ipданные поставщика | IP20 в соответствии с IEC 60529 IP40 (модульный шкаф) в соответствии с IEC 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-80 °C |
| Электрическая износостойкостьданные поставщика | 10000 циклы |
Электрические и световые параметры 20
| Тип напряженияEF000187 | AC/DC (перемен./постоян.) |
|---|---|
| Номинальный токEF000227 | 16 А |
| Номинальное рабочее напряжениеEF000228 | 415 В |
| ЧастотаEF000416 | 50...60 Гц |
| Характеристика срабатывания - кривая токаEF000889 | C |
| Номин напряжение изоляции UiEF001366 | 500 В |
| Класс токоограниченияEF002568 | 3 |
| Категория перенапряженияEF002569 | 4 |
| Количество защищенных полюсовEF005548 | 2 |
| Общ количество полюсовEF008618 | 2 |
| Номинальное импульсное выдерживаемое напряжениеEF011980 | 6 кВ |
| Индикатор наличия напряженияданные поставщика | индикация ВКЛ/ВЫКЛ |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 6 кВ в соответствии с EN/IEC 60947-2 в единицах производителя |
| номинальное напряжение изоляцииданные поставщика | 500 В переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 |
| номинальное рабочее напряжениеданные поставщика | 240 V переменный ток 50/60 Гц между фазами 415 V переменный ток 50/60 Гц между фазами 440 V переменный ток 50/60 Гц между фазами в единицах производителя |
| номинальный токданные поставщика | 16 А в 50 °C в соответствии с EN/IEC 60947-2 в единицах производителя |
| Описание полюсовданные поставщика | 2P |
| Предел срабатывания электромагнитного расцепителяданные поставщика | 8,5 x In +/- 20 % переменный ток 12 x In +/- 20 % постоянный ток |
| Частота сетиданные поставщика | 50/60 Гц |
| Число защищенных полюсовданные поставщика | 2 |
Материалы и конструкция 3
| Исполнение выключателяданные поставщика | защелкивающийся |
|---|---|
| Соответствие требованиям по изоляцииданные поставщика | Да в соответствии с EN/IEC 60947-2 |
| Цветданные поставщика | серый |
Монтаж и подключение 4
| Подходит для установки заподлицоEF006573 | Да |
|---|---|
| Индикатор положения контактаданные поставщика | да |
| Монтажная опораданные поставщика | DIN-рейка |
| Соединения – клеммыданные поставщика | зажим туннельного типа (верхняя или нижняя)1-25 мм² - жесткий зажим туннельного типа (верхняя или нижняя)1-25 мм² - гибкий зажим туннельного типа (верхняя или нижняя)1-25 мм² - гибкий с наконечником |
Механические характеристики 1
| Момент затяжкиданные поставщика | 2-2 Н-м верхняя или нижняя |
|---|
Классификация и назначение 11
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
|---|---|
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Категория примененияданные поставщика | категория А в соответствии с EN/IEC 60947-2 |
| Класс ограниченияданные поставщика | 3 |
| Область примененияданные поставщика | распределение |
| Серияданные поставщика | Multi 9 |
| Серия продуктаданные поставщика | Multi 9 |
| Стандартыданные поставщика | EN/IEC 60947-2 |
| Тип приводаданные поставщика | тумблер |
| Тип продуктаданные поставщика | миниатюрный автоматический выключатель |
| Тип сетиданные поставщика | постоянный ток переменный ток |
Прочие характеристики 27
| Степень загрязненияEF002570 | 3 |
|---|---|
| Отключение нейтралиEF005997 | Да |
| Возможна дополнит комплектацияEF008148 | Нет |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230ВEF009557 | 20 кА |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 ВEF009558 | 10 кА |
| номинальная рабочая отключающая способностьданные поставщика | 7.5 кА 75 % в соответствии с EN/IEC 60947-2 - 415 V переменный ток 50/60 Гц 16 кА 75 % в соответствии с EN/IEC 60947-2 - 240 V переменный ток 50/60 Гц 4.5 кА 75 % в соответствии с EN/IEC 60947-2 - 440 |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Возможность блокировкиданные поставщика | блокируется навесным замком |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует |
| Защита от замыкания на землюданные поставщика | отдельный блок |
| Код кривойданные поставщика | C |
| Код отключающей способностиданные поставщика | N |
| Краткое название устройстваданные поставщика | C60N |
| Наименование продуктаданные поставщика | Multi 9 C60 |
| Не содержит ртутиданные поставщика | да |
| Отключающая способностьданные поставщика | 20 кА Icu в |
| Подготовка к работе в тропических условияхданные поставщика | 2 в соответствии с IEC 60068-1 |
| Профиль кругооборотаданные поставщика | N/A |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Сертификацияданные поставщика | EAC KC CCC |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Теплоотдачаданные поставщика | 5-5 Вт в 415 V - 16 А |
| Технология расцепителяданные поставщика | термомагнитный |
| Шаг 9 ммданные поставщика | 4 |
| Экологическая отчетнстьданные поставщика | ENVPEP1304004 |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 44 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 2 |
| Сечение одножильного жёсткого проводаEF007337 | 1...25 мм кв. |
| Сечение многожильного гибкого проводаEF007343 | 1...25 мм кв. |
| Длина зачистки проводовданные поставщика | 14 мм для верхняя или нижняя соединение |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| TRANSPORTING | 72 шт. | 0.4 × 0.3 × 0.3 м | 16.148 | 0.036 |
-
TRANSPORTING
- В упаковке
- 72 шт.
- Габариты
- 0.4 × 0.3 × 0.3 м
- Вес, кг
- 16.148
- Объём, м³
- 0.036
- EAN / GTIN
