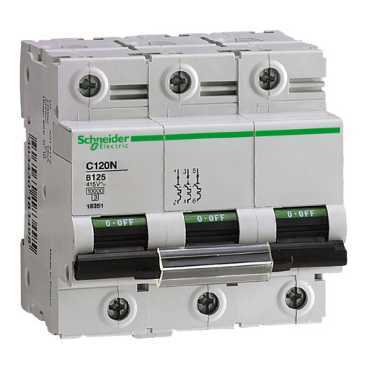

Автоматический выключатель C120N 3п100А c
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Автоматический выключатель C120N 3п100А c. серия продукта: C120 - диапазон: Multi 9 - наименование изделия: C120 - тип устройства или его аксессуаров: миниатюрный автоматический выключатель - краткое название устройства: C120N - область применения: распределение - технология блока контроля и управления: термомагнитный - отключающая способность: 10 кА Icu в соответствии с EN/IEC 60947-2 - 400…415 V переменный ток 50/60 Гц, 10000 А Icn в соответствии с IEC 60898-1 - 230…400 V переменный ток 50/60 Гц, 10 кА Icu в соответствии с EN/IEC 60947-2 - и lt;= 375 В постоянный ток, 20 кА Icu в соответствии с EN/IEC 60947-2 - 230…400 V переменный ток 50/60 Гц, 6 кА Icu в соответствии с EN/IEC 60947-2 - 440 V переменный ток 50/60 Гц. Преимущества: .. применения: ..
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Механическая износостойкостьданные поставщика | 20000 циклы |
| Относительная влажностьданные поставщика | 95-95 % в 55-55 °C |
| Рабочая температураданные поставщика | -25-70 °C |
| Степень защиты ipданные поставщика | IP20 в соответствии с IEC 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-85 °C |
| Электрическая износостойкостьданные поставщика | 5000 циклы в соответствии с IEC 60947-2 |
Электрические и световые параметры 14
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Номинальный токEF000227 | 100 А |
| ЧастотаEF000416 | 50...60 Гц |
| Характеристика срабатывания - кривая токаEF000889 | C |
| Класс токоограниченияEF002568 | 3 |
| Количество защищенных полюсовEF005548 | 3 |
| Общ количество полюсовEF008618 | 3 |
| Индикатор наличия напряженияданные поставщика | индикация ВКЛ/ВЫКЛ |
| номинальное рабочее напряжениеданные поставщика | 440 V переменный ток 50/60 Гц 230...400 V переменный ток 50/60 Гц 400...415 V переменный ток 50/60 Гц |
| номинальный токданные поставщика | 100 А в 30 °C в единицах производителя |
| Описание полюсовданные поставщика | 3P |
| Предел электромагнитного отключенияданные поставщика | 5...10 x In |
| Частота сетиданные поставщика | 50/60 Гц |
| Число защищенных полюсовданные поставщика | 3 |
Материалы и конструкция 2
| Исполнение выключателяданные поставщика | защелкивающийся |
|---|---|
| Соответствие требованиям по изоляцииданные поставщика | Да в соответствии с IEC 60947-2 |
Монтаж и подключение 3
| Индикатор положения контактаданные поставщика | да |
|---|---|
| Монтажная опораданные поставщика | 35 мм симметричная DIN-рейка |
| Соединения – клеммыданные поставщика | клеммы туннельного типа1-50 мм² жесткий клеммы туннельного типа1.5-35 мм² гибкий |
Механические характеристики 1
| Момент затяжкиданные поставщика | 3.5-3.5 Н-м |
|---|
Классификация и назначение 8
| Класс ограниченияданные поставщика | 3 в соответствии с IEC 60898-1 |
|---|---|
| Область примененияданные поставщика | распределение |
| Серияданные поставщика | Multi 9 |
| Серия продуктаданные поставщика | C120 |
| Стандартыданные поставщика | EN/IEC 60947-2 IEC 60898-1 |
| Тип приводаданные поставщика | тумблер |
| Тип продуктаданные поставщика | миниатюрный автоматический выключатель |
| Тип сетиданные поставщика | переменный ток |
Прочие характеристики 22
| Степень загрязненияEF002570 | 3 |
|---|---|
| Отключение нейтралиEF005997 | Да |
| Возможна дополнит комплектацияEF008148 | Нет |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 ВEF009556 | 10 кА |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230ВEF009557 | 20 кА |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 ВEF009558 | 10 кА |
| номинальная рабочая отключающая способностьданные поставщика | 7500 А 75 % в соответствии с IEC 60898-1 - 230...400 V переменный ток 50/60 Гц 4.5 кА 75 % в соответствии с EN/IEC 60947-2 - 440 V переменный ток 50/60 Гц 15 кА 75 % в соответствии с EN/IEC 60947-2 - |
| Гарантияданные поставщика | 18 months |
| Защита от замыкания на землюданные поставщика | отдельный блок |
| Качественные этикеткиданные поставщика | NF |
| Код кривойданные поставщика | C |
| Код отключающей способностиданные поставщика | N |
| Код совместимостиданные поставщика | C120 |
| Краткое название устройстваданные поставщика | C120N |
| Наименование продуктаданные поставщика | C120 |
| Отключающая способностьданные поставщика | 10000 А Icn в 230...400 V переменный ток 50/60 Гц в соответствии с IEC 60898-1 10 кА Icu в 400...415 V переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 6 кА Icu в 440 V переменный ток 50/60 Гц |
| Подготовка к работе в тропических условияхданные поставщика | 2 в соответствии с IEC 60068-1 |
| Сертификатыданные поставщика | ГОСТ |
| Совместимость распределительного блока с гребенчатыми шинамиданные поставщика | нет |
| Степень загрязненияданные поставщика | 3 в соответствии с IEC 60947-2 в единицах производителя |
| Технология расцепителяданные поставщика | термомагнитный |
| Шаг 9 ммданные поставщика | 9 |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 73 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 4.5 |
| Высота над уровнем моряданные поставщика | 2000 м |
| Длина зачистки проводовданные поставщика | 15 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.086 × 0.08 × 0.075 м | 0.578 | 0.000516 | |
| Групповая упаковка | 4 шт. | 3.3 × 0.85 × 0.85 м | 2.382 | 2.38425 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.086 × 0.08 × 0.075 м
- Вес, кг
- 0.578
- Объём, м³
- 0.000516
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 4 шт.
- Габариты
- 3.3 × 0.85 × 0.85 м
- Вес, кг
- 2.382
- Объём, м³
- 2.38425
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
