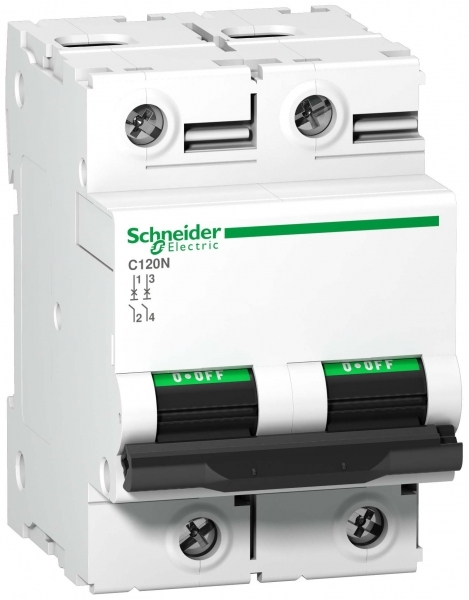

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ C120N 2П 100A C

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 8

Степень защиты - IPEF005474	IP20
Рабочая температура окружающей средыEF007515	-25...70 °C
Механическая износостойкостьданные поставщика	20000 циклы
Относительная влажностьданные поставщика	95-95 % в 55-55 °C
Рабочая температураданные поставщика	-25-70 °C
Степень защиты ipданные поставщика	IP20 в соответствии с IEC 60529 ≠ ETIM
Температура окружающей среды при храненииданные поставщика	-40-85 °C
Электрическая износостойкостьданные поставщика	5000 циклы в соответствии с IEC 60947-2

Электрические и световые параметры 22

Тип напряженияEF000187	AC (перемен.)
Номинальный токEF000227	100 А
Номинальное рабочее напряжениеEF000228	415 В
ЧастотаEF000416	50...60 Гц
Характеристика срабатывания - кривая токаEF000889	C
Номин напряжение изоляции UiEF001366	500 В
Класс токоограниченияEF002568	3
Категория перенапряженияEF002569	4
Количество защищенных полюсовEF005548	2
Общ количество полюсовEF008618	2
Номинальное импульсное выдерживаемое напряжениеEF011980	6 кВ
Индикатор наличия напряженияданные поставщика	индикация ВКЛ/ВЫКЛ
Категория перенапряженияданные поставщика	IV ≠ ETIM
Не содержит токсичных тяжелых металловданные поставщика	да
номинальное импульсное выдерживаемое напряжениеданные поставщика	6 кВ в соответствии с EN/IEC 60947-2 ≠ ETIM
номинальное напряжение изоляцииданные поставщика	500 В переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2
номинальное рабочее напряжениеданные поставщика	380...415 V переменный ток 50/60 Гц 220...240 V переменный ток 50/60 Гц 440 V переменный ток 50/60 Гц ≠ ETIM
номинальный токданные поставщика	100 А в 30 °C ≠ ETIM
Описание полюсовданные поставщика	2P
Предел электромагнитного отключенияданные поставщика	5...10 x In
Частота сетиданные поставщика	50/60 Гц
Число защищенных полюсовданные поставщика	2

Материалы и конструкция 3

Исполнение выключателяданные поставщика	защелкивающийся
Соответствие требованиям по изоляцииданные поставщика	Да в соответствии с IEC 60947-2
Цветданные поставщика	белый

Монтаж и подключение 4

Подходит для установки заподлицоEF006573	Да
Индикатор положения контактаданные поставщика	да
Монтажная опораданные поставщика	35 мм симметричная DIN-рейка
Соединения – клеммыданные поставщика	клеммы туннельного типа1-50 мм² жесткий клеммы туннельного типа1.5-35 мм² гибкий

Механические характеристики 1

Момент затяжкиданные поставщика	3.5-3.5 Н-м

Классификация и назначение 9

Информация об исключениях по регламенту rohsданные поставщика	да
Класс ограниченияданные поставщика	3 в соответствии с EN/IEC 60947-2
Область примененияданные поставщика	распределение
Серияданные поставщика	Acti 9
Серия продуктаданные поставщика	C120
Стандартыданные поставщика	EN/МЭК 60898-1 EN/IEC 60947-2
Тип приводаданные поставщика	тумблер
Тип продуктаданные поставщика	миниатюрный автоматический выключатель
Тип сетиданные поставщика	переменный ток

Прочие характеристики 33

Степень загрязненияEF002570	3
Отключение нейтралиEF005997	Нет
Возможна дополнит комплектацияEF008148	Нет
Номин отключающая способность при коротком замыкании EN 60898 при 400 ВEF009555	10 кА
Номин отключающая способность при коротком замыкании EN 60898 при 230 ВEF009556	10 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230ВEF009557	20 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 ВEF009558	10 кА
номинальная рабочая отключающая способностьданные поставщика	7500 А 75 % в соответствии с EN/МЭК 60898-1 - 230...400 V переменный ток 50/60 Гц 4.5 кА 75 % в соответствии с EN/IEC 60947-2 - 440 V переменный ток 50/60 Гц 7.5 кА 75 % в соответствии с EN/IEC 60947-
Weeeданные поставщика	На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директива ec rohsданные поставщика	Соответствует
Защита от замыкания на землюданные поставщика	отдельный блок
Код кривойданные поставщика	C
Код отключающей способностиданные поставщика	N
Код совместимостиданные поставщика	C120
Краткое название устройстваданные поставщика	C120N
Наименование продуктаданные поставщика	C120
Не содержит особо опасных веществ согласно декларации reachданные поставщика	да
Не содержит ртутиданные поставщика	да
Отключающая способностьданные поставщика	10000 А Icn в 230...400 V переменный ток 50/60 Гц в соответствии с EN/МЭК 60898-1 6 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 10 кА Icu в
Подготовка к работе в тропических условияхданные поставщика	2 в соответствии с IEC 60068-1
Положение нейтралиданные поставщика	слева
Профиль кругооборотаданные поставщика	N/A
Регламент reachданные поставщика	Содержание особо опасных веществ не превышает пороговую величину
Регламент rohs китаяданные поставщика	Декларация по умолчанию (продукт вне сферы действия RoHS Китая)
Сегмент рынкаданные поставщика	рынок жилья малые коммерческие предприятия
Сертификатыданные поставщика	EAC
Совместимость распределительного блока с гребенчатыми шинамиданные поставщика	нет
Статус устойчивого продуктаданные поставщика	Грин Премиум продукция
Степень загрязненияданные поставщика	3 в соответствии с IEC 60947-2 ≠ ETIM
Технология расцепителяданные поставщика	термомагнитный
Шаг 9 ммданные поставщика	6
Экологическая отчетнстьданные поставщика	ENVPEP121230EN

Размеры и упаковка

Изделие

Монтажная глубина - нишиEF000218	44 мм
Ширина по количеству модульных расстоянийEF002950	3
Сечение одножильного жёсткого проводаEF007337	1.5...50 мм кв.
Сечение многожильного гибкого проводаEF007343	1...35 мм кв.
Высота над уровнем моряданные поставщика	2000 м
Длина зачистки проводовданные поставщика	15 мм

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

Уровень	В упаковке	Габариты	Вес, кг	Объём, м³	EAN / GTIN
Базовая единица	1 шт.	0.085 × 0.075 × 0.054 см	0.385	0.00034425	3606480379369
Групповая упаковка	6 шт.	0.33 × 0.095 × 0.085 м	2.377	0.00266475	13606480379366
TRANSPORTING	36 шт.	0.4 × 0.3 × 0.3 м	14.749	0.036	43606480379367
