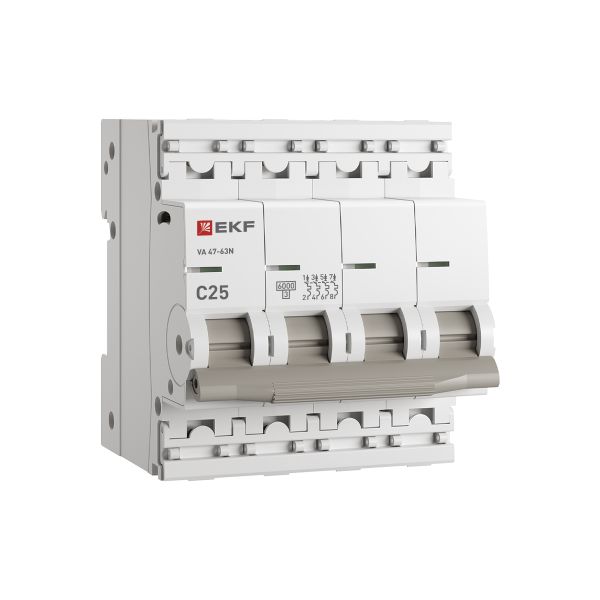

Автоматический выключатель ВА 47-63N 4P 25А (C) 6кА PROXIMA EKF

Изображение может отличаться от конкретного исполнения.

EKF

Автоматический выключатель ВА 47-63N 4P 25А (C) 6кА PROXIMA EKF

Артикул: M636425C ETIM-класс: EC000042 EAN: 4690216441405 EAN: 14690216441402 Обновлено: 21.06.2026
ИсточникКаталог EKF
КлассификацияEC000042
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Монтажная глубина - ниши72 мм
Номинальный ток25 А
Номинальное рабочее напряжение400 В
Частота50...60 Гц
Номин напряжение изоляции Ui660 В
Отключающая способность по EN 608986 кА
Сечение одножильного жёсткого провода1...25 мм кв.
Сечение многожильного гибкого провода1...16 мм кв.

Описание и назначение

Автоматические выключатели ВА 47-63N 6 кА EKF PROxima являются обновлённой платформой успешно зарекомендовавших себя на рынке линейки автоматических выключателей ВА 47-63 6 кА EKF PROxima. Автоматические выключатели являются механическими коммутационными аппаратами и соответствуют ГОСТ IEC 60898-1. Особенностью данной серии является усовершенствованная конструкция. В выключателях имеются пластиковые крышки, закрывающие доступ к винтовым зажимам и служащие для опломбирования выключателей, что исключает несанкционированный доступ к проводникам. Корпус выключателей усилен дополнительными заклепками для обеспечения его максимальной жесткости. Выключатели оборудованы удобной рукояткой управления, обеспечивающей надежное оперирование аппаратами. На лицевой панели автоматических выключателей имеется цветовой индикатор реального состояния контактов. Конструкция двухпозиционного зажима обеспечивает удобный монтаж выключателя на DIN-рейку.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 4

Степень защиты - IPEF005474 IP20
Рабочая температура окружающей средыEF007515 -40...55 °C
Коммутационная износостойкость, кол-во цикловданные поставщика 10000
Механическая износостойкость, кол-во цикловданные поставщика 20000

Электрические и световые параметры 11

Тип напряженияEF000187 AC (перемен.)
Номинальный токEF000227 25 А
Номинальное рабочее напряжениеEF000228 400 В
ЧастотаEF000416 50...60 Гц
Характеристика срабатывания - кривая токаEF000889 C
Номин напряжение изоляции UiEF001366 660 В
Класс токоограниченияEF002568 3
Категория перенапряженияEF002569 3
Количество защищенных полюсовEF005548 4
Общ количество полюсовEF008618 4
Номинальное импульсное выдерживаемое напряжениеEF011980 4 кВ

Монтаж и подключение 2

Подходит для установки заподлицоEF006573 Да
Способ крепления (монтажа)данные поставщика DIN-рейка

Классификация и назначение 3

Серияданные поставщика PROxima
Серия продукцииданные поставщика ВА 47-63N 6кА
Тип расцепителяданные поставщика Тепловой и электромагнитный

Прочие характеристики 9

Степень загрязненияEF002570 2
Отключение нейтралиEF005997 Да
Отключающая способность по EN 60898EF006064 6 кА
Возможна дополнит комплектацияEF008148 Да
Номин отключающая способность при коротком замыкании EN 60898 при 400 ВEF009555 6 кА
Гарантийный срок хранения, летданные поставщика 7
Гарантийный срок эксплуатации, летданные поставщика 7
Есть штрихкод на каждой штуке товараданные поставщика Да
Срок службы, летданные поставщика 20

Размеры и упаковка

Изделие

Монтажная глубина - нишиEF000218 72 мм
Ширина по количеству модульных расстоянийEF002950 4
Сечение одножильного жёсткого проводаEF007337 1...25 мм кв.
Сечение многожильного гибкого проводаEF007343 1...16 мм кв.

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.09 × 0.078 × 0.07 см 0.47 0.000491 4690216441399
Групповая упаковка упак. (3 шт) 3 шт. 0.23 × 0.09 × 0.081 м 1.148 0.001677 4690216441405
Транспортная упаковка коробка (30 шт) 30 шт. 0.446 × 0.247 × 0.184 м 12.884 0.02027 14690216441402

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.09 × 0.078 × 0.07 см
    Вес, кг
    0.47
    Объём, м³
    0.000491
    EAN / GTIN
    4690216441399

  • Групповая упаковка упак. (3 шт)

    В упаковке
    3 шт.
    Габариты
    0.23 × 0.09 × 0.081 м
    Вес, кг
    1.148
    Объём, м³
    0.001677
    EAN / GTIN
    4690216441405

  • Транспортная упаковка коробка (30 шт)

    В упаковке
    30 шт.
    Габариты
    0.446 × 0.247 × 0.184 м
    Вес, кг
    12.884
    Объём, м³
    0.02027
    EAN / GTIN
    14690216441402
