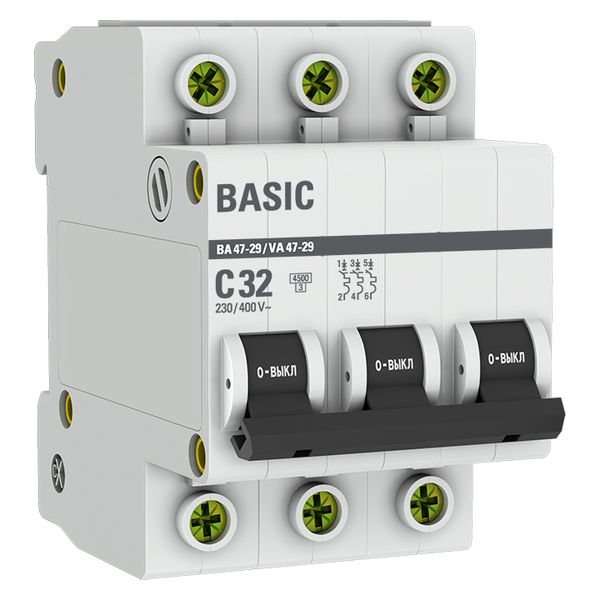

Автоматический выключатель ВА 47-29 3P 32А (C) 4,5кА BASIC

Изображение может отличаться от конкретного исполнения.

EKF

Автоматический выключатель ВА 47-29 3P 32А (C) 4,5кА BASIC

Артикул: mcb4729-3-32C ETIM-класс: EC000042 EAN: 4690216053172 EAN: 14690216053179 Обновлено: 20.06.2026
ИсточникКаталог EKF
КлассификацияEC000042
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Монтажная глубина - ниши75 мм
Номинальный ток32 А
Номинальное рабочее напряжение400 В
Частота50...50 Гц
Номин напряжение изоляции Ui660 В
Отключающая способность по EN 608984,5 кА
Сечение одножильного жёсткого провода1...25 мм кв.
Сечение многожильного гибкого провода1...16 мм кв.

Описание и назначение

Автоматические выключатели ВА 47-29 4,5 кА EKF Basic разработаны для того, чтобы обеспечить комплектацию объектов надежным электрооборудованием по доступной цене.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 4

Степень защиты - IPEF005474 IP20
Рабочая температура окружающей средыEF007515 -25...50 °C
Коммутационная износостойкость, кол-во цикловданные поставщика 6000
Механическая износостойкость, кол-во цикловданные поставщика 20000

Электрические и световые параметры 11

Тип напряженияEF000187 AC (перемен.)
Номинальный токEF000227 32 А
Номинальное рабочее напряжениеEF000228 400 В
ЧастотаEF000416 50...50 Гц
Характеристика срабатывания - кривая токаEF000889 C
Номин напряжение изоляции UiEF001366 660 В
Класс токоограниченияEF002568 3
Категория перенапряженияEF002569 3
Количество защищенных полюсовEF005548 3
Общ количество полюсовEF008618 3
Номинальное импульсное выдерживаемое напряжениеEF011980 4 кВ

Монтаж и подключение 2

Подходит для установки заподлицоEF006573 Да
Способ крепления (монтажа)данные поставщика DIN-рейка

Классификация и назначение 3

Серияданные поставщика Basic
Серия продукцииданные поставщика ВА 47-29
Тип расцепителяданные поставщика Тепловой и электромагнитный

Прочие характеристики 9

Степень загрязненияEF002570 2
Отключение нейтралиEF005997 Нет
Отключающая способность по EN 60898EF006064 4,5 кА
Возможна дополнит комплектацияEF008148 Да
Номин отключающая способность при коротком замыкании EN 60898 при 400 ВEF009555 4,5 кА
Гарантийный срок хранения, летданные поставщика 3
Гарантийный срок эксплуатации, летданные поставщика 3
Есть штрихкод на каждой штуке товараданные поставщика Да
Срок службы, летданные поставщика 15

Размеры и упаковка

Изделие

Монтажная глубина - нишиEF000218 75 мм
Ширина по количеству модульных расстоянийEF002950 3
Сечение одножильного жёсткого проводаEF007337 1...25 мм кв.
Сечение многожильного гибкого проводаEF007343 1...16 мм кв.

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.09 × 0.078 × 0.054 см 0.36 0.000379 4690216053165
Групповая упаковка упак. (4 шт) 4 шт. 0.225 × 0.083 × 0.08 м 1.026 0.001494 4690216053172
Транспортная упаковка коробка (40 шт) 40 шт. 0.432 × 0.237 × 0.176 м 10.668 0.01802 14690216053179

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.09 × 0.078 × 0.054 см
    Вес, кг
    0.36
    Объём, м³
    0.000379
    EAN / GTIN
    4690216053165

  • Групповая упаковка упак. (4 шт)

    В упаковке
    4 шт.
    Габариты
    0.225 × 0.083 × 0.08 м
    Вес, кг
    1.026
    Объём, м³
    0.001494
    EAN / GTIN
    4690216053172

  • Транспортная упаковка коробка (40 шт)

    В упаковке
    40 шт.
    Габариты
    0.432 × 0.237 × 0.176 м
    Вес, кг
    10.668
    Объём, м³
    0.01802
    EAN / GTIN
    14690216053179
