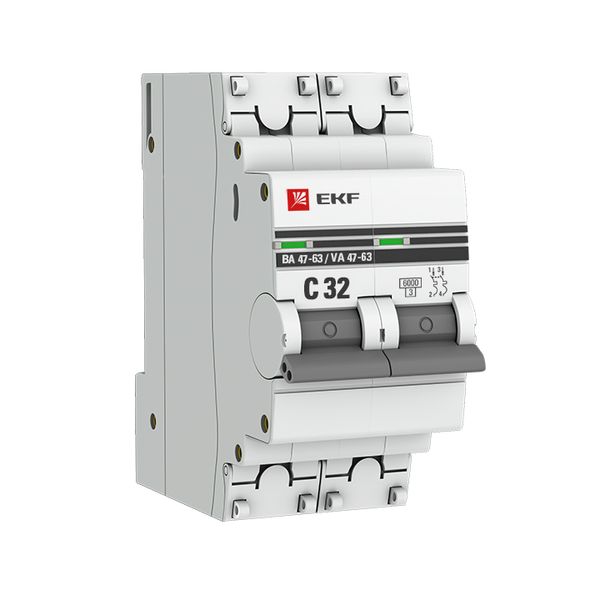

Автоматический выключатель 2P 32А (C) 6кА ВА 47-63 EKF PROxima

Изображение может отличаться от конкретного исполнения.

EKF

Автоматический выключатель 2P 32А (C) 6кА ВА 47-63 EKF PROxima

Артикул: mcb4763-6-2-32C-pro ETIM-класс: EC000042 EAN: 4690216067834 EAN: 14690216067831 Обновлено: 16.03.2026
ИсточникКаталог EKF
КлассификацияEC000042
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Монтажная глубина - ниши66 мм
Номинальный ток32 А
Номинальное рабочее напряжение230 В
Частота50...50 Гц
Номин напряжение изоляции Ui660 В
Сечение одножильного жёсткого провода1...25 мм кв.
Сечение многожильного гибкого провода1...16 мм кв.
Рабочая температура окружающей среды-25...50 °C

Описание и назначение

Автоматические выключатели ВА 47-63 6 кА EKF PROxima являются механическими коммутационными аппаратами и соответствуют ГОСТ Р 50345-2010. Особенностью данной серии выключателей является усовершенствованная конструкция. В выключателях имеются пластиковые крышки, закрывающие доступ к винтовому зажиму и служащие для опломбирования выключателей, что исключает несанкционированный доступ к проводникам. Корпус выключателей усилен дополнительными заклепками для устранения эффекта расхождения корпуса. Выключатели оборудованы удобной ручкой управления, обеспечивающей надежное оперирование изделиями. На лицевой панели выключателей имеется цветовой индикатор состояния. Конструкция установочного зажима обеспечивает свободную установку выключателя на DIN-рейку.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 4

Степень защиты - IPEF005474 IP20
Рабочая температура окружающей средыEF007515 -25...50 °C
Коммутационная износостойкость, кол-во цикловданные поставщика 10000
Механическая износостойкость, кол-во цикловданные поставщика 20000

Электрические и световые параметры 11

Тип напряженияEF000187 AC (перемен.)
Номинальный токEF000227 32 А
Номинальное рабочее напряжениеEF000228 230 В
ЧастотаEF000416 50...50 Гц
Характеристика срабатывания - кривая токаEF000889 C
Номин напряжение изоляции UiEF001366 660 В
Класс токоограниченияEF002568 3
Категория перенапряженияEF002569 3
Количество защищенных полюсовEF005548 2
Общ количество полюсовEF008618 2
Номинальное импульсное выдерживаемое напряжениеEF011980 4 кВ

Монтаж и подключение 2

Подходит для установки заподлицоEF006573 Нет
Способ крепления (монтажа)данные поставщика DIN-рейка

Классификация и назначение 3

Серияданные поставщика PROxima
Серия продукцииданные поставщика ВА 47-63 6кА
Тип расцепителяданные поставщика Тепловой и электромагнитный

Прочие характеристики 8

Степень загрязненияEF002570 2
Отключение нейтралиEF005997 Да
Возможна дополнит комплектацияEF008148 Да
Гарантийный срок хранения, летданные поставщика 7
Гарантийный срок эксплуатации, летданные поставщика 7
Есть штрихкод на каждой штуке товараданные поставщика Да
Номинальная отключающая способность, кАданные поставщика 6
Срок службы, летданные поставщика 20

Размеры и упаковка

Изделие

Монтажная глубина - нишиEF000218 66 мм
Ширина по количеству модульных расстоянийEF002950 2
Сечение одножильного жёсткого проводаEF007337 1...25 мм кв.
Сечение многожильного гибкого проводаEF007343 1...16 мм кв.

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.072 × 0.036 × 0.08 см 0.2 0.00002074 4690216067841
Групповая упаковка упак. (6 шт) 6 шт. 0.08 × 0.227 × 0.077 м 1.25 0.00139832 4690216067834
Транспортная упаковка коробка (60 шт) 60 шт. 0.232 × 0.44 × 0.173 м 12.3 0.01765984 14690216067831

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.072 × 0.036 × 0.08 см
    Вес, кг
    0.2
    Объём, м³
    0.00002074
    EAN / GTIN
    4690216067841

  • Групповая упаковка упак. (6 шт)

    В упаковке
    6 шт.
    Габариты
    0.08 × 0.227 × 0.077 м
    Вес, кг
    1.25
    Объём, м³
    0.00139832
    EAN / GTIN
    4690216067834

  • Транспортная упаковка коробка (60 шт)

    В упаковке
    60 шт.
    Габариты
    0.232 × 0.44 × 0.173 м
    Вес, кг
    12.3
    Объём, м³
    0.01765984
    EAN / GTIN
    14690216067831
