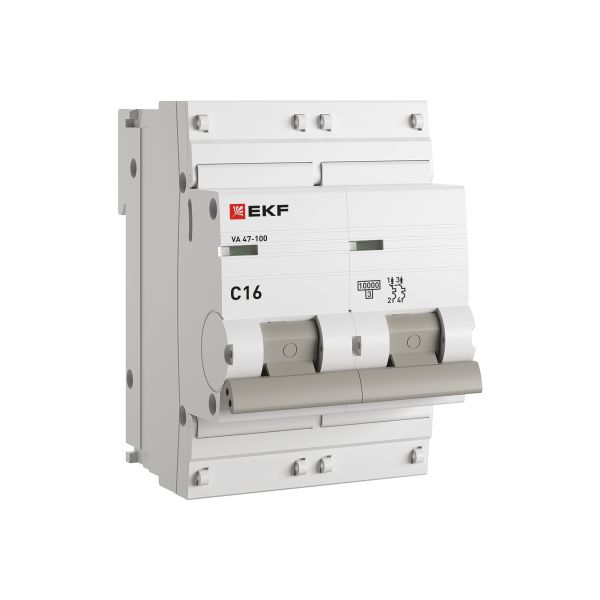

Автоматический выключатель ВА 47-100 2P 16А (C) 10kA PROXIMA EKF

Изображение может отличаться от конкретного исполнения.

EKF

Автоматический выключатель ВА 47-100 2P 16А (C) 10kA PROXIMA EKF

Артикул: mcb47100-2-16C-pro ETIM-класс: EC000042 EAN: 4690216081342 EAN: 14690216081349 Обновлено: 21.06.2026
ИсточникКаталог EKF
КлассификацияEC000042
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Монтажная глубина - ниши66 мм
Номинальный ток16 А
Номинальное рабочее напряжение230 В
Частота50...60 Гц
Номин напряжение изоляции Ui660 В
Отключающая способность по EN 6089810 кА
Сечение одножильного жёсткого провода1...35 мм кв.
Сечение многожильного гибкого провода1...25 мм кв.

Описание и назначение

Автоматические выключатели ВА 47-100 EKF PROxima впитали в себя все преимущества предшествующей модели (взаимозаменяемы) и самые последние инновационные разработки.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 4

Степень защиты - IPEF005474 IP20
Рабочая температура окружающей средыEF007515 -25...55 °C
Коммутационная износостойкость, кол-во цикловданные поставщика 8000
Механическая износостойкость, кол-во цикловданные поставщика 20000

Электрические и световые параметры 11

Тип напряженияEF000187 AC (перемен.)
Номинальный токEF000227 16 А
Номинальное рабочее напряжениеEF000228 230 В
ЧастотаEF000416 50...60 Гц
Характеристика срабатывания - кривая токаEF000889 C
Номин напряжение изоляции UiEF001366 660 В
Класс токоограниченияEF002568 3
Категория перенапряженияEF002569 3
Количество защищенных полюсовEF005548 2
Общ количество полюсовEF008618 2
Номинальное импульсное выдерживаемое напряжениеEF011980 4 кВ

Монтаж и подключение 2

Подходит для установки заподлицоEF006573 Да
Способ крепления (монтажа)данные поставщика DIN-рейка

Классификация и назначение 3

Серияданные поставщика PROxima
Серия продукцииданные поставщика ВА 47-100
Тип расцепителяданные поставщика Тепловой и электромагнитный

Прочие характеристики 9

Степень загрязненияEF002570 2
Отключение нейтралиEF005997 Да
Отключающая способность по EN 60898EF006064 10 кА
Возможна дополнит комплектацияEF008148 Да
Номин отключающая способность при коротком замыкании EN 60898 при 230 ВEF009556 10 кА
Гарантийный срок хранения, летданные поставщика 7
Гарантийный срок эксплуатации, летданные поставщика 7
Есть штрихкод на каждой штуке товараданные поставщика Да
Срок службы, летданные поставщика 20

Размеры и упаковка

Изделие

Монтажная глубина - нишиEF000218 66 мм
Ширина по количеству модульных расстоянийEF002950 3
Сечение одножильного жёсткого проводаEF007337 1...35 мм кв.
Сечение многожильного гибкого проводаEF007343 1...25 мм кв.

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.085 × 0.076 × 0.054 см 0.288 0.000349 4690216081359
Групповая упаковка упак. (6 шт) 6 шт. 0.328 × 0.085 × 0.079 м 1.824 0.002203 4690216081342
Транспортная упаковка коробка (54 шт) 54 шт. 0.35 × 0.273 × 0.253 м 16.873 0.024174 14690216081349

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.085 × 0.076 × 0.054 см
    Вес, кг
    0.288
    Объём, м³
    0.000349
    EAN / GTIN
    4690216081359

  • Групповая упаковка упак. (6 шт)

    В упаковке
    6 шт.
    Габариты
    0.328 × 0.085 × 0.079 м
    Вес, кг
    1.824
    Объём, м³
    0.002203
    EAN / GTIN
    4690216081342

  • Транспортная упаковка коробка (54 шт)

    В упаковке
    54 шт.
    Габариты
    0.35 × 0.273 × 0.253 м
    Вес, кг
    16.873
    Объём, м³
    0.024174
    EAN / GTIN
    14690216081349
