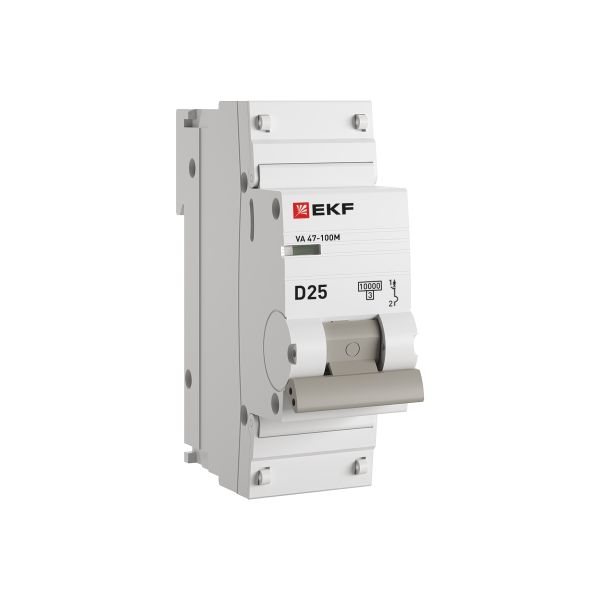

Изображение может отличаться от конкретного исполнения.
EKF
Автоматический выключатель ВА 47-100M 1P 25А (D) 10kA без теплового расцепителя EKF PROXIMA
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Выключатели автоматические серии ВА 47-100М PROXIMA EKF являются механическими коммутационными аппаратами и применяются для оперативных включений и отключений в электрических сетях переменного тока, а также защиты от коротких замыканий в жилых и общественных сооружениях. Выключатель соответствует ГОСТ IEC 60898-1. Выключатели данной серии оснащены электромагнитным расцепителем защиты от короткого замыкания. Тепловой расцепитель защиты от перегрузки отсутствует. Особенностью данной серии автоматических выключателей является усовершенствованная конструкция. Выключатели автоматические имеют пластиковые крышки, закрывающие доступ к винтовым зажимам и служащие для опломбирования выключателей, что исключает несанкционированный доступ к проводникам. Выключатель автоматический оборудован удобной ручкой управления, обеспечивающей надежное оперирование устройством. На лицевой панели выключателя имеется цветовой индикатор состояния контактов.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Рабочая температура окружающей средыEF007515 | -25...50 °C |
| Коммутационная износостойкость, кол-во цикловданные поставщика | 10000 |
| Механическая износостойкость, кол-во цикловданные поставщика | 20000 |
Электрические и световые параметры 11
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Номинальный токEF000227 | 25 А |
| Номинальное рабочее напряжениеEF000228 | 230 В |
| ЧастотаEF000416 | 50...50 Гц |
| Характеристика срабатывания - кривая токаEF000889 | D |
| Номин напряжение изоляции UiEF001366 | 660 В |
| Класс токоограниченияEF002568 | 3 |
| Категория перенапряженияEF002569 | 3 |
| Количество защищенных полюсовEF005548 | 1 |
| Общ количество полюсовEF008618 | 1 |
| Номинальное импульсное выдерживаемое напряжениеEF011980 | 4 кВ |
Монтаж и подключение 2
| Подходит для установки заподлицоEF006573 | Да |
|---|---|
| Способ крепления (монтажа)данные поставщика | DIN-рейка |
Классификация и назначение 3
| Серияданные поставщика | PROxima |
|---|---|
| Серия продукцииданные поставщика | ВА 47-100М |
| Тип расцепителяданные поставщика | Электромагнитный |
Прочие характеристики 9
| Степень загрязненияEF002570 | 2 |
|---|---|
| Отключение нейтралиEF005997 | Нет |
| Отключающая способность по EN 60898EF006064 | 10 кА |
| Возможна дополнит комплектацияEF008148 | Да |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 ВEF009556 | 10 кА |
| Гарантийный срок хранения, летданные поставщика | 7 |
| Гарантийный срок эксплуатации, летданные поставщика | 7 |
| Есть штрихкод на каждой штуке товараданные поставщика | Да |
| Срок службы, летданные поставщика | 20 |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 66 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 1,5 |
| Сечение одножильного жёсткого проводаEF007337 | 1...25 мм кв. |
| Сечение многожильного гибкого проводаEF007343 | 1...16 мм кв. |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.0727 × 0.027 × 0.083 см | 0.176 | 0.00016292 | |
| Групповая упаковка упак. (12 шт) | 12 шт. | 0.085 × 0.345 × 0.08 м | 2.162 | 0.002346 | |
| Транспортная упаковка коробка (108 шт) | 108 шт. | 0.273 × 0.355 × 0.253 м | 19.308 | 0.0245195 |
-
Базовая единица шт
- В упаковке
- 1 шт.
- Габариты
- 0.0727 × 0.027 × 0.083 см
- Вес, кг
- 0.176
- Объём, м³
- 0.00016292
- EAN / GTIN
-
Групповая упаковка упак. (12 шт)
- В упаковке
- 12 шт.
- Габариты
- 0.085 × 0.345 × 0.08 м
- Вес, кг
- 2.162
- Объём, м³
- 0.002346
- EAN / GTIN
-
Транспортная упаковка коробка (108 шт)
- В упаковке
- 108 шт.
- Габариты
- 0.273 × 0.355 × 0.253 м
- Вес, кг
- 19.308
- Объём, м³
- 0.0245195
- EAN / GTIN
