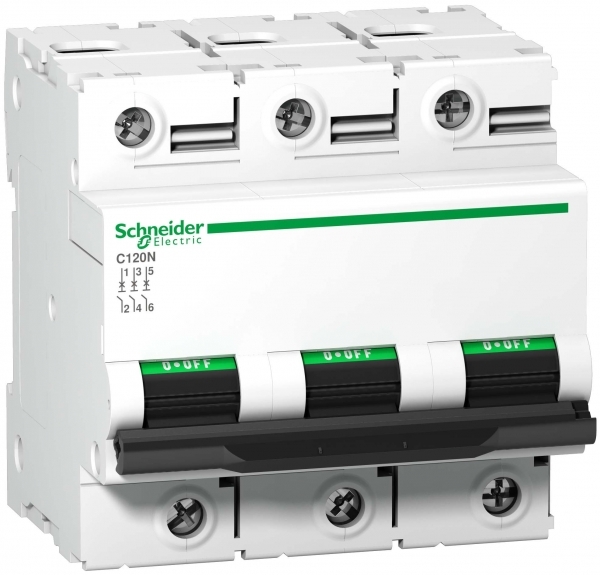

АВТОМАТИЧЕСКИЙ ВЫКЛ. C120N 3П 100A D

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 8

Степень защиты - IPEF005474	IP20
Рабочая температура окружающей средыEF007515	-25...70 °C
Механическая износостойкостьданные поставщика	20000 циклы
Относительная влажностьданные поставщика	95-95 % в 55-55 °C
Рабочая температура окружающей средыданные поставщика	-25-70 °C в единицах производителя
Степень защиты ipданные поставщика	IP20 в соответствии с МЭК 60529 в единицах производителя
Температура окружающей среды при храненииданные поставщика	-40-85 °C
Электрическая износостойкостьданные поставщика	5000 циклы в соответствии с IEC 60947-2

Электрические и световые параметры 20

Тип напряженияEF000187	AC (перемен.)
Номинальный токEF000227	100 А
Номинальное рабочее напряжениеEF000228	400 В
ЧастотаEF000416	50...60 Гц
Характеристика срабатывания - кривая токаEF000889	D
Номин напряжение изоляции UiEF001366	500 В
Класс токоограниченияEF002568	3
Категория перенапряженияEF002569	4
Количество защищенных полюсовEF005548	3
Общ количество полюсовEF008618	3
Номинальное импульсное выдерживаемое напряжениеEF011980	6 кВ
Индикатор наличия напряженияданные поставщика	индикация ВКЛ/ОТКЛ
Категория перенапряженияданные поставщика	IV в единицах производителя
номинальное напряжение изоляцииданные поставщика	500 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2
Номинальный токданные поставщика	100 А в 30 °C в единицах производителя
Описание полюсовданные поставщика	3P
Предел электромагнитного отключенияданные поставщика	10...14 x In
Тип управленияданные поставщика	рычаг управления
Частота сетиданные поставщика	50/60 Гц
Число защищенных полюсовданные поставщика	3

Материалы и конструкция 3

Исполнение монтажаданные поставщика	Защелкивающийся
Соответствие требованиям по изоляцииданные поставщика	да в соответствии с IEC 60947-2
Цветданные поставщика	Белый

Монтаж и подключение 4

Подходит для установки заподлицоEF006573	Да
Индикатор положения контактаданные поставщика	да
Соединения – клеммыданные поставщика	Клеммы туннельного типа1-50 мм² жесткий Клеммы туннельного типа1.5-35 мм² гибкий
Способ монтажаданные поставщика	35 мм симметричная DIN-рейка

Механические характеристики 1

Момент затяжкиданные поставщика	3.5-3.5 Н·м

Классификация и назначение 6

Класс ограниченияданные поставщика	3 в соответствии с EN/IEC 60947-2
Область примененияданные поставщика	распределение
Серияданные поставщика	C120 Acti 9
Стандартыданные поставщика	EN/IEC 60947-2 EN/IEC 60898-1
Тип продуктаданные поставщика	Автоматический выключатель
Тип сетиданные поставщика	Переменный ток

Прочие характеристики 24

Степень загрязненияEF002570	3
Отключение нейтралиEF005997	Да
Возможна дополнит комплектацияEF008148	Нет
Номин отключающая способность при коротком замыкании EN 60898 при 400 ВEF009555	10 кА
Номин отключающая способность при коротком замыкании EN 60898 при 230 ВEF009556	10 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230ВEF009557	20 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 ВEF009558	10 кА
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Защита от замыкания на землюданные поставщика	отдельный блок
Код отключающей способностиданные поставщика	N
Код совместимостиданные поставщика	C120
Краткое название устройстваданные поставщика	C120N
Наименование продуктаданные поставщика	C120
Номинальная рабочая отключающая способностьданные поставщика	7500 А 75 % в соответствии с EN/IEC 60898-1 - 230...400 В Переменный ток 50/60 Гц 4.5 кА 75 % в соответствии с EN/IEC 60947-2 - 440 В Переменный ток 50/60 Гц 7.5 кА 75 % в соответствии с EN/IEC 60947-
номинальное импульсное выдерживаемое наданные поставщика	6 кВ в соответствии с EN/IEC 60947-2
Обозначение кривойданные поставщика	D
Отключающая способностьданные поставщика	10000 А Icn в 230...400 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60898-1 6 кА Icu в 440 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 20 кА Icu в 220...240 В Переменный ток 50/60
Подготовка к работе в тропических условияхданные поставщика	2 в соответствии с IEC 60068-1
Сегмент рынкаданные поставщика	Малые коммерческие предприятия Жилищный сектор
Сертификатыданные поставщика	EAC
Совместимость распределительного блока с гданные поставщика	нет
Степень загрязненияданные поставщика	3 в соответствии с IEC 60947-2 в единицах производителя
Технология расцепителяданные поставщика	термомагнитный
Шаг 9 ммданные поставщика	9

Размеры и упаковка

Изделие

Монтажная глубина - нишиEF000218	44 мм
Ширина по количеству модульных расстоянийEF002950	4.5
Сечение одножильного жёсткого проводаEF007337	1.5...50 мм кв.
Сечение многожильного гибкого проводаEF007343	1...35 мм кв.
Вес неттоданные поставщика	0.615 кг
Высота над уровнем моряданные поставщика	2000 м
Длина зачистки проводовданные поставщика	15 мм
