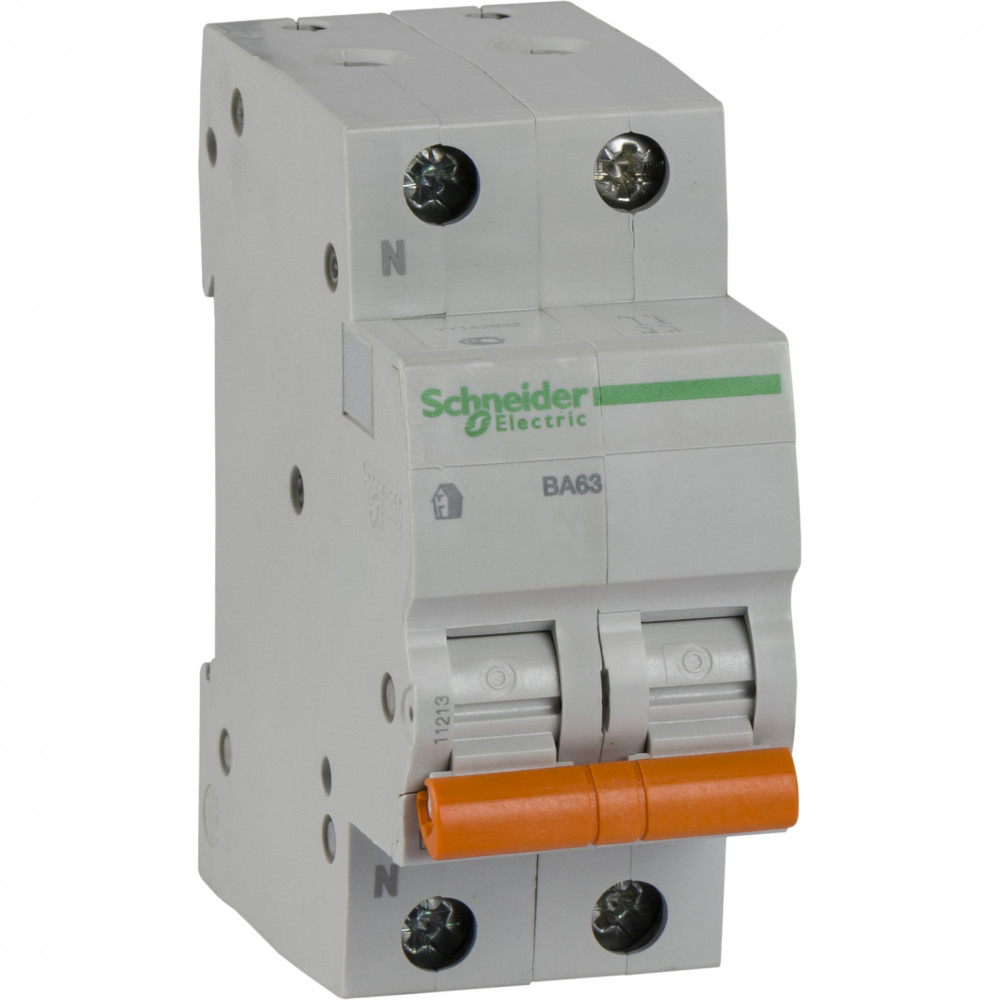

Изображение может отличаться от конкретного исполнения.
Schneider Electric
АВТ. ВЫКЛ. ВА63 1П+Н 16A C
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Автоматический выключатель ВА63 серии Домовой Schneider Electric, 1P + N, на номинальный ток 16А, характеристика С, с отключающей способностью 4500А, ширина 36 мм.
- Автоматические выключатели Домовой обеспечивают защиту цепей от токов перегрузки и короткого замыкания.
- Корпус выключателя сделан из инженерный полиамида – огнеупорного материала, стойкого к вибрациям и ударам.
В передней части корпус имеет двойные стенки, что обеспечивает дополнительную защиту.
- Монолитная лицевая панель выключателей защищает человека от выхлопа раскаленных газов при коротком замыкании.
- Механизм мгновенной коммутации увеличивает срок службы контактов выключателей на 30%.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Рабочая температура окружающей средыEF007515 | 25...60 °C |
| Механическая износостойкостьданные поставщика | 20000 циклы |
| Относительная влажностьданные поставщика | 95-95 % в 55-55 °C |
| Рабочая температура окружающей средыданные поставщика | -25-60 °C в единицах производителя |
| Степень защиты ipданные поставщика | IP20 в соответствии с IEC 60529 IP40 (модульный шкаф) в соответствии с IEC 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
Электрические и световые параметры 20
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Номинальный токEF000227 | 16 А |
| Номинальное рабочее напряжениеEF000228 | 230 В |
| ЧастотаEF000416 | 50...60 Гц |
| Характеристика срабатывания - кривая токаEF000889 | C |
| Номин напряжение изоляции UiEF001366 | 500 В |
| Класс токоограниченияEF002568 | 3 |
| Категория перенапряженияEF002569 | 3 |
| Количество защищенных полюсовEF005548 | 1 |
| Общ количество полюсовEF008618 | 2 |
| Номинальное импульсное выдерживаемое напряжениеEF011980 | 4 кВ |
| Заданный участокданные поставщика | Kasakh Ukraine Россия |
| Индикатор наличия напряженияданные поставщика | аварийное срабатывание |
| Не содержит токсичных тяжелых металловданные поставщика | да |
| номинальное рабочее напряжениеданные поставщика | 230 В переменный ток 50/60 Гц в единицах производителя |
| номинальный токданные поставщика | 16 А в единицах производителя |
| Описание полюсовданные поставщика | 1P + N |
| Предел срабатывания электромагнитного расцепителяданные поставщика | 5...10 x In |
| Частота сетиданные поставщика | 50/60 Гц |
| Число защищенных полюсовданные поставщика | 1 |
Материалы и конструкция 2
| Исполнение выключателяданные поставщика | защелкивающийся |
|---|---|
| Цветданные поставщика | белый |
Монтаж и подключение 4
| Подходит для установки заподлицоEF006573 | Да |
|---|---|
| Индикатор положения контактаданные поставщика | да |
| Монтажная опораданные поставщика | DIN-рейка |
| Соединения – клеммыданные поставщика | клеммы туннельного типа (верхняя или нижняя) - 1...25 mm² - жесткий клеммы туннельного типа (верхняя или нижняя) - 1...16 mm² - гибкий |
Механические характеристики 1
| Момент затяжкиданные поставщика | 2-2 Н-м верхняя или нижняя |
|---|
Классификация и назначение 7
| Информация об исключениях по регламенту rohsданные поставщика | да |
|---|---|
| Область примененияданные поставщика | распределение |
| Серияданные поставщика | Домовой |
| Стандартыданные поставщика | IEC 60898-1 IEC 60068-1 IEC 60529 |
| Тип приводаданные поставщика | тумблер |
| Тип продуктаданные поставщика | миниатюрный автоматический выключатель |
| Тип сетиданные поставщика | переменный ток |
Прочие характеристики 25
| Степень загрязненияEF002570 | 2 |
|---|---|
| Отключение нейтралиEF005997 | Нет |
| Возможна дополнит комплектацияEF008148 | Да |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 ВEF009556 | 4.5 кА |
| номинальная рабочая отключающая способностьданные поставщика | 4500 кА 100 % Icn в соответствии с EN/МЭК 60898-1 |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует |
| Защита от замыкания на землюданные поставщика | без |
| Код кривойданные поставщика | C |
| Код совместимостиданные поставщика | DOMAE_MCB |
| Краткое название устройстваданные поставщика | Domae MCB |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Не содержит ртутиданные поставщика | да |
| Отключающая способностьданные поставщика | Icn 4500 А |
| Подготовка к работе в тропических условияхданные поставщика | 2 в соответствии с IEC 60068-1 |
| Положение нейтралиданные поставщика | слева |
| Профиль кругооборотаданные поставщика | ENVEOLI0601004EN |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Декларация по умолчанию (продукт вне сферы действия RoHS Китая) |
| Совместимость распределительного блока с гребенчатыми шинамиданные поставщика | Да |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Технология расцепителяданные поставщика | термомагнитный |
| Шаг 9 ммданные поставщика | 4 |
| Экологическая отчетнстьданные поставщика | ENVPEP060104EN |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 44 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 2 |
| Сечение одножильного жёсткого проводаEF007337 | 1...25 мм кв. |
| Сечение многожильного гибкого проводаEF007343 | 1...16 мм кв. |
| Длина зачистки проводовданные поставщика | 14 мм для верхняя или нижняя соединение |
