ШИНА ДЛЯ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ GB2
Systeme Electric · артикул GB2G210
Изображение может отличаться от конкретного исполнения.
Schneider Electric

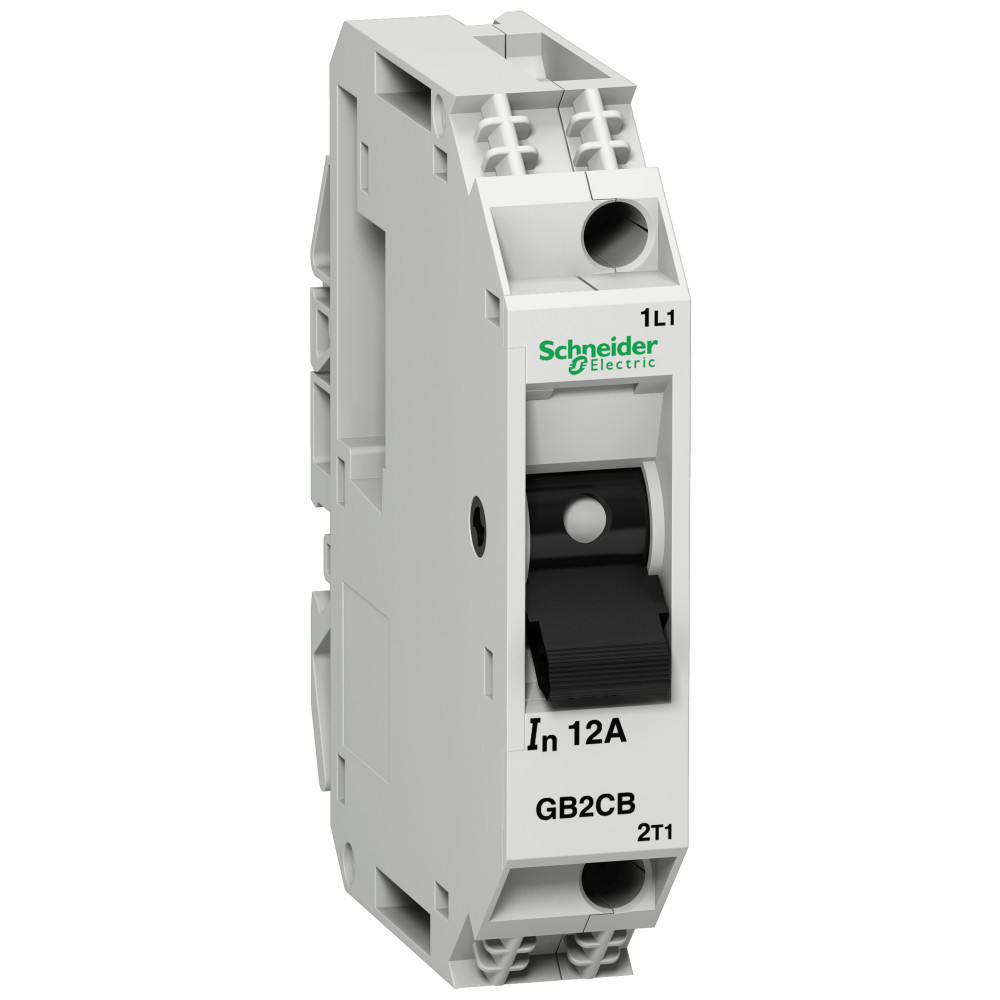

АВТ.ВЫКЛ. С КОМБ.РАСЦЕП. 1П. 2А
ИсточникКаталог Systeme Electric
КлассификацияEC000042
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Монтажная глубина - ниши74 мм
Номинальный ток2 А
Номинальное рабочее напряжение250 В
Частота50...60 Гц
Номин напряжение изоляции Ui250 В
Сечение одножильного жёсткого провода0.75...6 мм кв.
Сечение многожильного гибкого провода0.75...4 мм кв.
Рабочая температура окружающей среды-20...60 °C
Описание и назначение
Термомагнитный размыкатель цепей управления, 1П, 2A, Id = 26A. диапазон: TeSys - наименование изделия: TeSys GB2 - краткое название устройства: GB2 - тип устройства или его аксессуаров: автоматический выключатель - область применения: управление - тип сети: пер./пост. тока - категория применения : DC-12 в соответствии с IEC 60947-5-1, DC-13 в соответствии с IEC 60947-5-1, категория А в соответствии с IEC 60947-2 - отключающая способность: Icu = 15 кА в 230/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2, Icu = 1.5 кА в 24 В постоянный ток в соответствии с IEC 60947-2, Icu = 1 кА в 48 V постоянный ток в соответствии с IEC 60947-2, Icu = 15 кА в 110 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 - [Icu] номинальная предельная наибольшая отключающая способность (на к.з.): 25 % в 230/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2, 50 % в 110 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 - технология блока контроля и управления: термомагнитный - ток срабатывания электромагнитного расцепителя: 26 А. Преимущества: Мы по-прежнему предоставляем информацию об изделиях, выпускавшихся ранее, независимо от их наличия в продаже или обеспечения технической поддержки на данный момент.... применения: ..
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 9
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Рабочая температура окружающей средыEF007515 | -20...60 °C |
| Механическая износостойкостьданные поставщика | 8000 циклы |
| Механическая стойкостьданные поставщика | удары: 22 g (ном.) в течение 20 мс в соответствии с IEC 60068-2-27 вибрации: 5 g (ном.), 5...110 Гц в соответствии с IEC 60068-2-6 |
| Огнестойкостьданные поставщика | 960 °C в соответствии с МЭК 60695-2-1 |
| Рабочая температура окружающей средыданные поставщика | -20-60 °C в единицах производителя |
| Степень защиты ipданные поставщика | N/A в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-80 °C |
| Электрическая износостойкостьданные поставщика | 8000 циклы |
Электрические и световые параметры 19
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Номинальный токEF000227 | 2 А |
| Номинальное рабочее напряжениеEF000228 | 250 В |
| ЧастотаEF000416 | 50...60 Гц |
| Характеристика срабатывания - кривая токаEF000889 | Прочее |
| Номин напряжение изоляции UiEF001366 | 250 В |
| Класс токоограниченияEF002568 | 3 |
| Категория перенапряженияEF002569 | 3 |
| Количество защищенных полюсовEF005548 | 1 |
| Общ количество полюсовEF008618 | 1 |
| Номинальное импульсное выдерживаемое напряжениеEF011980 | 4 кВ |
| Мощность, рассеиваемая одним полюсомданные поставщика | 2 Вт |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 4 кВ в соответствии с IEC 60947-2 в единицах производителя |
| номинальное рабочее напряжениеданные поставщика | 250 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 277 V Переменный ток 60 Гц в соответствии с CSA C22.2 No 235 277 V Переменный ток 60 Гц в соответствии с UL 1077 48 V постоянный ток в единицах производителя |
| номинальный токданные поставщика | 2 А в единицах производителя |
| Описание полюсовданные поставщика | 1P |
| Тип управленияданные поставщика | тумблер |
| Ток срабатывания электромагнитного расцепителяданные поставщика | 26-26 А |
| Частота сетиданные поставщика | 50/60 Гц в соответствии с IEC 60947-2 |
Материалы и конструкция 2
| Защитное исполнениеданные поставщика | TC |
|---|---|
| Исполнение монтажаданные поставщика | защелками |
Монтаж и подключение 4
| Подходит для установки заподлицоEF006573 | Да |
|---|---|
| Монтажная опораданные поставщика | рейка монтаж на панель |
| Положение монтажаданные поставщика | горизонтальный вертикальный |
| Соединения – клеммыданные поставщика | разъем 1 кабель (-и) 0.75-6 мм²жесткий кабель без наконечника разъем 2 кабель (-и) 0.75-4 мм²жесткий кабель без наконечника разъем 1 кабель (-и) 0.75-4 мм²Гибкий с кабельным наконечником разъем 2 кабе |
Механические характеристики 1
| Момент затяжкиданные поставщика | 1.2 Н-м в разъем |
|---|
Классификация и назначение 6
| Категория примененияданные поставщика | категория А в соответствии с IEC 60947-2 DC-12 в соответствии с IEC 60947-5-1 DC-13 в соответствии с IEC 60947-5-1 |
|---|---|
| Область примененияданные поставщика | управлене освещением |
| Серияданные поставщика | TeSys |
| Стандартыданные поставщика | EN/IEC 60947-1 EN/IEC 60947-2 CSA C22.2 No 235 UL 1077 |
| Тип продуктаданные поставщика | выключатель |
| Тип сетиданные поставщика | пер./пост. тока |
Прочие характеристики 14
| Степень загрязненияEF002570 | 2 |
|---|---|
| Отключение нейтралиEF005997 | Да |
| Возможна дополнит комплектацияEF008148 | Да |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230ВEF009557 | 15 кА |
| номинальная предельная наибольшая отключающая способность (на к.з.)данные поставщика | 25 % в 230/240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 % в 110 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Код совместимостиданные поставщика | GB2 |
| Количество в одном комплектеданные поставщика | комплект из 6 шт. |
| Краткое название устройстваданные поставщика | GB2 |
| Наименование продуктаданные поставщика | TeSys GB2 |
| Отключающая способностьданные поставщика | 15 кА Icu в 110 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 15 кА Icu в 230/240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 1.5 кА Icu в 24 В постоянный ток в соответствии с IEC |
| Сертификатыданные поставщика | UL CSA |
| Технология расцепителяданные поставщика | термомагнитный |
| Шаг 9 ммданные поставщика | 2 |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 74 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 1 |
| Сечение одножильного жёсткого проводаEF007337 | 0.75...6 мм кв. |
| Сечение многожильного гибкого проводаEF007343 | 0.75...4 мм кв. |
| Рабочая высотаданные поставщика | 3000 м |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.074 × 0.068 × 0.015 см | 0.053 | 7.548e-05 | |
| Групповая упаковка | 6 шт. | 0.097 × 0.082 × 0.08 м | 0.337 | 0.00063632 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.074 × 0.068 × 0.015 см
- Вес, кг
- 0.053
- Объём, м³
- 7.548e-05
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 6 шт.
- Габариты
- 0.097 × 0.082 × 0.08 м
- Вес, кг
- 0.337
- Объём, м³
- 0.00063632
- EAN / GTIN
