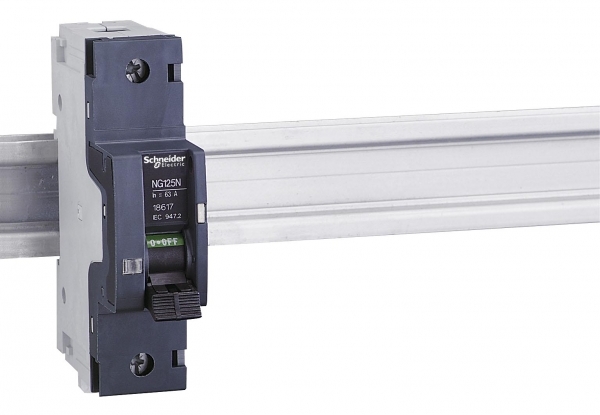

АВТ. ВЫКЛ. NG125N 1П 40A C

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 9

Степень защиты - IPEF005474	IP20
Рабочая температура окружающей средыEF007515	-30...70 °C
Механическая износостойкостьданные поставщика	20000 циклы
Относительная влажностьданные поставщика	95-95 % в 55-55 °C
Рабочая температураданные поставщика	-30-70 °C
Степень защиты ikданные поставщика	IK05 в соответствии с EN/МЭК 62262
Степень защиты ipданные поставщика	IP20 в соответствии с IEC 60529 в единицах производителя
Температура окружающей среды при храненииданные поставщика	-40-70 °C
Электрическая износостойкостьданные поставщика	10000 циклы

Электрические и световые параметры 21

Тип напряженияEF000187	AC/DC (перемен./постоян.)
Номинальный токEF000227	40 А
Номинальное рабочее напряжениеEF000228	400 В
ЧастотаEF000416	50...60 Гц
Характеристика срабатывания - кривая токаEF000889	C
Номин напряжение изоляции UiEF001366	690 В
Категория перенапряженияEF002569	4
Количество защищенных полюсовEF005548	1
Общ количество полюсовEF008618	1
Номинальное импульсное выдерживаемое напряжениеEF011980	8 кВ
Индикатор наличия напряженияданные поставщика	индикатор срабатывания индикация ВКЛ/ВЫКЛ
Категория перенапряженияданные поставщика	IV в единицах производителя
Не содержит токсичных тяжелых металловданные поставщика	да
номинальное импульсное выдерживаемое напряжениеданные поставщика	8 кВ в соответствии с EN/IEC 60947-2 в единицах производителя
номинальное напряжение изоляцииданные поставщика	690 В переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2
номинальное рабочее напряжениеданные поставщика	380...415 V переменный ток 50/60 Гц 125 V постоянный ток в единицах производителя
номинальный токданные поставщика	40 А в 40 °C в единицах производителя
Описание полюсовданные поставщика	1P
Предел электромагнитного отключенияданные поставщика	8 x In
Частота сетиданные поставщика	50/60 Гц
Число защищенных полюсовданные поставщика	1

Материалы и конструкция 3

Исполнение выключателяданные поставщика	защелкивающийся
Описание параметров блокировкиданные поставщика	интегрированное закрытие на висячий замок
Соответствие требованиям по изоляцииданные поставщика	Да в соответствии с IEC 60947-2

Монтаж и подключение 4

Подходит для установки заподлицоEF006573	Да
Индикатор положения контактаданные поставщика	да
Монтажная опораданные поставщика	35 мм симметричная DIN-рейка
Соединения – клеммыданные поставщика	клеммы туннельного типа1.5-50 мм² жесткий клеммы туннельного типа1-35 мм² гибкий

Механические характеристики 1

Момент затяжкиданные поставщика	3.5-3.5 Н-м

Классификация и назначение 9

Информация об исключениях по регламенту rohsданные поставщика	да
Категория примененияданные поставщика	категория А в соответствии с IEC 60947-2
Область примененияданные поставщика	распределение
Серияданные поставщика	Acti 9
Серия продуктаданные поставщика	NG125
Стандартыданные поставщика	EN/IEC 60947-2
Тип приводаданные поставщика	ручная проверка отключения тумблер
Тип продуктаданные поставщика	миниатюрный автоматический выключатель
Тип сетиданные поставщика	постоянный ток переменный ток

Прочие характеристики 30

Степень загрязненияEF002570	3
Отключение нейтралиEF005997	Да
Возможна дополнит комплектацияEF008148	Нет
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230ВEF009557	25 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 ВEF009558	6 кА
номинальная рабочая отключающая способностьданные поставщика	37.5 кА 75 % в соответствии с EN/IEC 60947-2 - 110...130 V переменный ток 50/60 Гц 18.75 кА 75 % в соответствии с EN/IEC 60947-2 - 220...240 V переменный ток 50/60 Гц 4.5 кА 75 % в соответствии с EN/I
Weeeданные поставщика	На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Возможность блокировкиданные поставщика	блокируется навесным замком
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директива ec rohsданные поставщика	Соответствует
Защита от замыкания на землюданные поставщика	без
Код кривойданные поставщика	C
Код отключающей способностиданные поставщика	N
Код совместимостиданные поставщика	NG125
Краткое название устройстваданные поставщика	NG125N
Наименование продуктаданные поставщика	Acti 9 NG125
Не содержит особо опасных веществ согласно декларации reachданные поставщика	да
Не содержит ртутиданные поставщика	да
Отключающая способностьданные поставщика	25 кА Icu в 220...240 V переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 25 кА Icu в 12 В постоянный ток в соответствии с EN/IEC 60947-2 50 кА Icu в 110...130 V переменный ток 50/60 Гц в соотве
Подготовка к работе в тропических условияхданные поставщика	2 в соответствии с IEC 60068-1
Профиль кругооборотаданные поставщика	ENVEOLI1406008_V1
Регламент reachданные поставщика	Содержание особо опасных веществ не превышает пороговую величину
Регламент rohs китаяданные поставщика	Декларация по умолчанию (продукт вне сферы действия RoHS Китая)
Сегмент рынкаданные поставщика	небольшие здания малые коммерческие предприятия
Совместимость распределительного блока с гребенчатыми шинамиданные поставщика	Да
Статус устойчивого продуктаданные поставщика	Грин Премиум продукция
Степень загрязненияданные поставщика	3 в соответствии с IEC 60947-2 в единицах производителя
Технология расцепителяданные поставщика	термомагнитный
Шаг 9 ммданные поставщика	3
Экологическая отчетнстьданные поставщика	ENVPEP1406008EN

Размеры и упаковка

Изделие

Монтажная глубина - нишиEF000218	47 мм
Ширина по количеству модульных расстоянийEF002950	1.5
Сечение одножильного жёсткого проводаEF007337	1.5...50 мм кв.
Сечение многожильного гибкого проводаEF007343	1...35 мм кв.
Длина зачистки проводовданные поставщика	20 мм
