РАСЦЕПИТЕЛЬ MNX 230В ДЛЯ NG125
Systeme Electric · артикул 19061
Изображение может отличаться от конкретного исполнения.
Schneider Electric

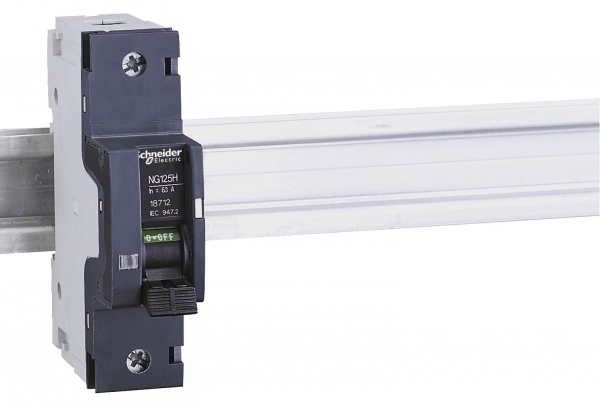

АВТ. ВЫКЛ. NG125H 1П 50A C
ИсточникКаталог Systeme Electric
КлассификацияEC000042
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Монтажная глубина - ниши47 мм
Номинальный ток50 А
Номинальное рабочее напряжение400 В
Частота50...60 Гц
Номин напряжение изоляции Ui690 В
Сечение одножильного жёсткого провода1.5...50 мм кв.
Сечение многожильного гибкого провода1...35 мм кв.
Рабочая температура окружающей среды-30...70 °C
Описание и назначение
АВТОМАТИЧЕСКИЙ ВЫКЛ. NG125H 1П 50A C. Автоматические выключатели NG125 обеспечивают защиту цепей от токов короткого замыкани я и перегрузки. А также возможность секционирования в промышленных электроустановках в соответствии со стандартом ГОСТ Р 50030.2 (МЭК 60947-2). Аппараты позволяют обеспечить высочайший уровень отключающей способности, а также частичной или полной селективности в щитах конечного распределения модульного исполнения.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 9
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Рабочая температура окружающей средыEF007515 | -30...70 °C |
| Механическая износостойкостьданные поставщика | 20000 циклы |
| Относительная влажностьданные поставщика | 95-95 % в 55-55 °C |
| Рабочая температураданные поставщика | -30-70 °C |
| Степень защиты ikданные поставщика | IK05 в соответствии с EN/МЭК 62262 |
| Степень защиты ipданные поставщика | IP20 в соответствии с IEC 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Электрическая износостойкостьданные поставщика | 10000 циклы |
Электрические и световые параметры 21
| Тип напряженияEF000187 | AC/DC (перемен./постоян.) |
|---|---|
| Номинальный токEF000227 | 50 А |
| Номинальное рабочее напряжениеEF000228 | 400 В |
| ЧастотаEF000416 | 50...60 Гц |
| Характеристика срабатывания - кривая токаEF000889 | C |
| Номин напряжение изоляции UiEF001366 | 690 В |
| Категория перенапряженияEF002569 | 4 |
| Количество защищенных полюсовEF005548 | 1 |
| Общ количество полюсовEF008618 | 1 |
| Номинальное импульсное выдерживаемое напряжениеEF011980 | 8 кВ |
| Индикатор наличия напряженияданные поставщика | индикатор срабатывания индикация ВКЛ/ВЫКЛ |
| Категория перенапряженияданные поставщика | IV в единицах производителя |
| Не содержит токсичных тяжелых металловданные поставщика | да |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 8 кВ в соответствии с EN/IEC 60947-2 в единицах производителя |
| номинальное напряжение изоляцииданные поставщика | 690 В переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 |
| номинальное рабочее напряжениеданные поставщика | 380...415 V переменный ток 50/60 Гц 125 V постоянный ток в единицах производителя |
| номинальный токданные поставщика | 50 А в 40 °C в единицах производителя |
| Описание полюсовданные поставщика | 1P |
| Предел электромагнитного отключенияданные поставщика | 8 x In +/- 20 % |
| Частота сетиданные поставщика | 50/60 Гц |
| Число защищенных полюсовданные поставщика | 1 |
Материалы и конструкция 3
| Исполнение выключателяданные поставщика | защелкивающийся |
|---|---|
| Описание параметров блокировкиданные поставщика | интегрированное закрытие на висячий замок |
| Соответствие требованиям по изоляцииданные поставщика | Да в соответствии с IEC 60947-2 |
Монтаж и подключение 4
| Подходит для установки заподлицоEF006573 | Да |
|---|---|
| Индикатор положения контактаданные поставщика | да |
| Монтажная опораданные поставщика | 35 мм симметричная DIN-рейка |
| Соединения – клеммыданные поставщика | клеммы туннельного типа1.5-50 мм² жесткий клеммы туннельного типа1-35 мм² гибкий |
Механические характеристики 1
| Момент затяжкиданные поставщика | 3.5-3.5 Н-м |
|---|
Классификация и назначение 9
| Информация об исключениях по регламенту rohsданные поставщика | да |
|---|---|
| Категория примененияданные поставщика | категория А в соответствии с IEC 60947-2 |
| Область примененияданные поставщика | распределение |
| Серияданные поставщика | Acti 9 |
| Серия продуктаданные поставщика | NG125 |
| Стандартыданные поставщика | EN/IEC 60947-2 |
| Тип приводаданные поставщика | тумблер ручная проверка отключения |
| Тип продуктаданные поставщика | миниатюрный автоматический выключатель |
| Тип сетиданные поставщика | постоянный ток переменный ток |
Прочие характеристики 30
| Степень загрязненияEF002570 | 3 |
|---|---|
| Отключение нейтралиEF005997 | Да |
| Возможна дополнит комплектацияEF008148 | Нет |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230ВEF009557 | 36 кА |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 ВEF009558 | 9 кА |
| номинальная рабочая отключающая способностьданные поставщика | 52.5 кА 75 % в соответствии с EN/IEC 60947-2 - 110...130 V переменный ток 50/60 Гц 27 кА 75 % в соответствии с EN/IEC 60947-2 - 220...240 V переменный ток 50/60 Гц 6.75 кА 75 % в соответствии с EN/IEC |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Возможность блокировкиданные поставщика | блокируется навесным замком |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
| Директива ec rohsданные поставщика | Соответствует |
| Защита от замыкания на землюданные поставщика | без |
| Код кривойданные поставщика | C |
| Код отключающей способностиданные поставщика | H |
| Код совместимостиданные поставщика | NG125 |
| Краткое название устройстваданные поставщика | NG125H |
| Наименование продуктаданные поставщика | Acti 9 NG125 |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Не содержит ртутиданные поставщика | да |
| Отключающая способностьданные поставщика | 36 кА Icu в 220...240 V переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 36 кА Icu в 12 В постоянный ток в соответствии с EN/IEC 60947-2 70 кА Icu в 110...130 V переменный ток 50/60 Гц в соотве |
| Подготовка к работе в тропических условияхданные поставщика | 2 в соответствии с IEC 60068-1 |
| Профиль кругооборотаданные поставщика | ENVEOLI1406008_V1 |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Декларация по умолчанию (продукт вне сферы действия RoHS Китая) |
| Сегмент рынкаданные поставщика | малые коммерческие предприятия небольшие здания |
| Совместимость распределительного блока с гребенчатыми шинамиданные поставщика | Да |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Степень загрязненияданные поставщика | 3 в соответствии с IEC 60947-2 в единицах производителя |
| Технология расцепителяданные поставщика | термомагнитный |
| Шаг 9 ммданные поставщика | 3 |
| Экологическая отчетнстьданные поставщика | ENVPEP1406008EN |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 47 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 1.5 |
| Сечение одножильного жёсткого проводаEF007337 | 1.5...50 мм кв. |
| Сечение многожильного гибкого проводаEF007343 | 1...35 мм кв. |
| Длина зачистки проводовданные поставщика | 20 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.11 × 0.081 × 0.03 см | 0.247 | 0.0002673 |
-
Базовая единица
- В упаковке
