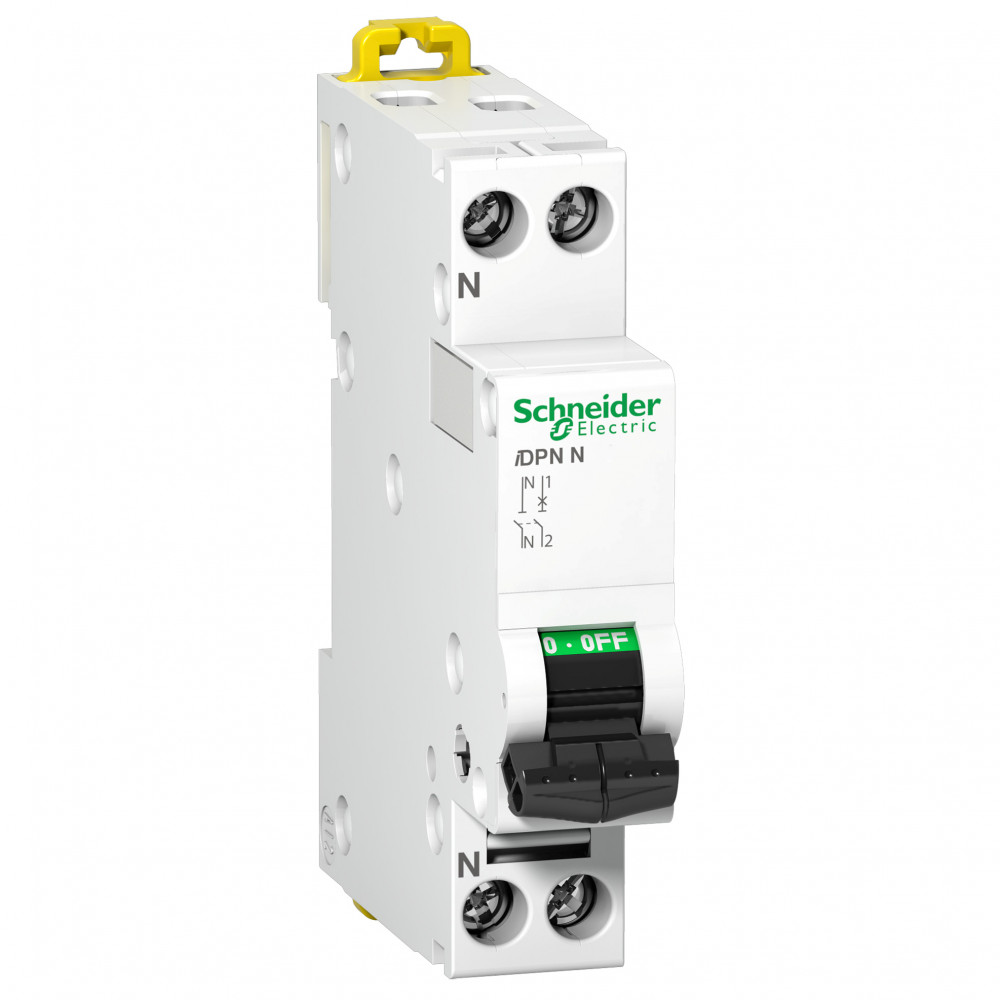

АВТ. ВЫКЛ. iDPN N 6KA 20A C

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 8

Степень защиты - IPEF005474	IP20
Рабочая температура окружающей средыEF007515	-25...70 °C
Механическая износостойкостьданные поставщика	20000 циклы
Относительная влажностьданные поставщика	95-95 % в 55-55 °C
Рабочая температура окружающей средыданные поставщика	-25-70 °C в единицах производителя
Степень защиты ipданные поставщика	IP20 в соответствии с МЭК 60529 в единицах производителя
Температура окружающей среды при храненииданные поставщика	-40-70 °C
Электрическая износостойкостьданные поставщика	20000 циклы

Электрические и световые параметры 20

Тип напряженияEF000187	AC (перемен.)
Номинальный токEF000227	20 А
Номинальное рабочее напряжениеEF000228	230 В
ЧастотаEF000416	50...60 Гц
Характеристика срабатывания - кривая токаEF000889	C
Номин напряжение изоляции UiEF001366	400 В
Класс токоограниченияEF002568	3
Категория перенапряженияEF002569	3
Количество защищенных полюсовEF005548	1
Общ количество полюсовEF008618	2
Номинальное импульсное выдерживаемое напряжениеEF011980	4 кВ
Индикатор наличия напряженияданные поставщика	индикация ВКЛ/ОТКЛ
номинальное напряжение изоляцииданные поставщика	400 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
Номинальное рабочее напряжениеданные поставщика	230 В Переменный ток 50/60 Гц Между фазой и нейтралью в единицах производителя
Номинальный токданные поставщика	20 А в единицах производителя
Описание полюсовданные поставщика	1P + N
Предел срабатывания электромагнитного расцепителяданные поставщика	5...10 x In
Тип управленияданные поставщика	рычаг управления
Частота сетиданные поставщика	50/60 Гц
Число защищенных полюсовданные поставщика	1

Материалы и конструкция 4

Исполнение монтажаданные поставщика	Защелкивающийся
Описание параметров блокировкиданные поставщика	устройство для установки навесных замков
Соответствие требованиям по изоляцииданные поставщика	да
Цветданные поставщика	Белый

Монтаж и подключение 4

Подходит для установки заподлицоEF006573	Да
Индикатор положения контактаданные поставщика	да
Соединения – клеммыданные поставщика	Клеммы туннельного типа Верхние0.33-10 мм² гибкий Клеммы туннельного типа Верхние0.75-16 мм² жесткий Клеммы туннельного типа Со стороны источника питания0.33-10 мм² гибкий Клеммы туннельного типа Со с
Способ монтажаданные поставщика	DIN-рейка

Механические характеристики 1

Момент затяжкиданные поставщика	2-2 Н·м

Классификация и назначение 6

Класс ограниченияданные поставщика	3 в соответствии с EN/IEC 60898-1
Область примененияданные поставщика	распределение
Серияданные поставщика	Clario Clario
Стандартыданные поставщика	EN/IEC 60898-1 EN/IEC 60947-2
Тип продуктаданные поставщика	Автоматический выключатель
Тип сетиданные поставщика	Переменный ток

Прочие характеристики 21

Степень загрязненияEF002570	3
Отключение нейтралиEF005997	Да
Возможна дополнит комплектацияEF008148	Нет
Номин отключающая способность при коротком замыкании EN 60898 при 230 ВEF009556	6 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230ВEF009557	10 кА
Защита от замыкания на землюданные поставщика	отдельный блок
Код отключающей способностиданные поставщика	N
Код совместимостиданные поставщика	iDPN
Краткое название устройстваданные поставщика	iDPN N
Наименование продуктаданные поставщика	iDPN
Номинальная рабочая отключающая способностьданные поставщика	6000 А 100 % Icn в 230 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60898-1 7.5 кА 75 % Icn в 230 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальное импульсное выдерживаемое наданные поставщика	4 кВ в соответствии с IEC 60947-2
Обозначение кривойданные поставщика	С
Отключающая способностьданные поставщика	10 кА Icu в 230 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 6000 А Icn в 230 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60898-1
Подготовка к работе в тропических условияхданные поставщика	2 в соответствии с IEC 60068-1
Положение нейтралиданные поставщика	слева
Сегмент рынкаданные поставщика	Малые коммерческие предприятия Жилищный сектор
Совместимость распределительного блока с гданные поставщика	Clario
Степень загрязненияданные поставщика	3 в соответствии с IEC 60947-1 в единицах производителя
Технология расцепителяданные поставщика	термомагнитный
Шаг 9 ммданные поставщика	2

Размеры и упаковка

Изделие

Монтажная глубина - нишиEF000218	44 мм
Ширина по количеству модульных расстоянийEF002950	1
Сечение одножильного жёсткого проводаEF007337	0.75...16 мм кв.
Сечение многожильного гибкого проводаEF007343	0.33...10 мм кв.
Вес неттоданные поставщика	115 г
Высота над уровнем моряданные поставщика	2000 м
Длина зачистки проводовданные поставщика	13 мм
