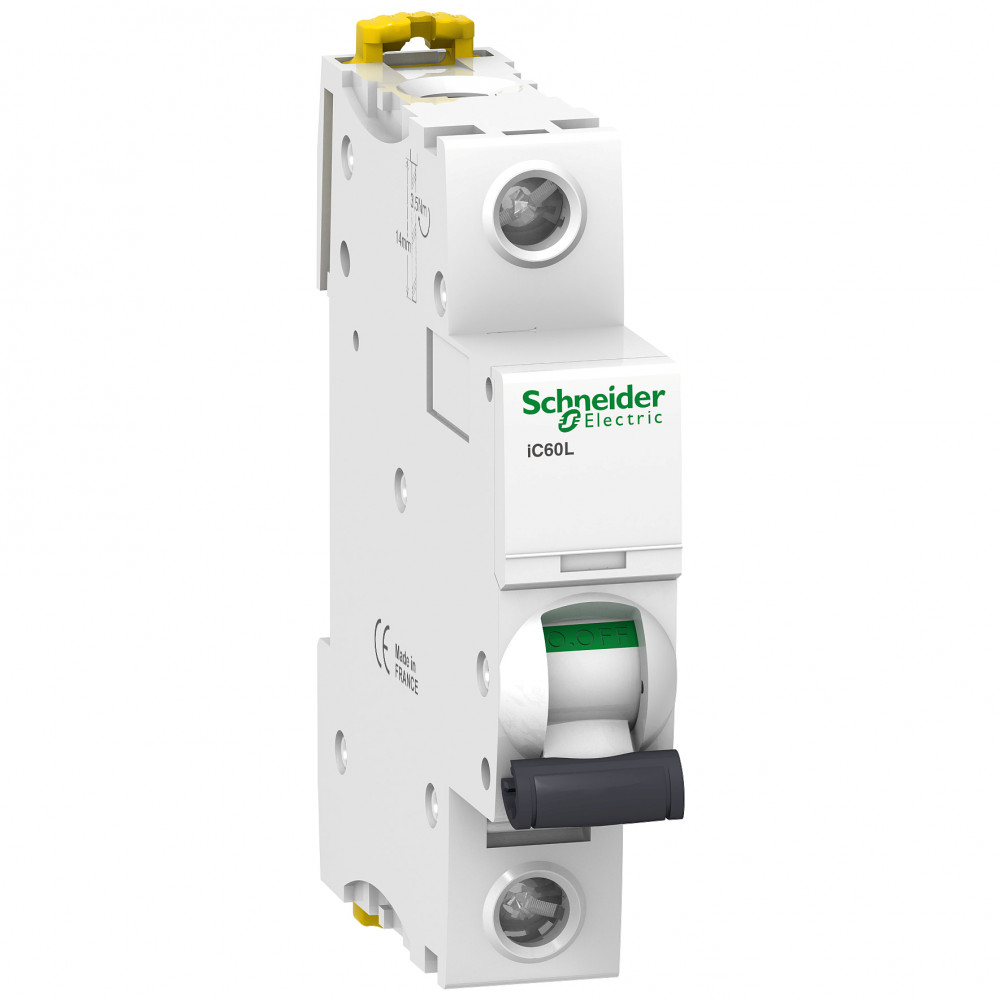

Авт. выкл.iC60L 1П 2A C

Описание и назначение

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ iC60L 1П 2A C. Аппараты iC60L отвечают требованиям как бытового (ГОСТ Р 50345), так и промышленного (ГОСТ 50030.2) стандартов. Сочетают в функции защиты цепей от токов короткого замыкания и перегрузки. Обеспечивают возможность секционирования в промышленных электроустановках. Сигнализируют об аварийном отключении посредством индикатора состояния - функция Visi Trip. Обеспечивают видимый разрыв, благодаря зеленой полосе над тумблером включения - функция Visi Safe.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Класс EC000042.

Условия эксплуатации и безопасность 8

Степень защиты - IP	IP20
Рабочая температура окружающей среды	-35...70 °C
Механическая износостойкостьданные поставщика	20000 циклы
Относительная влажностьданные поставщика	95-95 % в 55-55 °C
Рабочая температураданные поставщика	-35-70 °C
Степень защиты ipданные поставщика	IP20 в соответствии с IEC 60529 IP20 в соответствии с EN 60529 в единицах производителя
Температура окружающей среды при храненииданные поставщика	-40-85 °C
Электрическая износостойкостьданные поставщика	10000 циклы

Электрические и световые параметры 21

Тип напряжения	AC/DC (перемен./постоян.)
Номинальный ток	2 А
Номинальное рабочее напряжение	230 В
Частота	50...60 Гц
Характеристика срабатывания - кривая тока	C
Номин напряжение изоляции Ui	500 В
Класс токоограничения	3
Категория перенапряжения	4
Количество защищенных полюсов	1
Общ количество полюсов	1
Номинальное импульсное выдерживаемое напряжение	6 кВ
Индикатор наличия напряженияданные поставщика	индикатор срабатывания
Категория перенапряженияданные поставщика	IV в единицах производителя
номинальное импульсное выдерживаемое напряжениеданные поставщика	6 кВ в соответствии с EN 60947-2 6 кВ в соответствии с IEC 60947-2 в единицах производителя
номинальное напряжение изоляцииданные поставщика	500 В переменный ток 50/60 Гц в соответствии с EN 60947-2 500 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальное рабочее напряжениеданные поставщика	230 В переменный ток 50/60 Гц 12...60 В переменный ток 50/60 Гц 220...240 V переменный ток 50/60 Гц 100 ... 133 В переменный ток 50/60 Гц 72 V постоянный ток 12...60 В постоянный ток в единицах производителя
номинальный токданные поставщика	2 А в единицах производителя
Описание полюсовданные поставщика	1P
Предел электромагнитного отключенияданные поставщика	8 x In +/- 20 %
Частота сетиданные поставщика	50/60 Гц
Число защищенных полюсовданные поставщика	1

Материалы и конструкция 3

Исполнение выключателяданные поставщика	стационарный
Соответствие требованиям по изоляцииданные поставщика	Да в соответствии с EN 60898-1 Да в соответствии с EN 60947-2 Да в соответствии с IEC 60898-1 Да в соответствии с IEC 60947-2
Цветданные поставщика	белый

Монтаж и подключение 4

Подходит для установки заподлицо	Да
Индикатор положения контактаданные поставщика	да
Монтажная опораданные поставщика	DIN-рейка
Соединения – клеммыданные поставщика	единая клемма (верхняя или нижняя) 1-25 мм² жесткий единая клемма (верхняя или нижняя) 1-16 мм² гибкий

Механические характеристики 1

Момент затяжкиданные поставщика	2-2 Н-м верхняя или нижняя

Классификация и назначение 9

Информация об исключениях по регламенту rohsданные поставщика	да
Категория примененияданные поставщика	категория А в соответствии с EN 60947-2 категория А в соответствии с IEC 60947-2
Класс ограниченияданные поставщика	3 в соответствии с EN 60898-1 3 в соответствии с IEC 60898-1
Область примененияданные поставщика	распределение
Серия продуктаданные поставщика	iC60
Стандартыданные поставщика	EN 60947-2 IEC 60898-1 EN 60898-1 IEC 60947-2
Тип приводаданные поставщика	тумблер
Тип продуктаданные поставщика	миниатюрный автоматический выключатель
Тип сетиданные поставщика	переменный ток постоянный ток

Прочие характеристики 28

Степень загрязнения	3
Отключение нейтрали	Да
Возможна дополнит комплектация	Нет
Номин отключающая способность при коротком замыкании EN 60898 при 230 В	15 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В	100 кА
номинальная рабочая отключающая способностьданные поставщика	100 кА 100 % в соответствии с EN 60947-2 - 12...60 В переменный ток 50/60 Гц 100 кА 100 % в соответствии с EN 60947-2 - 220...240 V переменный ток 50/60 Гц 100 кА 100 % в соответствии с IEC 60947-2 -
Weeeданные поставщика	На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директива ec rohsданные поставщика	Соответствует
Защита от замыкания на землюданные поставщика	без
Код кривойданные поставщика	C
Код отключающей способностиданные поставщика	L
Код совместимостиданные поставщика	iC60
Краткое название устройстваданные поставщика	iC60L
Наименование продуктаданные поставщика	Acti 9 iC60
Не содержит особо опасных веществ согласно декларации reachданные поставщика	да
Не содержит ртутиданные поставщика	да
Отключающая способностьданные поставщика	15000 А Icn в 230 В переменный ток 50/60 Гц в соответствии с EN/МЭК 60898-1 100 кА Icu в 12...60 В переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 100 кА Icu в 220...240 V переменный ток 50/60
Подготовка к работе в тропических условияхданные поставщика	2 в соответствии с IEC 60068-1
Регламент reachданные поставщика	Содержание особо опасных веществ не превышает пороговую величину
Регламент rohs китаяданные поставщика	Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Сегмент рынкаданные поставщика	малые коммерческие предприятия рынок жилья
Совместимость распределительного блока с гребенчатыми шинамиданные поставщика	верхняя или нижняя: Да
Статус устойчивого продуктаданные поставщика	Грин Премиум продукция
Степень загрязненияданные поставщика	3 в соответствии с EN 60947-2 3 в соответствии с IEC 60947-2 в единицах производителя
Технология расцепителяданные поставщика	термомагнитный
Шаг 9 ммданные поставщика	2
Экологическая отчетнстьданные поставщика	ENVPEP1409009EN

Размеры и упаковка

Изделие

Монтажная глубина - ниши	44.5 мм
Ширина по количеству модульных расстояний	1
Сечение одножильного жёсткого провода	1...25 мм кв.
Сечение многожильного гибкого провода	1...16 мм кв.
Высота над уровнем моряданные поставщика	0...2000 м
Длина зачистки проводовданные поставщика	14 мм для верхняя или нижняя соединение
