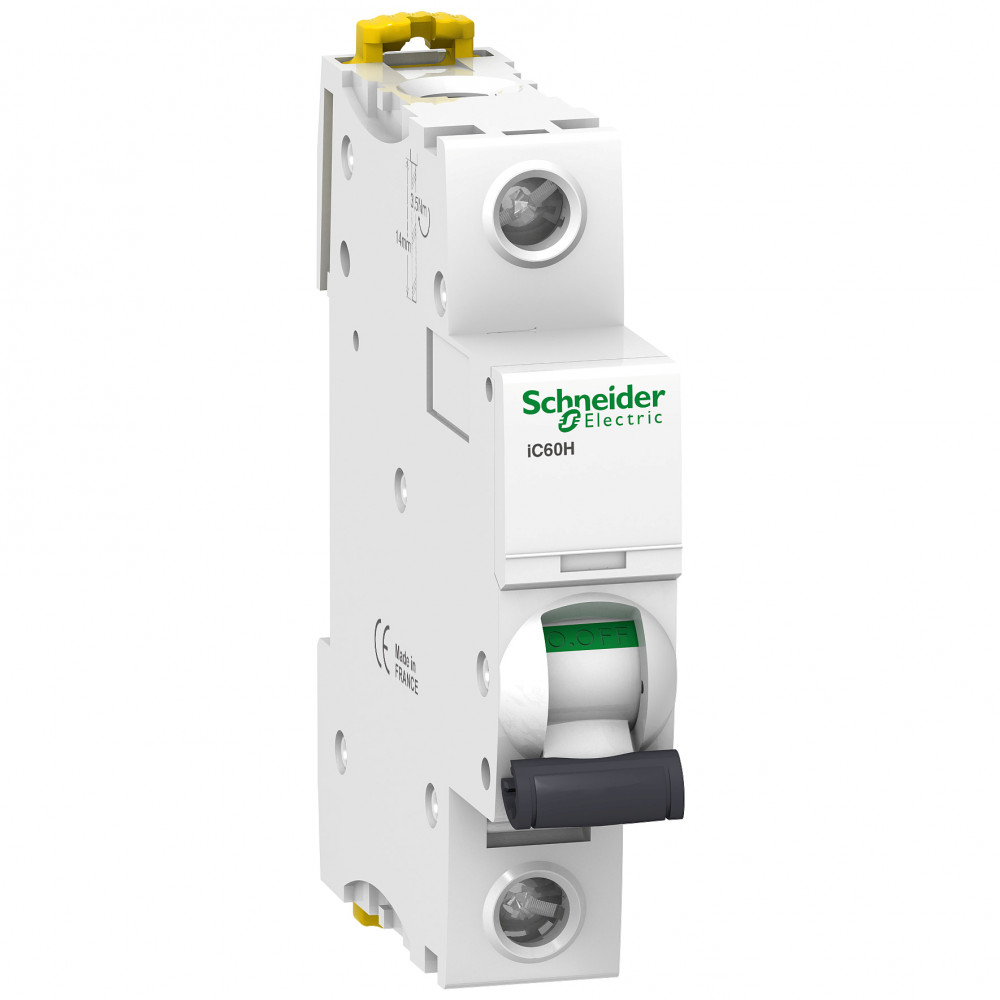

АВТ. ВЫКЛ.iC60H 1П 1A D

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 8

Степень защиты - IPEF005474	IP20
Рабочая температура окружающей средыEF007515	-35...70 °C
Механическая износостойкостьданные поставщика	20000 циклы
Относительная влажностьданные поставщика	95-95 % в 55-55 °C
Рабочая температура окружающей средыданные поставщика	-35-70 °C в единицах производителя
Степень защиты ipданные поставщика	IP20 в соответствии с МЭК 60529 IP20 в соответствии с EN 60529 в единицах производителя
Температура окружающей среды при храненииданные поставщика	-40-85 °C
Электрическая износостойкостьданные поставщика	10000 циклы

Электрические и световые параметры 22

Тип напряженияEF000187	AC/DC (перемен./постоян.)
Номинальный токEF000227	1 А
Номинальное рабочее напряжениеEF000228	230 В
ЧастотаEF000416	50...60 Гц
Характеристика срабатывания - кривая токаEF000889	D
Номин напряжение изоляции UiEF001366	500 В
Класс токоограниченияEF002568	3
Категория перенапряженияEF002569	4
Количество защищенных полюсовEF005548	1
Общ количество полюсовEF008618	1
Номинальное импульсное выдерживаемое напряжениеEF011980	6 кВ
Индикатор наличия напряженияданные поставщика	индикатор срабатывания
Категория перенапряженияданные поставщика	IV в единицах производителя
номинальное импульсное выдерживаемое напряжениеданные поставщика	6 кВ в соответствии с EN 60947-2 6 кВ в соответствии с IEC 60947-2 в единицах производителя
номинальное напряжение изоляцииданные поставщика	500 В Переменный ток 50/60 Гц в соответствии с EN 60947-2 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальный токданные поставщика	1 А в единицах производителя
оминальное рабочее напряжениеданные поставщика	230 В Переменный ток 50/60 Гц 12...60 В Переменный ток 50/60 Гц 220...240 V Переменный ток 50/60 Гц 100 ... 133 В Переменный ток 50/60 Гц 72 V постоянный ток 12...60 В постоянный ток
Описание полюсовданные поставщика	1P
Предел электромагнитного отключенияданные поставщика	12 x Вх +/- 20 %
Тип управленияданные поставщика	тумблер
Частота сетиданные поставщика	50/60 Гц
Число защищенных полюсовданные поставщика	1

Материалы и конструкция 3

Исполнение монтажаданные поставщика	стационарный
Соответствие требованиям по изоляцииданные поставщика	да в соответствии с EN 60898-1 да в соответствии с EN 60947-2 да в соответствии с IEC 60898-1 да в соответствии с IEC 60947-2
Цветданные поставщика	белый

Монтаж и подключение 4

Подходит для установки заподлицоEF006573	Да
Индикатор положения контактаданные поставщика	да
Монтажная опораданные поставщика	DIN-рейка
Соединения – клеммыданные поставщика	единая клемма (Верхняя или нижняя) 1-25 мм² Жесткий единая клемма (Верхняя или нижняя) 1-16 мм² Гибкий

Механические характеристики 1

Момент затяжкиданные поставщика	2-2 Н-м Верхняя или нижняя

Классификация и назначение 7

Категория примененияданные поставщика	категория А в соответствии с EN 60947-2 категория А в соответствии с IEC 60947-2
Класс ограниченияданные поставщика	3 в соответствии с EN 60898-1 3 в соответствии с IEC 60898-1
Область примененияданные поставщика	распределение
Серияданные поставщика	iC60 Acti 9
Стандартыданные поставщика	EN 60947-2 IEC 60947-2 EN 60898-1 IEC 60898-1
Тип продуктаданные поставщика	миниатюрный автоматический выключатель
Тип сетиданные поставщика	Переменный ток постоянный ток

Прочие характеристики 20

Степень загрязненияEF002570	3
Отключение нейтралиEF005997	Да
Возможна дополнит комплектацияEF008148	Нет
Номин отключающая способность при коротком замыкании EN 60898 при 230 ВEF009556	10 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230ВEF009557	70 кА
номинальная рабочая отключающая способностьданные поставщика	70 кА 100 % в соответствии с EN 60947-2 - 12...60 В Переменный ток 50/60 Гц 70 кА 100 % в соответствии с EN 60947-2 - 220...240 V Переменный ток 50/60 Гц 70 кА 100 % в соответствии с IEC 60947-2 - 12.
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Защита от замыкания на землюданные поставщика	Без
Код кривойданные поставщика	D
Код отключающей способностиданные поставщика	H
Код совместимостиданные поставщика	iC60
Краткое название устройстваданные поставщика	iC60H
Наименование продуктаданные поставщика	Acti 9 iC60
Отключающая способностьданные поставщика	10000 А Icn в 230 В Переменный ток 50/60 Гц в соответствии с EN/МЭК 60898-1 15 кА Icu в 60...72 V постоянный ток в соответствии с EN/IEC 60947-2 20 кА Icu в 12...60 В постоянный ток в соответствии с E
Подготовка к работе в тропических условияхданные поставщика	2 в соответствии с IEC 60068-1
Сегмент рынкаданные поставщика	малые коммерческие предприятия
Совместимость распределительного блока с гребенчатыми шинамиданные поставщика	Верхняя или нижняя: Да
Степень загрязненияданные поставщика	3 в соответствии с EN 60947-2 3 в соответствии с IEC 60947-2 в единицах производителя
Технология расцепителяданные поставщика	термомагнитный
Шаг 9 ммданные поставщика	2

Размеры и упаковка

Изделие

Монтажная глубина - нишиEF000218	44.5 мм
Ширина по количеству модульных расстоянийEF002950	1
Сечение одножильного жёсткого проводаEF007337	1...25 мм кв.
Сечение многожильного гибкого проводаEF007343	1...16 мм кв.
Вес неттоданные поставщика	0.215 кг
Высота над уровнем моряданные поставщика	0...2000 м
Длина зачистки проводовданные поставщика	14 мм для Верхняя или нижняя соединение
