Schneider Electric

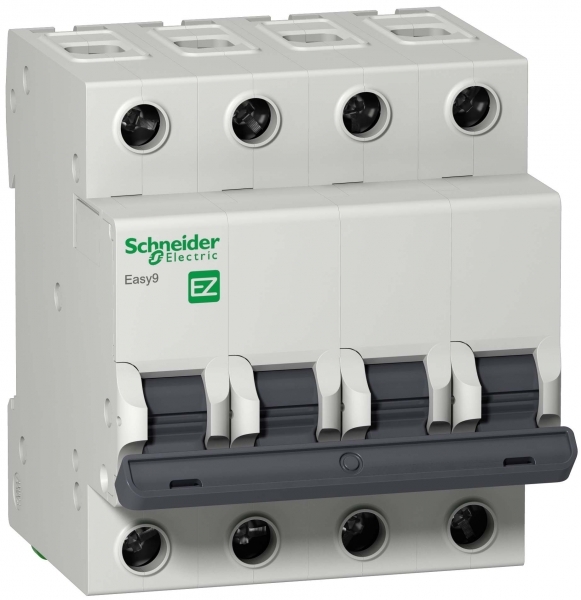

АВТ. ВЫКЛ. EASY 9 4П 40А С 4,5кА 400В
ИсточникКаталог Systeme Electric
КлассификацияEC000042
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Монтажная глубина - ниши45 мм
Номинальный ток40 А
Номинальное рабочее напряжение400 В
Частота50...60 Гц
Номин напряжение изоляции Ui500 В
Сечение одножильного жёсткого провода1...35 мм кв.
Сечение многожильного гибкого провода1...25 мм кв.
Рабочая температура окружающей среды25...60 °C
Описание и назначение
Автоматический выключатель серии Easy9 Schneider Electric, 4-полюсный, номинальный ток 40 А, характеристика С, Icn = 4.5 кА.
- Применяется в трехфазных сетях напряжением до 400 В.
- Предназначен для защиты от перегрузок и КЗ.
- Оснащен механизмом «мгновенного включения».
- Ударопрочный корпус из специального пластика с 6 металлическими заклепками.
- Монолитная лицевая панель обеспечивает защиту людей при аварийном отключении аппарата.
- Безопасные клеммы исключают попадание кабелей в заклеммное пространство.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 8
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Рабочая температура окружающей средыEF007515 | 25...60 °C |
| Механическая износостойкостьданные поставщика | 10000 циклы |
| Относительная влажностьданные поставщика | 95-95 % в -25-60 °C |
| Рабочая температураданные поставщика | -25-60 °C |
| Степень защиты ipданные поставщика | IP20 в соответствии с IEC 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-85 °C |
| Электрическая износостойкостьданные поставщика | 4000 циклы |
Электрические и световые параметры 20
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Номинальный токEF000227 | 40 А |
| Номинальное рабочее напряжениеEF000228 | 400 В |
| ЧастотаEF000416 | 50...60 Гц |
| Характеристика срабатывания - кривая токаEF000889 | C |
| Номин напряжение изоляции UiEF001366 | 500 В |
| Класс токоограниченияEF002568 | 3 |
| Количество защищенных полюсовEF005548 | 4 |
| Общ количество полюсовEF008618 | 4 |
| Номинальное импульсное выдерживаемое напряжениеEF011980 | 4 кВ |
| Индикатор наличия напряженияданные поставщика | без |
| Не содержит токсичных тяжелых металловданные поставщика | да |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 4 кВ в соответствии с IEC 60898-1 в единицах производителя |
| номинальное напряжение изоляцииданные поставщика | 500 В переменный ток 50/60 Гц в соответствии с IEC 60898-1 |
| номинальное рабочее напряжениеданные поставщика | 400 V переменный ток 50/60 Гц в единицах производителя |
| номинальный токданные поставщика | 40 А в единицах производителя |
| Описание полюсовданные поставщика | 4P |
| Предел электромагнитного отключенияданные поставщика | 5...10 x In |
| Частота сетиданные поставщика | 50/60 Гц |
| Число защищенных полюсовданные поставщика | 4 |
Материалы и конструкция 3
| Исполнение выключателяданные поставщика | защелкивающийся |
|---|---|
| Соответствие требованиям по изоляцииданные поставщика | Да в соответствии с IEC 60898-1 |
| Цветданные поставщика | серый (RAL 7035) |
Монтаж и подключение 3
| Индикатор положения контактаданные поставщика | да |
|---|---|
| Монтажная опораданные поставщика | DIN-рейка |
| Соединения – клеммыданные поставщика | зажим туннельного типа (верхняя или нижняя) 1-25 мм² гибкий зажим туннельного типа (верхняя или нижняя) 1-35 мм² жесткий |
Механические характеристики 1
| Момент затяжкиданные поставщика | 3.5-3.5 Н-м верхняя или нижняя |
|---|
Классификация и назначение 7
| Информация об исключениях по регламенту rohsданные поставщика | да |
|---|---|
| Область примененияданные поставщика | распределение |
| Серияданные поставщика | Easy9 |
| Стандартыданные поставщика | IEC 60898-1 |
| Тип приводаданные поставщика | тумблер |
| Тип продуктаданные поставщика | миниатюрный автоматический выключатель |
| Тип сетиданные поставщика | переменный ток |
Прочие характеристики 25
| Степень загрязненияEF002570 | 2 |
|---|---|
| Отключение нейтралиEF005997 | Да |
| Возможна дополнит комплектацияEF008148 | Да |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 ВEF009555 | 4.5 кА |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 ВEF009556 | 4.5 кА |
| номинальная рабочая отключающая способностьданные поставщика | 4.5 кА 100 % Icn в 400 V переменный ток 50/60 Гц в соответствии с IEC 60898-1 |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует |
| Защита от замыкания на землюданные поставщика | без |
| Код кривойданные поставщика | C |
| Краткое название устройстваданные поставщика | Easy9 модульные автоматические выключатели |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Не содержит ртутиданные поставщика | да |
| Отключающая способностьданные поставщика | 4500 А Icn в 230 В переменный ток 50/60 Гц в соответствии с IEC 60898-1 4500 А Icn в 400 V переменный ток 50/60 Гц в соответствии с IEC 60898-1 |
| Подготовка к работе в тропических условияхданные поставщика | 2 |
| Профиль кругооборотаданные поставщика | N/A |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Декларация по умолчанию (продукт вне сферы действия RoHS Китая) |
| Сегмент рынкаданные поставщика | рынок жилья малые коммерческие предприятия |
| Сертификатыданные поставщика | ГОСТ Р |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Технология расцепителяданные поставщика | термомагнитный |
| Шаг 9 ммданные поставщика | 8 |
| Экологическая отчетнстьданные поставщика | ENVPEP1504005 |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 45 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 4 |
| Сечение одножильного жёсткого проводаEF007337 | 1...35 мм кв. |
| Сечение многожильного гибкого проводаEF007343 | 1...25 мм кв. |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.085 × 0.071 × 0.075 см | 0.478 | 0.00045262 | |
| Контейнер | 288 шт. | 0.8 × 0.6 × 0.2 м | 146.17 | 0.096 | — |
| Контейнер | 576 шт. | 0.8 × 1.2 × 0.75 м | 330.575 | 0.72 | — |
| Групповая упаковка | 3 шт. | 0.228 × 0.088 × 0.08 м | 1.5 | 0.00160512 | |
| TRANSPORTING | 36 шт. | 0.4 × 0.3 × 0.3 м | 17.208 | 0.036 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.085 × 0.071 × 0.075 см
- Вес, кг
- 0.478
- Объём, м³
- 0.00045262
- EAN / GTIN
-
Контейнер
- В упаковке
- 288 шт.
- Габариты
- 0.8 × 0.6 × 0.2 м
- Вес, кг
- 146.17
- Объём, м³
- 0.096
- EAN / GTIN
- —
-
Контейнер
- В упаковке
- 576 шт.
- Габариты
- 0.8 × 1.2 × 0.75 м
- Вес, кг
- 330.575
- Объём, м³
- 0.72
- EAN / GTIN
- —
-
Групповая упаковка
- В упаковке
- 3 шт.
- Габариты
- 0.228 × 0.088 × 0.08 м
- Вес, кг
- 1.5
- Объём, м³
- 0.00160512
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 36 шт.
- Габариты
- 0.4 × 0.3 × 0.3 м
- Вес, кг
- 17.208
- Объём, м³
- 0.036
- EAN / GTIN
