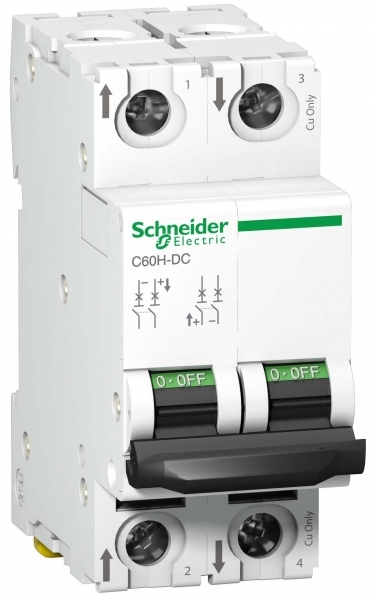

АВТ. ВЫКЛ.C60H-DC 2П 3А C 500В DC

Изображение может отличаться от конкретного исполнения.

Schneider Electric

АВТ. ВЫКЛ.C60H-DC 2П 3А C 500В DC

Артикул: A9N61523 ETIM-класс: EC000042 Обновлено: 21.06.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000042
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Монтажная глубина - ниши44 мм
Номинальный ток3 А
Номинальное рабочее напряжение440 В
Номин напряжение изоляции Ui500 В
Сечение одножильного жёсткого провода1...25 мм кв.
Сечение многожильного гибкого провода1...16 мм кв.
Рабочая температура окружающей среды-25...70 °C
Номинальное импульсное выдерживаемое напряжение6 кВ

Описание и назначение

Автоматический выключатель C60H-DC 2П 3А C 500В DC. диапазон: Acti 9 - тип устройства или его аксессуаров: миниатюрный автоматический выключатель - краткое название устройства: C60H-DC - область применения: распределение - тип сети: постоянный ток - технология блока контроля и управления: термомагнитный - отключающая способность: Icu 6 кА в 500 V постоянный ток в соответствии с EN 60947-2, Icu 10 кА в 440 V постоянный ток в соответствии с EN 60947-2, Icu 20 кА в 220 V постоянный ток в соответствии с GB 14048.2, Icu 20 кА в 250 V постоянный ток в соответствии с GB 14048.2, Icu 20 кА в 250 V постоянный ток в соответствии с IEC 60947-2, Icu 20 кА в 220 V постоянный ток в соответствии с IEC 60947-2, Icu 6 кА в 500 V постоянный ток в соответствии с IEC 60947-2, Icu 10 кА в 440 V постоянный ток в соответствии с IEC 60947-2 - категория применения : категория А в соответствии с IEC 60947-2, категория А в соответствии с EN 60947-2 - соответствие требованиям по изоляции : Да в соответствии с EN 60947-2, Да в соответствии с IEC 60947-2. Преимущества: .. применения: ..

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 6

Степень защиты - IPEF005474 IP20
Рабочая температура окружающей средыEF007515 -25...70 °C
Механическая износостойкостьданные поставщика 20000 циклы
Рабочая температура окружающей средыданные поставщика -25-70 °C в единицах производителя
Температура окружающей среды при храненииданные поставщика -40-85 °C
Электрическая износостойкостьданные поставщика 3000 циклы 500 V постоянный ток 6000 циклы 500 V постоянный ток

Электрические и световые параметры 18

Тип напряженияEF000187 DC (постоян.)
Номинальный токEF000227 3 А
Номинальное рабочее напряжениеEF000228 440 В
Характеристика срабатывания - кривая токаEF000889 C
Номин напряжение изоляции UiEF001366 500 В
Категория перенапряженияEF002569 4
Количество защищенных полюсовEF005548 2
Общ количество полюсовEF008618 2
Номинальное импульсное выдерживаемое напряжениеEF011980 6 кВ
Индикатор наличия напряженияданные поставщика индикация ВКЛ/ВЫКЛ
Категория перенапряженияданные поставщика IV в единицах производителя
номинальное импульсное выдерживаемое напряжениеданные поставщика 6 кВ в соответствии с EN 60947-2 6 кВ в соответствии с IEC 60947-2 в единицах производителя
номинальное напряжение изоляцииданные поставщика 500 В постоянный ток в соответствии с IEC 60947-2 500 В постоянный ток в соответствии с EN 60947-2
номинальное рабочее напряжениеданные поставщика 500 V постоянный ток в единицах производителя
номинальный токданные поставщика 3 А в 25 °C в единицах производителя
Описание полюсовданные поставщика 2P
Частота сетиданные поставщика 50/60 Гц
Число защищенных полюсовданные поставщика 2

Материалы и конструкция 4

Исполнение выключателяданные поставщика стационарный
Описание параметров блокировкиданные поставщика в положении О
Соответствие требованиям по изоляцииданные поставщика Да в соответствии с IEC 60947-2 Да в соответствии с EN 60947-2
Цветданные поставщика белый

Монтаж и подключение 3

Подходит для установки заподлицоEF006573 Да
Индикатор положения контактаданные поставщика да
Монтажная опораданные поставщика 35 мм симметричная DIN-рейка

Механические характеристики 1

Момент затяжкиданные поставщика силовая цепь: 2.5-2.5 Н-м верхняя или нижняя

Классификация и назначение 9

Информация об исключениях по регламенту rohsданные поставщика да
Категория примененияданные поставщика категория А в соответствии с EN 60947-2 категория А в соответствии с IEC 60947-2
Область примененияданные поставщика распределение
Серияданные поставщика Acti 9
Серия продуктаданные поставщика C60
Стандартыданные поставщика EN 60947-2 IEC 60947-2
Тип приводаданные поставщика тумблер
Тип продуктаданные поставщика миниатюрный автоматический выключатель
Тип сетиданные поставщика постоянный ток

Прочие характеристики 29

Степень загрязненияEF002570 3
Отключение нейтралиEF005997 Да
Возможна дополнит комплектацияEF008148 Нет
номинальная рабочая отключающая способностьданные поставщика 15 кА 75 % в соответствии с EN 60947-2 - 220 V постоянный ток 15 кА 75 % в соответствии с IEC 60947-2 - 220 V постоянный ток 15 кА 75 % в соответствии с EN 60947-2 - 250 V постоянный ток 15 кА 75 % в
Weeeданные поставщика На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Возможность блокировкиданные поставщика блокируется навесным замком
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директива ec rohsданные поставщика Соответствует
Защита от замыкания на землюданные поставщика без
Код кривойданные поставщика C
Код отключающей способностиданные поставщика H
Код совместимостиданные поставщика C60H-DC
Краткое название устройстваданные поставщика C60H-DC
Наименование продуктаданные поставщика Acti 9 C60H-DC
Не содержит особо опасных веществ согласно декларации reachданные поставщика да
Не содержит ртутиданные поставщика да
Отключающая способностьданные поставщика 10 кА Icu в 440 V постоянный ток в соответствии с EN 60947-2 10 кА Icu в 440 V постоянный ток в соответствии с IEC 60947-2 6 кА Icu в 500 V постоянный ток в соответствии с EN 60947-2 6 кА Icu в 500 V
Подготовка к работе в тропических условияхданные поставщика 2 в соответствии с IEC 60068-2
Профиль кругооборотаданные поставщика N/A
Регламент reachданные поставщика Содержание особо опасных веществ не превышает пороговую величину
Регламент rohs китаяданные поставщика Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Сегмент рынкаданные поставщика рынок жилья малые коммерческие предприятия
Совместимость продуктаданные поставщика комплектующие C60 вспомогательный C60
Совместимость распределительного блока с гребенчатыми шинамиданные поставщика верхняя или нижняя: стандартный
Статус устойчивого продуктаданные поставщика Грин Премиум продукция
Степень загрязненияданные поставщика 3 в соответствии с EN 60947-2 3 в соответствии с IEC 60947-2 в единицах производителя
Технология расцепителяданные поставщика термомагнитный
Шаг 9 ммданные поставщика 4
Экологическая отчетнстьданные поставщика ENVPEP120608EN_V0

Размеры и упаковка

Изделие

Монтажная глубина - нишиEF000218 44 мм
Ширина по количеству модульных расстоянийEF002950 2
Сечение одножильного жёсткого проводаEF007337 1...25 мм кв.
Сечение многожильного гибкого проводаEF007343 1...16 мм кв.
Высота над уровнем моряданные поставщика 2000 м
