Schneider Electric

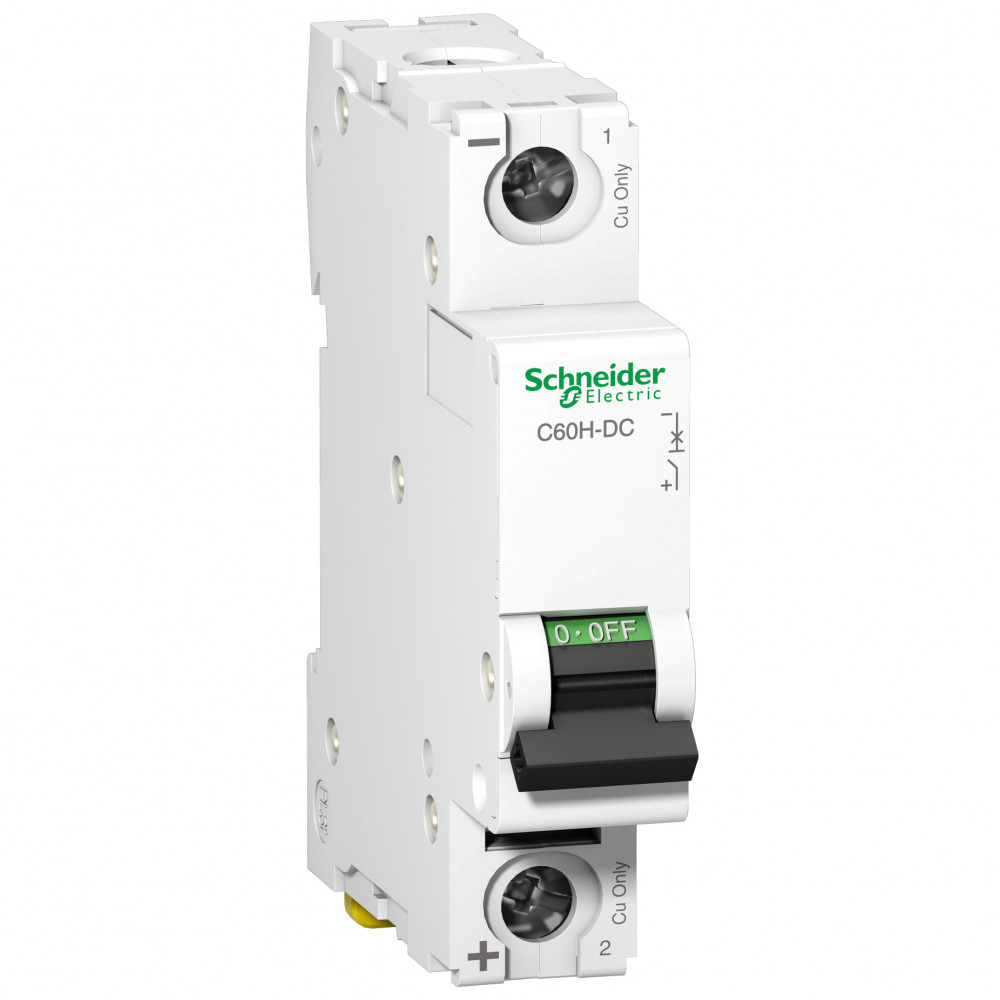

АВТ. ВЫКЛ.C60H-DC 1П 50А C 250В DC
ИсточникКаталог Systeme Electric
КлассификацияEC000042
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Монтажная глубина - ниши44 мм
Номинальный ток50 А
Номинальное рабочее напряжение220 В
Номин напряжение изоляции Ui500 В
Сечение одножильного жёсткого провода1...35 мм кв.
Сечение многожильного гибкого провода1...25 мм кв.
Рабочая температура окружающей среды-25...70 °C
Номинальное импульсное выдерживаемое напряжение6 кВ
Описание и назначение
Автоматический выключатель C60H-DC 1П 50А C 250В DC. диапазон: Acti 9 - тип устройства или его аксессуаров: миниатюрный автоматический выключатель - краткое название устройства: C60H-DC - область применения: распределение - тип сети: постоянный ток - технология блока контроля и управления: термомагнитный - отключающая способность: Icu 10 кА в 220 V постоянный ток в соответствии с IEC 60947-2, Icu 20 кА в 110 В постоянный ток в соответствии с EN 60947-2, Icu 20 кА в 110 В постоянный ток в соответствии с IEC 60947-2, Icu 6 кА в 250 V постоянный ток в соответствии с IEC 60947-2, Icu 6 кА в 250 V постоянный ток в соответствии с EN 60947-2, Icu 10 кА в 220 V постоянный ток в соответствии с EN 60947-2 - категория применения : категория А в соответствии с EN 60947-2, категория А в соответствии с IEC 60947-2 - соответствие требованиям по изоляции : Да в соответствии с EN 60947-2, Да в соответствии с IEC 60947-2. Преимущества: .. применения: ..
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Рабочая температура окружающей средыEF007515 | -25...70 °C |
| Механическая износостойкостьданные поставщика | 20000 циклы |
| Рабочая температура окружающей средыданные поставщика | -25-70 °C в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-85 °C |
| Электрическая износостойкостьданные поставщика | 3000 циклы 250 В Постоянный ток (DC) 6000 циклы 250 В Постоянный ток (DC) |
Электрические и световые параметры 18
| Тип напряженияEF000187 | DC (постоян.) |
|---|---|
| Номинальный токEF000227 | 50 А |
| Номинальное рабочее напряжениеEF000228 | 220 В |
| Характеристика срабатывания - кривая токаEF000889 | C |
| Номин напряжение изоляции UiEF001366 | 500 В |
| Категория перенапряженияEF002569 | 4 |
| Количество защищенных полюсовEF005548 | 1 |
| Общ количество полюсовEF008618 | 1 |
| Номинальное импульсное выдерживаемое напряжениеEF011980 | 6 кВ |
| Индикатор наличия напряженияданные поставщика | индикация ВКЛ/ОТКЛ |
| Категория перенапряженияданные поставщика | IV в единицах производителя |
| номинальное напряжение изоляцииданные поставщика | 500 В Постоянный ток (DC) в соответствии с IEC 60947-2 500 В Постоянный ток (DC) в соответствии с EN 60947-2 |
| Номинальное рабочее напряжениеданные поставщика | 250 В Постоянный ток (DC) в единицах производителя |
| Номинальный токданные поставщика | 50 А в 25 °C в единицах производителя |
| Описание полюсовданные поставщика | 1P |
| Тип управленияданные поставщика | рычаг управления |
| Частота сетиданные поставщика | 50/60 Гц |
| Число защищенных полюсовданные поставщика | 1 |
Материалы и конструкция 4
| Исполнение монтажаданные поставщика | стационарный |
|---|---|
| Описание параметров блокировкиданные поставщика | в положении О |
| Соответствие требованиям по изоляцииданные поставщика | да в соответствии с IEC 60947-2 да в соответствии с EN 60947-2 |
| Цветданные поставщика | Белый |
Монтаж и подключение 3
| Подходит для установки заподлицоEF006573 | Да |
|---|---|
| Индикатор положения контактаданные поставщика | да |
| Способ монтажаданные поставщика | 35 мм симметричная DIN-рейка |
Механические характеристики 1
| Момент затяжкиданные поставщика | Силовая цепь: 2.5-2.5 Н·м Верхняя или нижняя |
|---|
Классификация и назначение 6
| Категория примененияданные поставщика | категория А в соответствии с EN 60947-2 категория А в соответствии с IEC 60947-2 |
|---|---|
| Область примененияданные поставщика | распределение |
| Серияданные поставщика | C60 Acti 9 |
| Стандартыданные поставщика | EN 60947-2 IEC 60947-2 |
| Тип продуктаданные поставщика | Автоматический выключатель |
| Тип сетиданные поставщика | Постоянный ток (DC) |
Прочие характеристики 20
| Степень загрязненияEF002570 | 3 |
|---|---|
| Отключение нейтралиEF005997 | Да |
| Возможна дополнит комплектацияEF008148 | Нет |
| Возможность блокировкиданные поставщика | блокируется навесным замком |
| Защита от замыкания на землюданные поставщика | без |
| Код отключающей способностиданные поставщика | H |
| Код совместимостиданные поставщика | C60H-DC |
| Краткое название устройстваданные поставщика | C60H-DC |
| Наименование продуктаданные поставщика | Acti 9 C60H-DC |
| Номинальная рабочая отключающая способностьданные поставщика | 15 кА 75 % в соответствии с EN 60947-2 - 110 В Постоянный ток (DC) 15 кА 75 % в соответствии с IEC 60947-2 - 110 В Постоянный ток (DC) 4.5 кА 75 % в соответствии с EN 60947-2 - 250 В Постоянный ток (D |
| номинальное импульсное выдерживаемое наданные поставщика | 6 кВ в соответствии с EN 60947-2 6 кВ в соответствии с IEC 60947-2 |
| Обозначение кривойданные поставщика | С |
| Отключающая способностьданные поставщика | 10 кА Icu в 220 В Постоянный ток (DC) в соответствии с EN 60947-2 10 кА Icu в 220 В Постоянный ток (DC) в соответствии с IEC 60947-2 6 кА Icu в 250 В Постоянный ток (DC) в соответствии с EN 60947-2 6 |
| Подготовка к работе в тропических условияхданные поставщика | 2 в соответствии с IEC 60068-2 |
| Сегмент рынкаданные поставщика | Малые коммерческие предприятия Жилищный сектор |
| Совместимость продуктаданные поставщика | вспомогательный C60 комплектующие C60 |
| Совместимость распределительного блока с гданные поставщика | Верхняя или нижняя: Стандартный |
| Степень загрязненияданные поставщика | 3 в соответствии с EN 60947-2 3 в соответствии с IEC 60947-2 в единицах производителя |
| Технология расцепителяданные поставщика | термомагнитный |
| Шаг 9 ммданные поставщика | 2 |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 44 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 2 |
| Сечение одножильного жёсткого проводаEF007337 | 1...35 мм кв. |
| Сечение многожильного гибкого проводаEF007343 | 1...25 мм кв. |
| Вес неттоданные поставщика | 0.128 кг |
| Высота над уровнем моряданные поставщика | 2000 м |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.075 × 0.018 × 0.07 см | 0.122 | 9.45e-05 | |
| Групповая упаковка | 12 шт. | 0.22 × 0.08 × 0.09 м | 1.51 | 0.001584 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.075 × 0.018 × 0.07 см
- Вес, кг
- 0.122
- Объём, м³
- 9.45e-05
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 12 шт.
- Габариты
- 0.22 × 0.08 × 0.09 м
- Вес, кг
- 1.51
- Объём, м³
- 0.001584
- EAN / GTIN
