DEKraft

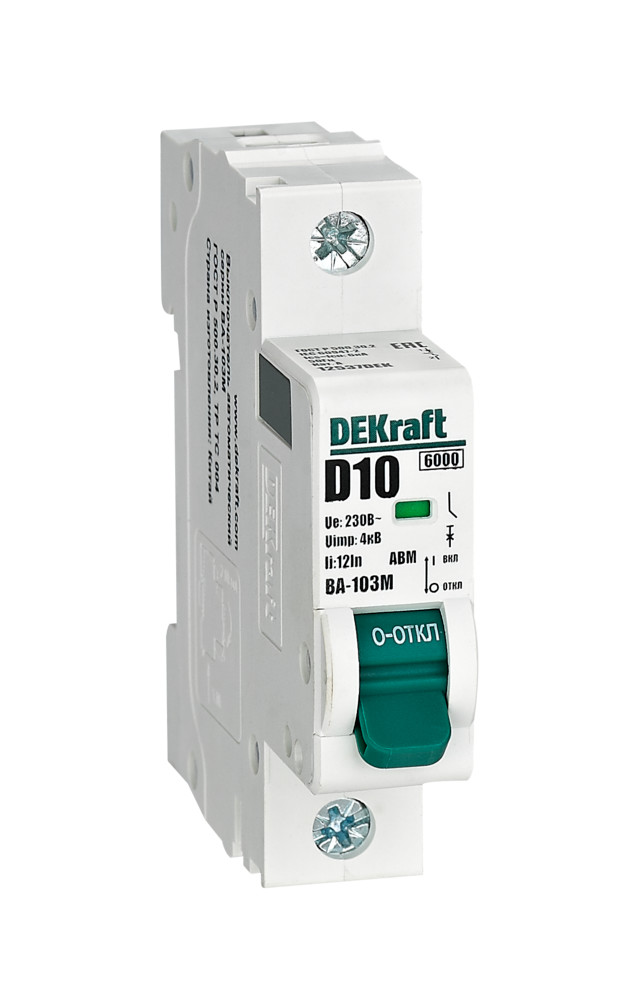

Авт. выкл. без теплозащиты 1P 10А х-ка D 6кА ВА-103M
ИсточникКаталог Systeme Electric
КлассификацияEC000042
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Монтажная глубина - ниши73 мм
Номинальный ток10 А
Номинальное рабочее напряжение400 В
Частота50...50 Гц
Номин напряжение изоляции Ui2000 В
Отключающая способность по EN 608986 кА
Тип напряженияAC (перемен.)
Характеристика срабатывания - кривая токаD
Описание и назначение
Автоматический выключатель без теплозащиты серии ВА-103M DEKraft; 1P; ном. ток 10 А; ном. раб. напряжение 230 В; кривая отключения D. Автоматические выключатели серии ВА-103М имеют специальное назначение для систем противопожарной защиты и вентиляции и выдерживают ток КЗ до 6000 А. Также они могут использоваться для нечастых оперативных включений и отключений указанных цепей. Автоматические выключатели соответствуют директиве RoHS, имеют расширенный диапазон рабочих температур от -25 до +60 °C, удобны и безопасны в эксплуатации.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP20 |
|---|
Электрические и световые параметры 8
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Номинальный токEF000227 | 10 А |
| Номинальное рабочее напряжениеEF000228 | 400 В |
| ЧастотаEF000416 | 50...50 Гц |
| Характеристика срабатывания - кривая токаEF000889 | D |
| Номин напряжение изоляции UiEF001366 | 2000 В |
| Класс токоограниченияEF002568 | 3 |
| Общ количество полюсовEF008618 | 1 |
Прочие характеристики 3
| Отключающая способность по EN 60898EF006064 | 6 кА |
|---|---|
| Возможна дополнит комплектацияEF008148 | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 73 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 1 |
