Контакт дополнительный для ВА-101 нов.
Systeme Electric · артикул 18100DEK
Изображение может отличаться от конкретного исполнения.
DEKraft

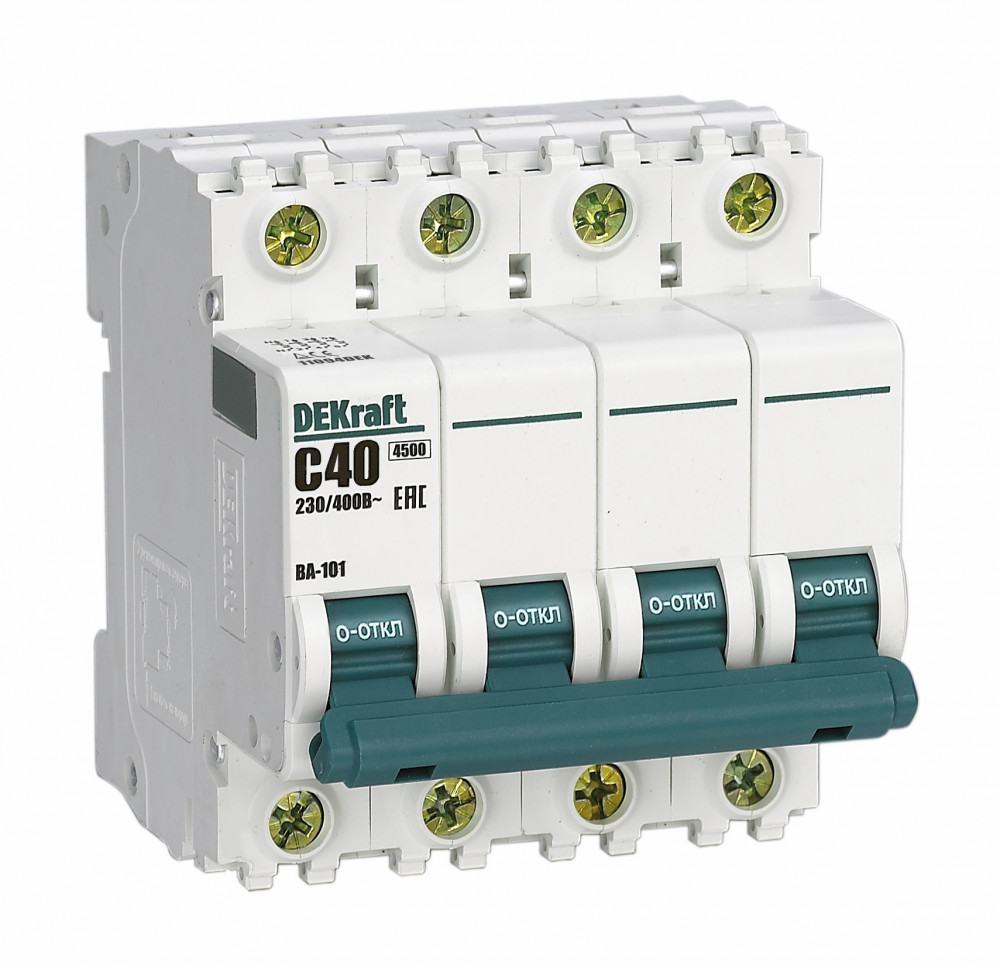

Авт. выкл. 4Р 40А х-ка C ВА-101 4,5кА
ИсточникКаталог Systeme Electric
КлассификацияEC000042
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Монтажная глубина - ниши72 мм
Номинальный ток40 А
Номинальное рабочее напряжение400 В
Частота50...50 Гц
Отключающая способность по EN 608984.5 кА
Тип напряженияAC (перемен.)
Характеристика срабатывания - кривая токаC
Степень защиты - IPIP20
Описание и назначение
Автоматический выключатель серии ВА-101 DEKraft; 4P; номинальный ток 40 А; характеристика С; отключающая способность 4,5 кА. 5 монолитных заклепок повышают прочность корпуса аппарата. Сплошная лицевая панель обеспечивает безопасность эксплуатации аппарата. Боковые каналы охлаждения повышают стабильность работы при высоких температурах окружающей среды. Есть возможность установки дополнительных аксессуаров с левой стороны устройства. Аппарат на 100% совместим с корпусами DEKraft и Systeme Electric.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP20 |
|---|
Электрические и световые параметры 7
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Номинальный токEF000227 | 40 А |
| Номинальное рабочее напряжениеEF000228 | 400 В |
| ЧастотаEF000416 | 50...50 Гц |
| Характеристика срабатывания - кривая токаEF000889 | C |
| Класс токоограниченияEF002568 | 3 |
| Общ количество полюсовEF008618 | 4 |
Прочие характеристики 5
| Степень загрязненияEF002570 | 3 |
|---|---|
| Отключение нейтралиEF005997 | Да |
| Отключающая способность по EN 60898EF006064 | 4.5 кА |
| Возможна дополнит комплектацияEF008148 | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 3 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 72 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 4 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.0785 × 0.0708 × 0.08 см | 0.433 | 0.00044462 | |
| Контейнер | 1080 шт. | 0.08 × 0.0708 × 0.0785 см | 0.349 | 0.00044462 | — |
| Групповая упаковка | 3 шт. | 0.221 × 0.079 × 0.082 м | 1.145 | 0.00143163 | |
| TRANSPORTING | 36 шт. | 0.25 × 0.245 × 0.355 м | 13.73 | 0.02174375 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.0785 × 0.0708 × 0.08 см
- Вес, кг
- 0.433
- Объём, м³
- 0.00044462
- EAN / GTIN
-
Контейнер
- В упаковке
- 1080 шт.
- Габариты
- 0.08 × 0.0708 × 0.0785 см
- Вес, кг
- 0.349
- Объём, м³
- 0.00044462
- EAN / GTIN
- —
-
Групповая упаковка
- В упаковке
- 3 шт.
- Габариты
- 0.221 × 0.079 × 0.082 м
- Вес, кг
- 1.145
- Объём, м³
- 0.00143163
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 36 шт.
- Габариты
- 0.25 × 0.245 × 0.355 м
- Вес, кг
- 13.73
- Объём, м³
- 0.02174375
- EAN / GTIN
