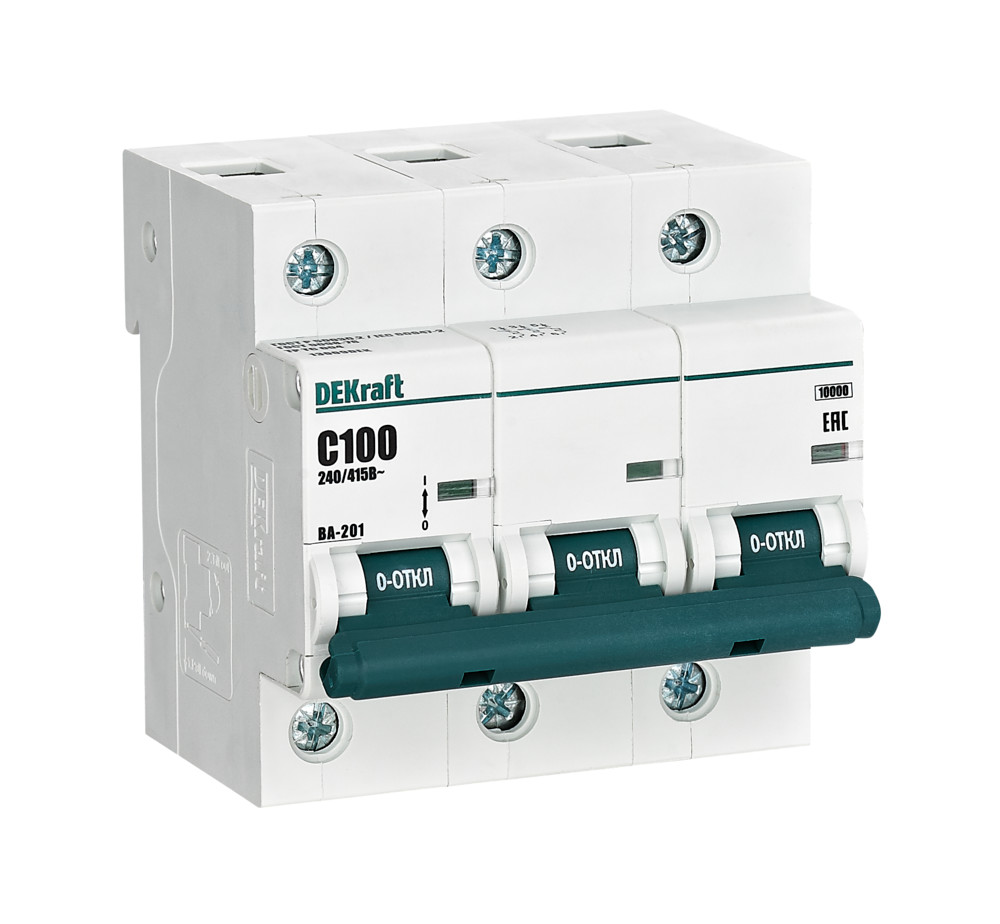

Изображение может отличаться от конкретного исполнения.
DEKraft
Авт. выкл. 3Р 100А х-ка С ВА-201 10кА
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Автоматический выключатель серии ВА-201 DEKraft; 3P; номинальный ток 100 А; характеристика С; отключающая способность 10 кА; ширина модуля 27мм. Монолитная лицевая панель обеспечивает безопасную эксплуатацию аппарата. Окошко-индикатор всегда показывает состояние аппарата вне зависимости от положения рукоятки управления. Двухпозиционная защелка облегчает монтаж выключателя. Аппарат на 100% совместим с корпусами и оболочками DEKraft, Systeme Electric.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP20 |
|---|
Электрические и световые параметры 7
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Номинальный токEF000227 | 100 А |
| Номинальное рабочее напряжениеEF000228 | 400 В |
| ЧастотаEF000416 | 50...50 Гц |
| Характеристика срабатывания - кривая токаEF000889 | C |
| Класс токоограниченияEF002568 | 3 |
| Общ количество полюсовEF008618 | 3 |
Прочие характеристики 5
| Степень загрязненияEF002570 | 3 |
|---|---|
| Отключение нейтралиEF005997 | Нет |
| Отключающая способность по EN 60898EF006064 | 10 кА |
| Возможна дополнит комплектацияEF008148 | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 3 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 72 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 6 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.074 × 0.081 × 0.084 м | 0.478 | 0.00050349 | |
| Контейнер | 864 шт. | 0.8 × 1.2 × 1.1 м | 456 | 1.056 | — |
| Групповая упаковка | 4 шт. | 0.082 × 0.33 × 0.09 м | 2.112 | 0.0024354 | |
| TRANSPORTING | 36 шт. | 0.3 × 0.3 × 0.4 м | 19 | 0.036 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.074 × 0.081 × 0.084 м
- Вес, кг
- 0.478
- Объём, м³
- 0.00050349
- EAN / GTIN
-
Контейнер
- В упаковке
- 864 шт.
- Габариты
- 0.8 × 1.2 × 1.1 м
- Вес, кг
- 456
- Объём, м³
- 1.056
- EAN / GTIN
- —
-
Групповая упаковка
- В упаковке
- 4 шт.
- Габариты
- 0.082 × 0.33 × 0.09 м
- Вес, кг
- 2.112
- Объём, м³
- 0.0024354
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 36 шт.
- Габариты
- 0.3 × 0.3 × 0.4 м
- Вес, кг
- 19
- Объём, м³
- 0.036
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
