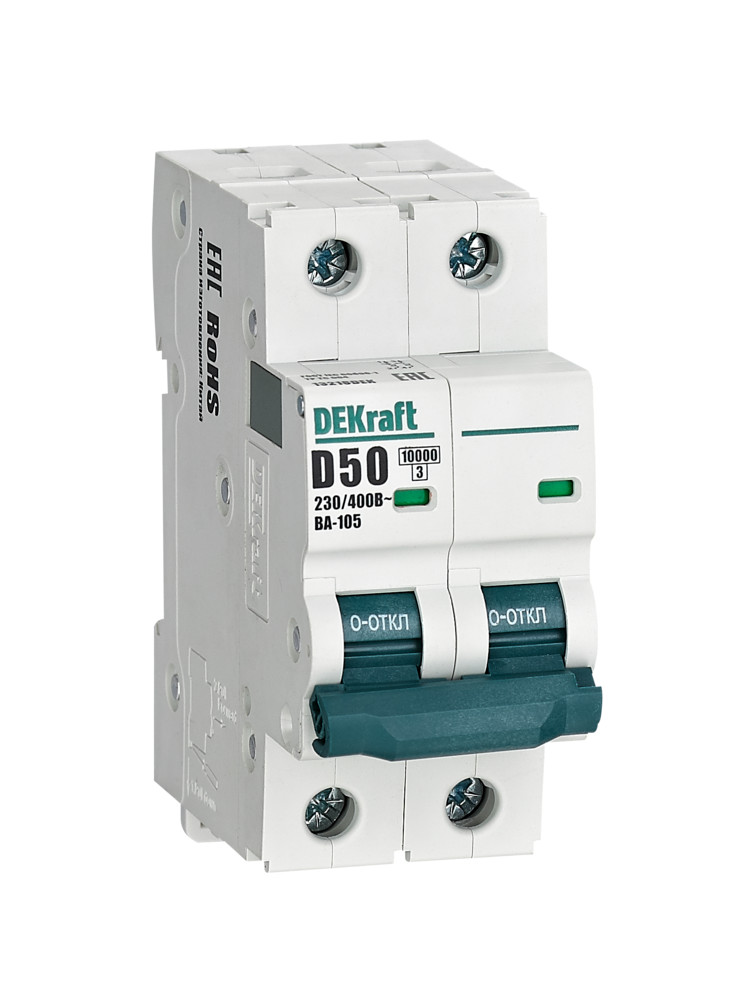

Авт. выкл. 2P 50A х-ка D ВА-105 10кА
ИсточникКаталог Systeme Electric
КлассификацияEC000042
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Монтажная глубина - ниши73 мм
Номинальный ток50 А
Номинальное рабочее напряжение220 В
Частота50...50 Гц
Отключающая способность по EN 6089810 кА
Тип напряженияAC (перемен.)
Характеристика срабатывания - кривая токаD
Степень защиты - IPIP20
Описание и назначение
Автоматический выключатель серии ВА-105 DEKraft; 2P; ном. ток 50 А; характеристика D; откл. способность 10 кА; ширина модуля 18мм. Аппараты имеют механизм мгновенной коммутации, 6 монолитных заклепок, которые повышают прочность корпуса. Боковые каналы охлаждения повышают стабильность работы при высоких температурах окружающей среды. Есть возможность установки дополнительных аксессуаров с левой стороны устройства. Аппарат на 100% совместим с корпусами и оболочками DEKraft и Systeme Electric.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP20 |
|---|
Электрические и световые параметры 8
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Номинальный токEF000227 | 50 А |
| Номинальное рабочее напряжениеEF000228 | 220 В |
| ЧастотаEF000416 | 50...50 Гц |
| Характеристика срабатывания - кривая токаEF000889 | D |
| Класс токоограниченияEF002568 | 3 |
| Количество защищенных полюсовEF005548 | 2 |
| Общ количество полюсовEF008618 | 2 |
Прочие характеристики 5
| Степень загрязненияEF002570 | 3 |
|---|---|
| Отключение нейтралиEF005997 | Да |
| Отключающая способность по EN 60898EF006064 | 10 кА |
| Возможна дополнит комплектацияEF008148 | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 73 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 2 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.072 × 0.036 × 0.092 см | 0.23 | 0.00023846 | |
| Контейнер | 1440 шт. | 1.2 × 0.8 × 1.1 м | 333 | 1.056 | — |
| Групповая упаковка | 6 шт. | 0.082 × 0.22 × 0.1 м | 1.402 | 0.001804 | |
| TRANSPORTING | 60 шт. | 0.29 × 0.278 × 0.382 м | 14.02 | 0.03079684 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.072 × 0.036 × 0.092 см
- Вес, кг
- 0.23
- Объём, м³
- 0.00023846
- EAN / GTIN
-
Контейнер
- В упаковке
- 1440 шт.
- Габариты
- 1.2 × 0.8 × 1.1 м
- Вес, кг
- 333
- Объём, м³
- 1.056
- EAN / GTIN
- —
-
Групповая упаковка
- В упаковке
- 6 шт.
- Габариты
- 0.082 × 0.22 × 0.1 м
- Вес, кг
- 1.402
- Объём, м³
- 0.001804
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 60 шт.
- Габариты
- 0.29 × 0.278 × 0.382 м
- Вес, кг
- 14.02
- Объём, м³
- 0.03079684
- EAN / GTIN
