DEKraft

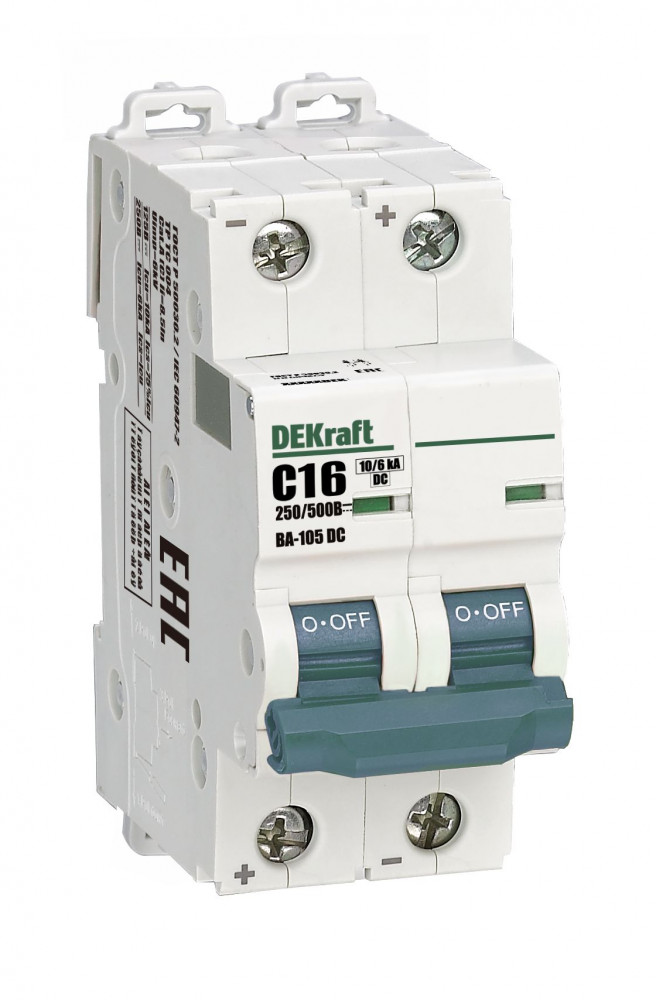

Авт. выкл. 2P 16A х-ка C 500В DC ВА-105
ИсточникКаталог Systeme Electric
КлассификацияEC000042
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номинальный ток16 А
Номинальное рабочее напряжение250 В
Отключающая способность по EN 6089810 кА
Тип напряженияDC (постоян.)
Характеристика срабатывания - кривая токаC
Степень защиты - IPIP20
Ширина по количеству модульных расстояний2
Отключение нейтралиНет
Описание и назначение
Автоматический выключатель серии ВА-105 DC DEKraft; 2P; ном. ток 16 А; характеристика C; откл. способность Icn = 10 кА при 250 В/6 кА при 500 В; установка – на DIN-рейку; ширина – 1 мод. х 18 мм. Выключатели ВА-105 DC применяются для защиты от перегрузки и КЗ в цепях постоянного тока, в частности в системах автоматизации и управления, транспорта, генерации и распределения электроэнергии и др. Окошко-индикатор всегда показывает состояние аппарата вне зависимости от положения рукоятки управления.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP20 |
|---|
Электрические и световые параметры 5
| Тип напряженияEF000187 | DC (постоян.) |
|---|---|
| Номинальный токEF000227 | 16 А |
| Номинальное рабочее напряжениеEF000228 | 250 В |
| Характеристика срабатывания - кривая токаEF000889 | C |
| Общ количество полюсовEF008618 | 2 |
Прочие характеристики 4
| Отключение нейтралиEF005997 | Нет |
|---|---|
| Отключающая способность по EN 60898EF006064 | 10 кА |
| Возможна дополнит комплектацияEF008148 | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Изделие
| Ширина по количеству модульных расстоянийEF002950 | 2 |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.0785 × 0.036 × 0.092 см | 0.255 | 0.00025999 | |
| Контейнер | 1440 шт. | 1.2 × 0.8 × 1.1 м | 367 | 1.056 | — |
| Групповая упаковка | 6 шт. | 0.082 × 0.22 × 0.1 м | 1.54 | 0.001804 | |
| TRANSPORTING | 60 шт. | 0.6 × 0.282 × 0.4 м | 15.4 | 0.06768 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.0785 × 0.036 × 0.092 см
- Вес, кг
- 0.255
- Объём, м³
- 0.00025999
- EAN / GTIN
-
Контейнер
- В упаковке
- 1440 шт.
- Габариты
- 1.2 × 0.8 × 1.1 м
- Вес, кг
- 367
- Объём, м³
- 1.056
- EAN / GTIN
- —
-
Групповая упаковка
- В упаковке
- 6 шт.
- Габариты
- 0.082 × 0.22 × 0.1 м
- Вес, кг
- 1.54
- Объём, м³
- 0.001804
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 60 шт.
- Габариты
- 0.6 × 0.282 × 0.4 м
- Вес, кг
- 15.4
- Объём, м³
- 0.06768
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 5; ниже показаны отобранные.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
