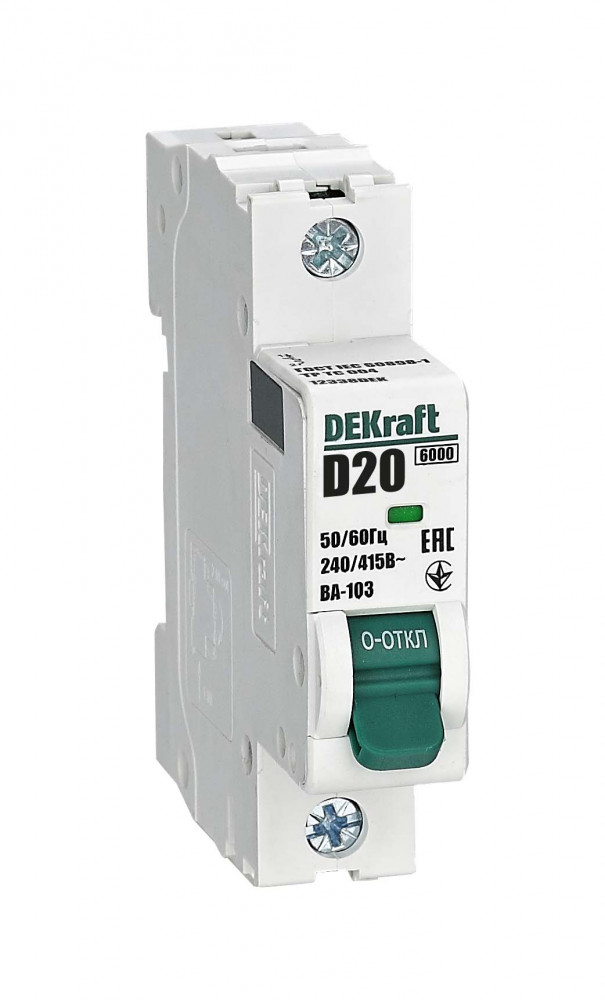

Авт. выкл. 1Р 20А х-ка D ВА-103 6кА нов.
ИсточникКаталог Systeme Electric
КлассификацияEC000042
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Монтажная глубина - ниши78.5 мм
Номинальный ток20 А
Номинальное рабочее напряжение240 В
Частота50...60 Гц
Номин напряжение изоляции Ui500 В
Отключающая способность по EN 608986 кА
Тип напряженияAC (перемен.)
Характеристика срабатывания - кривая токаD
Описание и назначение
Автоматический выключатель серии ВА-103 NEW DEKraft; 1P; номинальный ток 20 А; характеристика D; отключающая способность 6 кА, что позволяет использовать аппараты в качестве вводных. 5 монолитных заклепок повышают прочность корпуса аппарата. Окошко-индикатор всегда показывает состояние контактов вне зависимости от положения рукоятки управления. Боковые каналы охлаждения повышают стабильность работы при высоких температурах окружающей среды. Есть возможность установки дополнительных аксессуаров с левой стороны устройства. Аппарат на 100% совместим с корпусами и оболочками DEKraft, Systeme Electric.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP20 |
|---|
Электрические и световые параметры 8
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Номинальный токEF000227 | 20 А |
| Номинальное рабочее напряжениеEF000228 | 240 В |
| ЧастотаEF000416 | 50...60 Гц |
| Характеристика срабатывания - кривая токаEF000889 | D |
| Номин напряжение изоляции UiEF001366 | 500 В |
| Количество защищенных полюсовEF005548 | 1 |
| Общ количество полюсовEF008618 | 1 |
Прочие характеристики 4
| Степень загрязненияEF002570 | 2 |
|---|---|
| Отключающая способность по EN 60898EF006064 | 6 кА |
| Возможна дополнит комплектацияEF008148 | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 78.5 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 1 |
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 8; ниже показаны отобранные.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
