Systeme Electric · артикул 18100DEK
Изображение может отличаться от конкретного исполнения.
DEKraft

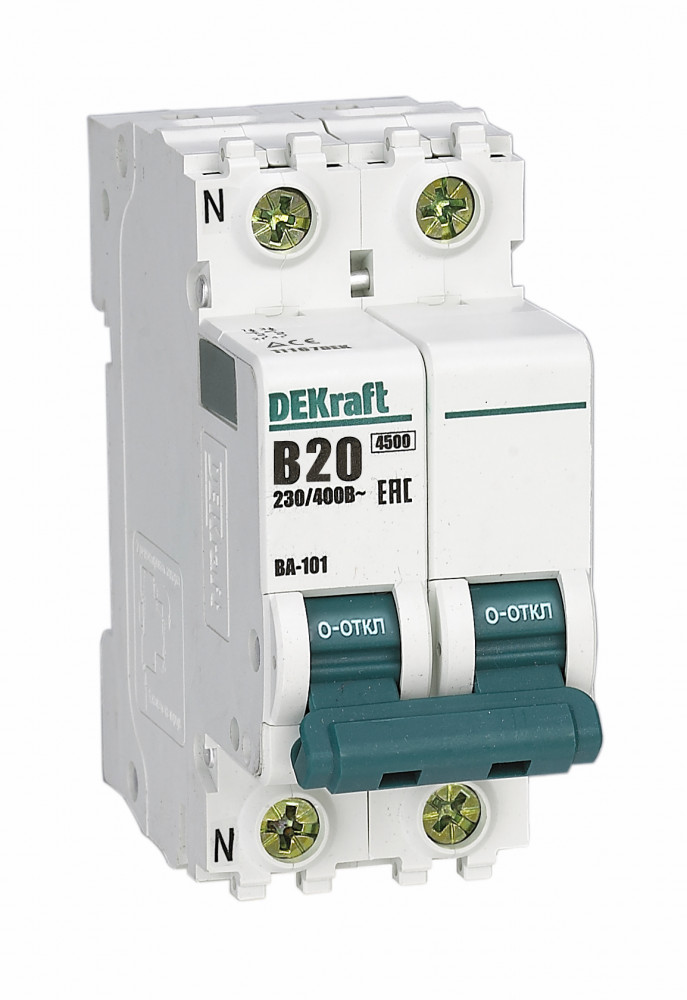

Авт. выкл. 1P+N 20А х-ка B ВА-101 4,5кА
ИсточникКаталог Systeme Electric
КлассификацияEC000042
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Монтажная глубина - ниши73 мм
Номинальный ток20 А
Номинальное рабочее напряжение220 В
Отключающая способность по EN 608984.5 кА
Тип напряженияAC (перемен.)
Характеристика срабатывания - кривая токаB
Степень защиты - IPIP20
Класс токоограничения3
Описание и назначение
Автоматический выключатель серии ВА-101 DEKraft; 1P+N, номинальный ток 20 А; характеристика В; отключающая способность 4,5 кА. 5 монолитных заклепок повышают прочность корпуса аппарата. Сплошная лицевая панель обеспечивает безопасность эксплуатации аппарата. Боковые каналы охлаждения повышают стабильность работы при высоких температурах окружающей среды. Есть возможность установки дополнительных аксессуаров с левой стороны устройства.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP20 |
|---|
Электрические и световые параметры 7
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Номинальный токEF000227 | 20 А |
| Номинальное рабочее напряжениеEF000228 | 220 В |
| Характеристика срабатывания - кривая токаEF000889 | B |
| Класс токоограниченияEF002568 | 3 |
| Количество защищенных полюсовEF005548 | 1 |
| Общ количество полюсовEF008618 | 2 |
Прочие характеристики 4
| Отключение нейтралиEF005997 | Да |
|---|---|
| Отключающая способность по EN 60898EF006064 | 4.5 кА |
| Возможна дополнит комплектацияEF008148 | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 3 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 73 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 2 |
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 8; ниже показаны отобранные.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
