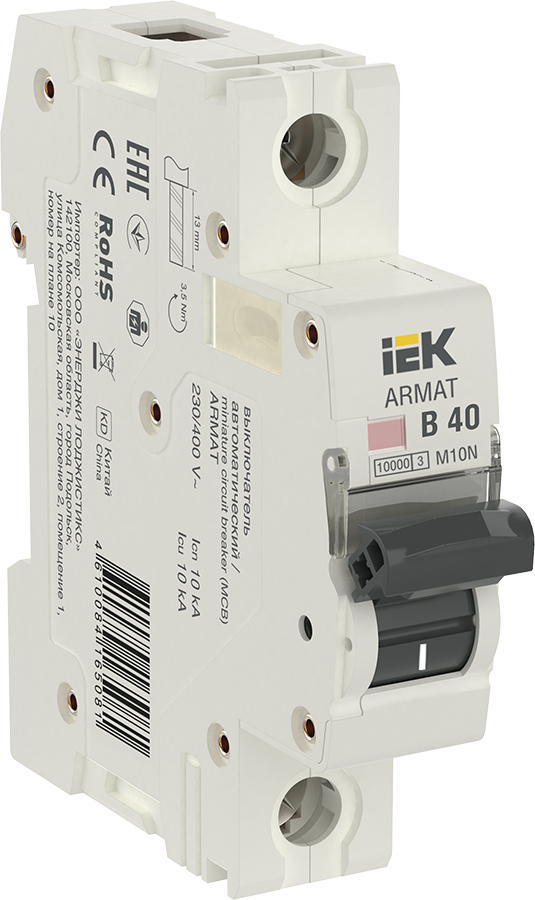

ARMAT Автоматический выключатель M10N 1P B 40А IEK

Изображение может отличаться от конкретного исполнения.

IEK

ARMAT Автоматический выключатель M10N 1P B 40А IEK

Артикул: AR-M10N-1-B040 ETIM-класс: EC000042 EAN: 4610084165098 EAN: 4610084165104 Обновлено: 02.08.2026
ИсточникКаталог IEK
КлассификацияEC000042
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Рабочая температура окружающей среды-40...70 °C
Тип монтажана DIN-рейку
Тип напряженияПеременный (AC)
Номинальный ток40
Номинальное рабочее напряжение400
Макс сечение входящего кабеля25
Частота50
Режим работыПродолжительный-S1

Описание и назначение

Автоматические выключатели ARMAT серии M10N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M10N составляет 10 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Степень защиты - IPEF005474 IP20
Рабочая температура окружающей средыEF007515 -40...70 °C
Мех износостойкостьданные поставщика 20000 циклов
Наличие взрывозащитыданные поставщика Без взрывозащиты
Электр износостойкостьданные поставщика 10000 циклов

Электрические и световые параметры 16

Тип напряженияEF000187 Переменный (AC)
Номинальный токEF000227 40
Номинальное рабочее напряжениеEF000228 400
ЧастотаEF000416 50
Режим работыEF000453 Продолжительный-S1
Характеристика срабатывания - кривая токаEF000889 B
Номин напряжение изоляции UiEF001366 500
Количество полюсовEF001391 1
Класс токоограниченияEF002568 3
Номин импульсное выдерживаемое напряжениеEF002578 6
Количество защищенных полюсовEF005548 1
Общ количество полюсовEF008618 1
Класс защиты от поражения электрическим токомданные поставщика 0
Количество силовых полюсовданные поставщика 1
Наличие электромагнитного расцепителяданные поставщика Да
Наличие электронного расцепителяданные поставщика Нет

Монтаж и подключение 4

Тип монтажаEF000003 на DIN-рейку
Тип подключенияEF003961 Винтовое соединение
Возможность присоединения шинданные поставщика PIN (штырь), FORK (вилка)
Тип монтажной рейкиданные поставщика 35x7.5

Классификация и назначение 2

Тип расцепителяEF007007 Тепловой, электромагнитный
Сфера примененияданные поставщика Бытовое

Прочие характеристики 10

Потери энергииEF005387 7.5
Отключение нейтралиEF005997 Нет
Отключающая способность по EN 60898EF006064 10
Возможна дополнит комплектацияEF008148 Да
Номин отключающая способность при коротком замыкании EN 60898 при 400 ВEF009555 10
Номин отключающая способность при коротком замыкании EN 60898 при 230 ВEF009556 10
Время срабатывания расцепителя в зоне КЗ tmданные поставщика 0,1 с
Наличие дифференциального расцепителяданные поставщика Нет
Наличие теплового расцепителяданные поставщика Да
Ремонтопригодностьданные поставщика Нет

Размеры и упаковка

Изделие

Макс сечение входящего кабеляEF000267 25
Ширина по количеству модульных расстоянийEF002950 1
Вес одного полюсаданные поставщика 0,116 кг

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица БЕЗ УПАКОВКИ 1 шт 0.083 × 0.018 × 0.076 см 0.129 0.000197 4610084165081
Групповая упаковка ГОФРОКОРОБ 12 шт 0.225 × 0.088 × 0.081 м 1.443 0.001604 4610084165098
TRANSPORTING ГОФРОКОРОБ 120 шт 0.478 × 0.25 × 0.198 м 15.48 0.02364 4610084165104

  • Базовая единица БЕЗ УПАКОВКИ

    В упаковке
    1 шт
    Габариты
    0.083 × 0.018 × 0.076 см
    Вес, кг
    0.129
    Объём, м³
    0.000197
    EAN / GTIN
    4610084165081

  • Групповая упаковка ГОФРОКОРОБ

    В упаковке
    12 шт
    Габариты
    0.225 × 0.088 × 0.081 м
    Вес, кг
    1.443
    Объём, м³
    0.001604
    EAN / GTIN
    4610084165098

  • TRANSPORTING ГОФРОКОРОБ

    В упаковке
    120 шт
    Габариты
    0.478 × 0.25 × 0.198 м
    Вес, кг
    15.48
    Объём, м³
    0.02364
    EAN / GTIN
    4610084165104
