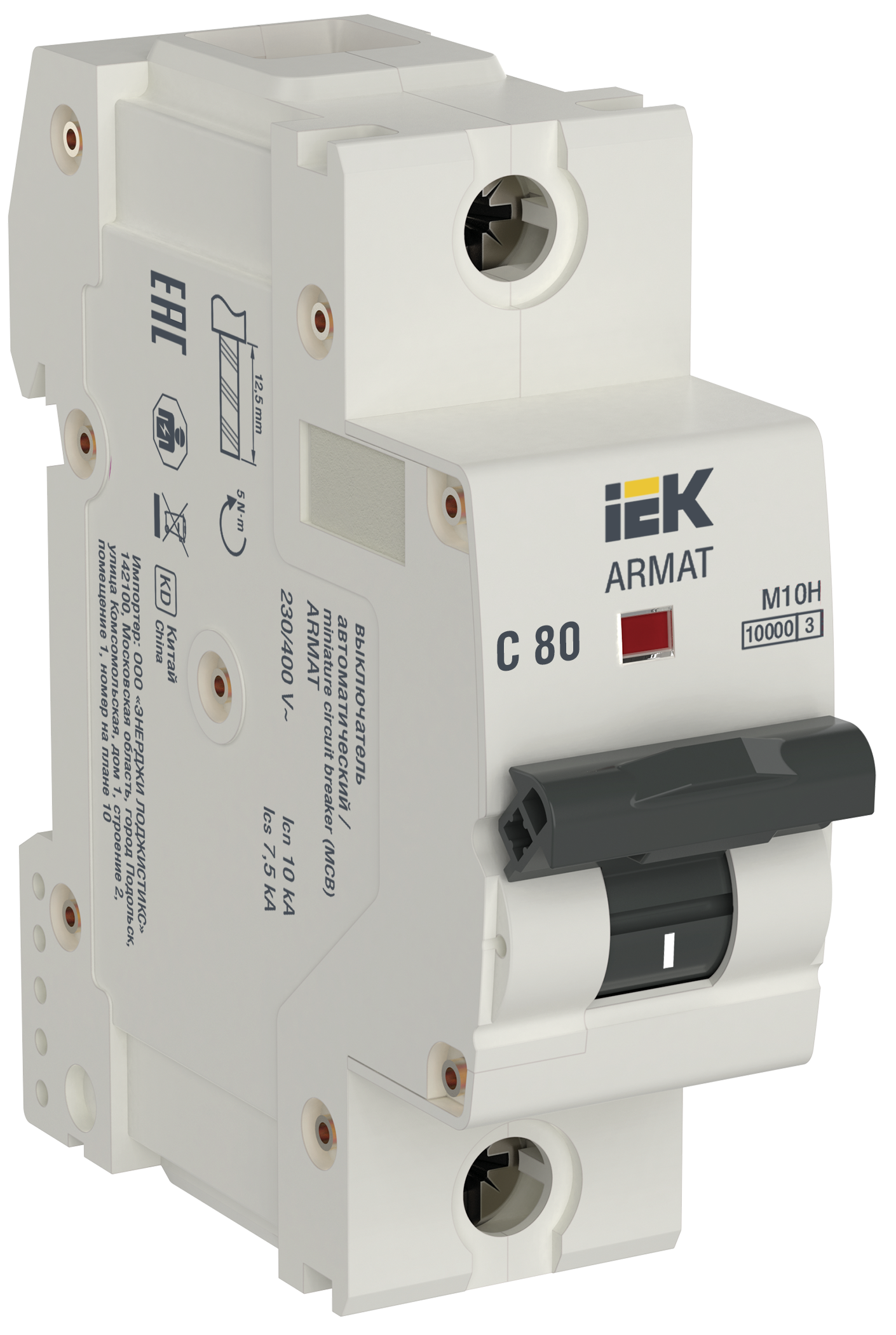

ARMAT Автоматический выключатель M10H 1P C 80A IEK

Изображение может отличаться от конкретного исполнения.

IEK

ARMAT Автоматический выключатель M10H 1P C 80A IEK

Артикул: AR-M10H-1-C080 Класс: Модульный автоматический выключатель (автомат) EC000042 EAN: 4610084380644 EAN: 4610084853230 Обновлено: 21.10.2026
ИсточникКаталог IEK
КлассификацияEC000042
ДанныеНормализованы

Инженерная поддержка

Проверить наличие на tehpst.ru

Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу AR-M10H-1-C080.

Проверить наличие на tehpst.ru Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номинальный ток80 А
Номинальное рабочее напряжение230/400 В
Макс сечение входящего кабеля50 мм²
Частота50 Гц
Номин напряжение изоляции Ui690 В
Отключающая способность по EN 6089810 кА

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Класс EC000042.

Условия эксплуатации и безопасность 4

Степень защиты - IP IP20
Рабочая температура окружающей среды -40...70 °C
Мех износостойкостьданные поставщика 20000 циклов
Электр износостойкостьданные поставщика 5000 циклов

Электрические и световые параметры 14

Тип напряжения Переменный (AC)
Номинальный ток 80 А
Номинальное рабочее напряжение 230/400 В
Частота 50 Гц
Режим работы Продолжительный-S1
Характеристика срабатывания - кривая тока C
Номин напряжение изоляции Ui 690 В
Количество полюсов 1
Количество защищенных полюсов 1
Общ количество полюсов 1
Номинальное импульсное выдерживаемое напряжение 6 кВ
Класс защиты от поражения электрическим токомданные поставщика 0
Наличие электромагнитного расцепителяданные поставщика Да
Наличие электронного расцепителяданные поставщика Нет

Монтаж и подключение 3

Тип монтажа на DIN-рейку
Тип подключения Винтовое соединение
Возможность присоединения шинданные поставщика PIN (штырь)

Классификация и назначение 2

Тип расцепителя Тепловой, электромагнитный
Сфера примененияданные поставщика Промышленное и бытовое

Прочие характеристики 8

Степень загрязнения 2
Отключающая способность по EN 60898 10 кА
Возможна дополнит комплектация Да
Номин отключающая способность при коротком замыкании EN 60898 при 400 В 10 кА
Номин отключающая способность при коротком замыкании EN 60898 при 230 В 10 кА
Наличие дифференциального расцепителяданные поставщика Нет
Наличие теплового расцепителяданные поставщика Да
Ремонтопригодностьданные поставщика Нет

Размеры и упаковка

Изделие

Макс сечение входящего кабеля 50 мм²
Ширина по количеству модульных расстояний 1
Сечение одножильного жёсткого провода 1...50 мм²
Сечение многожильного гибкого провода 1...35 мм²
Вес одного полюсаданные поставщика 0,2 кг

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица БЕЗ УПАКОВКИ 1 шт 0.084 × 0.033 × 0.048 см 0.214 0.000283 4610084380637
Групповая упаковка ГОФРОКОРОБ 12 шт 0.33 × 0.092 × 0.082 2.566 0.003396 4610084380644
TRANSPORTING ГОФРОКОРОБ 96 шт 0.4 × 0.355 × 0.191 м 20.526 0.027168 4610084853230

  • Базовая единица БЕЗ УПАКОВКИ

    В упаковке
    1 шт
    Габариты
    0.084 × 0.033 × 0.048 см
    Вес, кг
    0.214
    Объём, м³
    0.000283
    EAN / GTIN
    4610084380637

  • Групповая упаковка ГОФРОКОРОБ

    В упаковке
    12 шт
    Габариты
    0.33 × 0.092 × 0.082
    Вес, кг
    2.566
    Объём, м³
    0.003396
    EAN / GTIN
    4610084380644

  • TRANSPORTING ГОФРОКОРОБ

    В упаковке
    96 шт
    Габариты
    0.4 × 0.355 × 0.191 м
    Вес, кг
    20.526
    Объём, м³
    0.027168
    EAN / GTIN
    4610084853230
