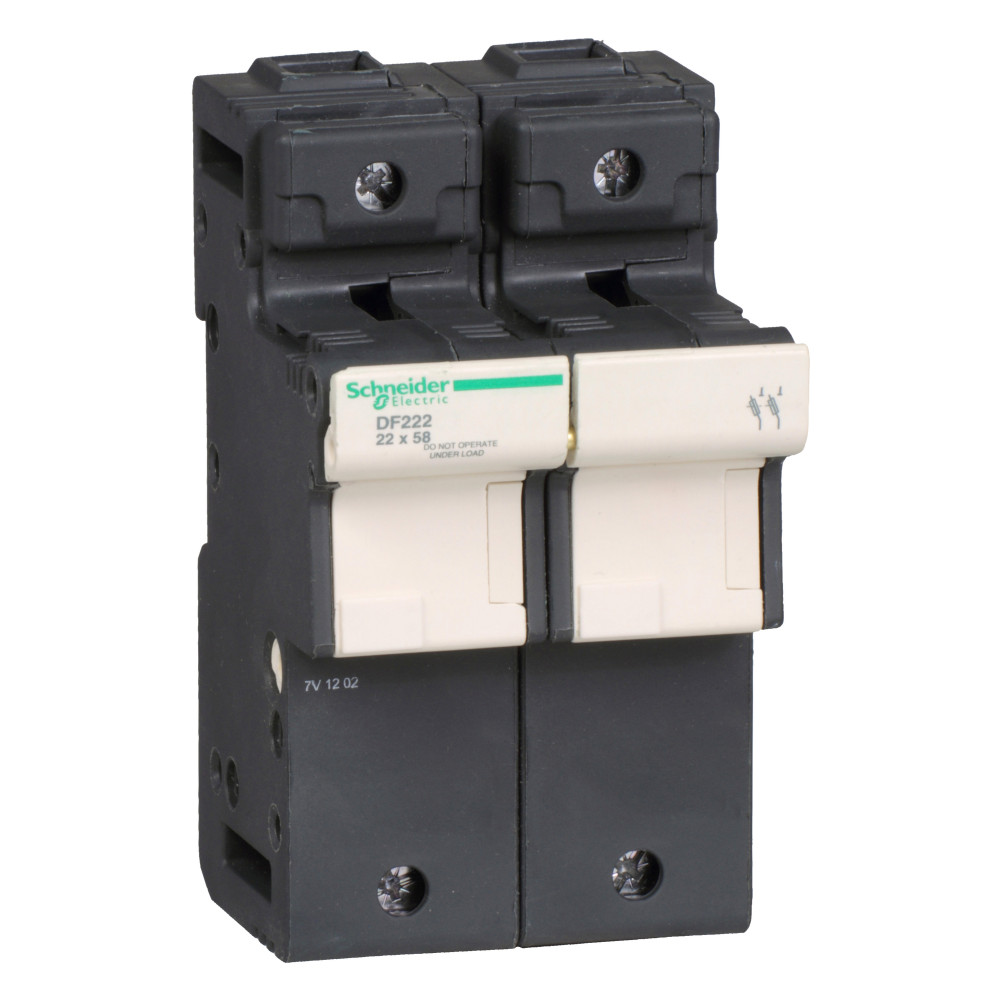

Изображение может отличаться от конкретного исполнения.
Schneider Electric
РАЗЪЕДИНИТЕЛЬ-ПРЕДОХРАНИТЕЛЬ 125A.2P.22Х58
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Разъединитель-предохранитель TeSyS, 2p 125A, предохранитель 22x58 мм. диапазон: TeSys - наименование изделия: TeSys DF - тип устройства или его аксессуаров: предохранитель-разъединитель - краткое название устройства: DF22 - описание полюсов: 2P. Преимущества: Простая и эффективная защита!. Плавкие предохранители – надежное и эффективное решение для защиты слаботочного оборудования от короткого замыкания, которое может причинить серьезный ущерб установкам и представлять угрозу безопасности персонала и оборудования, а также важной продукции. Плавкие предохранители – и решение для защиты слаботочного оборудования от короткого замыкания, которое может причинить серьезный ущерб установкам и представлять угрозу безопасности персонала и оборудования, а также важной продукции.... применения: Промышленность, инфраструктура, здания и т.д.: Изделие специально предназначено для использования в электрических установках для распределения, управления или пускателей двигателей....
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Огнестойкостьданные поставщика | 960 °C в соответствии с МЭК 60695-2-1 |
| Рабочая температура окружающей средыданные поставщика | -20-60 °C with derating above 20°C |
| Степень защиты ipданные поставщика | IP20 в соответствии с МЭК 60529 ≠ ETIM |
| Температура окружающего воздуха при храненииданные поставщика | -40-80 °C |
Электрические и световые параметры 9
| Номин. напряжениеEF000002 | 690 В |
|---|---|
| Количество полюсовEF001391 | 2 |
| Отключение незащищ. нейтрали (N) совместно с защищ. полюсомEF005997 | Да |
| номинальный пиковый выдерживаемый токданные поставщика | 19 кА с цилиндр. плавкой вставкой в соответствии с IEC 60269-1 |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 8 кВ |
| номинальное рабочее напряжениеданные поставщика | 690 В Переменный ток 690 В постоянный ток |
| номинальный рабочий токданные поставщика | 125 А |
| Описание полюсовданные поставщика | 2P |
| Тип управленияданные поставщика | Рычаг управления |
Материалы и конструкция 1
| Защитное исполнениеданные поставщика | TH |
|---|
Монтаж и подключение 4
| Тип монтажаEF000003 | DIN-рейка |
|---|---|
| Монтажная опораданные поставщика | 35 мм симметричная DIN-рейка |
| Монтажное положениеданные поставщика | вертикальный (допуск: +/- 23°) |
| Соединения – клеммыданные поставщика | винтовой зажим 1 кабель (-и) 2.5-35 мм²Жесткий винтовой зажим 2 кабель (-и) 2.5-25 мм²Жесткий винтовой зажим 1 кабель (-и) 2.5-35 мм²Гибкий with or without винтовой зажим 2 кабель (-и) 2.5-25 мм²Гибки |
Механические характеристики 1
| Момент затяжкиданные поставщика | 4 Н-м |
|---|
Классификация и назначение 5
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
|---|---|
| Серияданные поставщика | патроны плавкого предохранителя TeSys TeSys |
| Стандартыданные поставщика | EN/IEC 60947-3 EN/IEC 60269-2 UL 4248-1 CSA C22.2 No 4248-1 |
| Тип предохранителяданные поставщика | , aM , GG |
| Тип продуктаданные поставщика | держатель предохранителя |
Прочие характеристики 10
| Запираемый (-ая)EF000113 | Да |
|---|---|
| Индикация срабатыванияEF008181 | Да |
| Выдерживаемое короткое замыканиеданные поставщика | 120 кА 400 В в соответствии с МЭК 60947-3 120 кА 500 В в соответствии с МЭК 60947-3 80 кА 690 В в соответствии с МЭК 60947-3 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Код совместимостиданные поставщика | DF22 |
| Количество в одном комплектеданные поставщика | комплект из 3 шт. |
| Краткое название устройстваданные поставщика | DF22 |
| Наименование продуктаданные поставщика | TeSys DF |
| Сертификацияданные поставщика | МЭК внесенный в список UL CSA EAC |
| Совместимость продуктаданные поставщика | DF2FA Предохранитель картриджа DF2FN Предохранитель картриджа |
Размеры и упаковка
Изделие
| Глубина установочная (встраив.)EF000218 | 70 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 4 |
| Типоразмер вставкиEF008316 | 22х58 мм |
| Вес неттоданные поставщика | 0.436 кг |
| Размер предохранителяданные поставщика | 22х58 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| TRANSPORTING | 27 шт. | 0.4 × 0.3 × 0.3 м | 11.098 | 0.036 |
