Schneider Electric

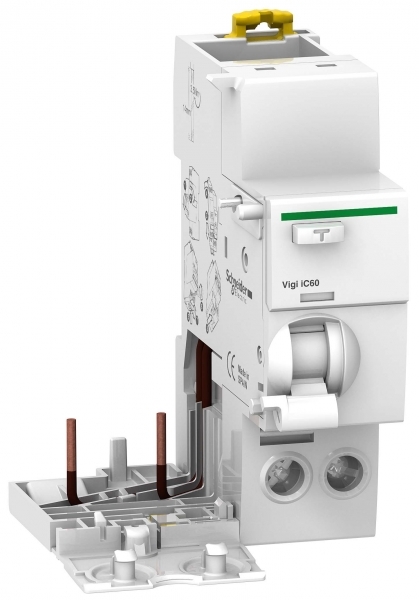

БЛОК ДИФФ. ЗАЩ. Vigi iC60 2П 25A 30mA A-ТИП
ИсточникКаталог Systeme Electric
КлассификацияEC002297
ДанныеНормализованы
Инженерная поддержка
Проверить наличие на tehpst.ru
Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу A9V51225.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. ток25 А
Номин. напряжение изоляции Ui500 В
Устойчивость к импульсному току0.25 кА
Номин. ток утечки0.03...0.03 А
Номин. напряжение230...240 В
Поперечн. сечение подключ. однопроволочного (жесткого) провода1...25 мм кв.
Замены и аналоги
Техподбор · похожий по характеристикам · совпадение 89%
БЛОК ДИФФ. ЗАЩ. Vigi iC60 2П 25A 30mA AC
Schneider Electric · артикул A9V41225
Техподбор · похожий по характеристикам · совпадение 89%
БЛОК ДИФФ. ЗАЩ. Vigi iC60 2П 25A 300mA A
Schneider Electric · артикул A9V54225
Описание и назначение
БЛОК ДИФФ. ЗАЩ. Vigi iC60 2П 25A 30mA A-ТИП. Данный блок не является самостоятельным устройством и не может быть использован с автоматическими выключателями других серий. В сочетании с автоматическим выключателем iC60, блок Vigi iC60 выполняет следующие функции: защита людей от поражения электротоком при прямом прикосновении (y 30 мА); защита людей от поражения электротоком при косвенном прикосновении (u 100 мА); защита электроустановок от риска возгорания (300 - 500 мА).
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC002297.
Условия эксплуатации и безопасность 5
| Степень защиты (IP) | IP20 |
|---|---|
| Рабочая температура окружающей среды | -25...60 °C |
| Рабочая температураданные поставщика | -25-60 °C |
| Степень защиты ipданные поставщика | IP20 в соответствии с IEC 60529 IP40 (модульный шкаф) в соответствии с IEC 60529 |
| Температура окружающей среды при храненииданные поставщика | -40-85 °C |
Электрические и световые параметры 22
| Номин. ток | 25 А |
|---|---|
| Номин. напряжение изоляции Ui | 500 В |
| Количество полюсов | 2 |
| Тип тока утечки | A |
| Устойчивость к импульсному току | 0.25 кА |
| Номин. ток утечки | 0.03...0.03 А |
| Номин. напряжение | 230...240 В |
| Частота | 50/60 Гц |
| Номинальное импульсное выдерживаемое напряжение Uimp | 6 кВ |
| Задержка срабатывания защиты от тока утечкиданные поставщика | мгновенный |
| Индикатор наличия напряженияданные поставщика | индикатор срабатывания |
| Класс защиты от тока утечкиданные поставщика | type A |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 6 кВ в соответствии с IEC 60947-2 |
| номинальное напряжение изоляцииданные поставщика | 500 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
| номинальное рабочее напряжениеданные поставщика | 230/400 V переменный ток 50/60 Гц в соответствии с EN 61009-1 230/415 В переменный ток 50/60 Гц в соответствии с IEC 61009-1 |
| номинальный токданные поставщика | 25 А в единицах производителя |
| Описание полюсовданные поставщика | 2P |
| Технология срабатывания защиты по дифференицальному токуданные поставщика | не зависящий от напряжения |
| Частота сетиданные поставщика | 50/60 Гц |
| Чувствительность защиты от тока утечкиданные поставщика | 30 мА |
| Электрическое соединение модульного автоматического выключателяданные поставщика | винтами |
| Электромагнитная совместимостьданные поставщика | выдерживаемый импульс 8/20 мкс, 250 A в соответствии с IEC 61009-1 |
Материалы и конструкция 1
| Исполнение выключателяданные поставщика | защелкивающийся |
|---|
Монтаж и подключение 2
| Монтажная опораданные поставщика | DIN-рейка |
|---|---|
| Соединения – клеммыданные поставщика | зажим туннельного типа нижняя сторона для 1 кабель (-и) 1-25 мм² жесткий без наконечника зажим туннельного типа нижняя сторона для 1 кабель (-и) 1-16 мм² гибкий без наконечника зажим туннельного типа |
Механические характеристики 1
| Момент затяжкиданные поставщика | 2-2 Н-м нижний |
|---|
Классификация и назначение 6
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
|---|---|
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Серия продуктаданные поставщика | iC60 Reflex iC60 |
| Стандартыданные поставщика | EN 61009-1 IEC 61009-1 |
| Тип продуктаданные поставщика | add-on residual current devices |
| Тип сетиданные поставщика | переменный ток |
Прочие характеристики 20
| С регулировкой задержки | Да |
|---|---|
| Степень загрязнения | 3 |
| С блокировкой | Да |
| Подходит для питьевой воды | Да |
| Защита от ложного срабатывания | Да |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует |
| Краткое название устройстваданные поставщика | Vigi iC60 |
| Не содержит ртутиданные поставщика | да |
| Положение устройства в системеданные поставщика | отходящий |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Сегмент рынкаданные поставщика | малые коммерческие предприятия |
| Совместимость продуктаданные поставщика | единичная клемма |
| Совместимость распределительного блока с гребенчатыми шинамиданные поставщика | нижний: Да |
| Совместимость серий продуктаданные поставщика | Acti 9 iC60 Acti 9 Reflex iC60 |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Шаг 9 ммданные поставщика | 3 |
| Экологическая отчетнстьданные поставщика | ENVPEP1409017EN |
Размеры и упаковка
Изделие
| Поперечн. сечение подключ. однопроволочного (жесткого) провода | 1...25 мм кв. |
|---|---|
| Поперечн. сечение подключ. многопроволочного (гибкого) провода | 1...16 мм кв. |
| Длина зачистки проводовданные поставщика | 14 мм для нижний соединение |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| TRANSPORTING | 27 шт. | 0.4 × 0.3 × 0.3 м | 4.439 | 0.036 |
-
TRANSPORTING
- В упаковке
- 27 шт.
- Габариты
- 0.4 × 0.3 × 0.3 м
- Вес, кг
- 4.439
- Объём, м³
- 0.036
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 13; ниже показаны отобранные.
Техподбор
Аналоги по техническим характеристикам 3
Подобрано автоматически: технические характеристики сопоставлены по стандарту ETIM. Перед заказом сверьте исполнение, подключение и монтаж.
Похожие по характеристикам
Совпадает большая часть характеристик. Правила замены для этого вида товаров ещё не заданы, поэтому сверьте параметры.
Техподбор
Номин. напряжение (EF005127): 230...240 В → 400...415 В
БЛОК ДИФФ. ЗАЩ. Vigi iC60 4П 25A 30mA A
Schneider Electric · артикул A9V51425 · совпадение 89%
Важные отличия: Количество полюсов (EF001391): 2 → 4Номин. напряжение (EF005127): 230...240 В → 400...415 В
Техподбор
Рабочая температура окружающей среды (EF007515): -25...60 °C → 5...60 °C
БЛОК ДИФФ. ЗАЩ. Vigi iC60 2П 25A 30mA AC
Schneider Electric · артикул A9V41225 · совпадение 89%
Важные отличия: Тип тока утечки (EF002560): A → AC (перемен.)Рабочая температура окружающей среды (EF007515): -25...60 °C → 5...60 °C
Техподбор
Номин. ток утечки (EF003975): 0.03...0.03 А → 0.3...0.3 А
БЛОК ДИФФ. ЗАЩ. Vigi iC60 2П 25A 300mA A
Schneider Electric · артикул A9V54225 · совпадение 89%
Важные отличия: Номин. напряжение (EF005127): 230...240 В → 230...415 ВНомин. ток утечки (EF003975): 0.03...0.03 А → 0.3...0.3 А
