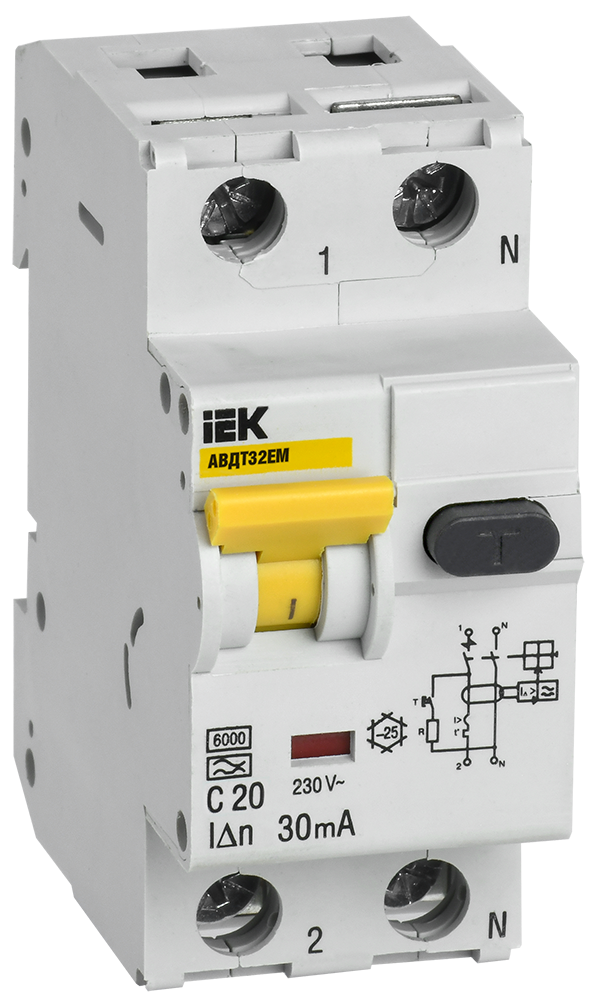

Изображение может отличаться от конкретного исполнения.
IEK
Автоматический выключатель дифференциального тока АВДТ32EM C20 30мА IEK
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Автоматические выключатели дифференциального тока АВДТ32ЕМ сочетают функции автоматического выключателя и электромеханического УЗО типа А. Отключают защищаемый участок сети при обнаружении тока утечки на землю или сверхтока.
Устройства реагируют как на синусоидальный переменный дифференциальный ток, так и на пульсирующий постоянный дифференциальный ток (тип А), что позволяет применять его в зданиях и жилых помещениях, насыщенных бытовой техникой.
Не имеют собственного потребления электроэнергии.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Климатическое исполнениеданные поставщика | УХЛ3.1 |
Электрические и световые параметры 13
| Тип напряженияEF000187 | Переменный (AC) |
|---|---|
| Номин токEF000227 | 20 |
| Номин раб напряжениеEF000228 | 230 |
| Характеристика срабатывания - кривая токаEF000889 | C |
| Количество полюсовEF001391 | 2 |
| Номин ток утечкиEF002358 | 0,03 |
| Тип тока утечкиEF002560 | A |
| Номин импульсное выдерживаемое напряжениеEF002578 | 4 |
| ЧастотаEF005455 | 50 Гц |
| Количество защищенных полюсовEF005548 | 1 |
| Общ количество полюсовEF008618 | 2 |
| Наличие электромагнитного расцепителяданные поставщика | Да |
| Наличие электронного расцепителяданные поставщика | Нет |
Монтаж и подключение 3
| Тип монтажаEF000003 | на DIN-рейку |
|---|---|
| Тип подключенияEF003961 | Винтовое соединение |
| Момент затяжки винтов контактных зажимовданные поставщика | 2 нм |
Классификация и назначение 1
| Тип расцепителяEF007007 | Тепловой, электромагнитный |
|---|
Прочие характеристики 6
| Отключающая способностьEF005617 | 6 |
|---|---|
| Отключение нейтралиEF005997 | Да |
| Отключающая способность по EN 60898EF006064 | 6 |
| Отключающая способность по IEC 60947-2EF006065 | 6 |
| Наличие дифференциального расцепителяданные поставщика | Да |
| Наличие теплового расцепителяданные поставщика | Да |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 71,5 |
|---|---|
| Макс сечение входящего кабеляEF000267 | 25 |
| Ширина по количеству модульных расстоянийEF002950 | 2 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КОРОБКА/БОКС | 1 шт | 0.087 × 0.038 × 0.074 см | 0.23 | 0.000367 | |
| Групповая упаковка КОРОБКА/БОКС | 6 шт | 0.239 × 0.089 × 0.08 м | 1.38 | 0.001702 | |
| TRANSPORTING ГОФРОКОРОБ | 60 шт | 0.47 × 0.26 × 0.18 м | 13.8 | 0.021996 |
-
Базовая единица КОРОБКА/БОКС
- В упаковке
- 1 шт
- Габариты
- 0.087 × 0.038 × 0.074 см
- Вес, кг
- 0.23
- Объём, м³
- 0.000367
- EAN / GTIN
-
Групповая упаковка КОРОБКА/БОКС
- В упаковке
- 6 шт
- Габариты
- 0.239 × 0.089 × 0.08 м
- Вес, кг
- 1.38
- Объём, м³
- 0.001702
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 60 шт
- Габариты
- 0.47 × 0.26 × 0.18 м
- Вес, кг
- 13.8
- Объём, м³
- 0.021996
- EAN / GTIN
