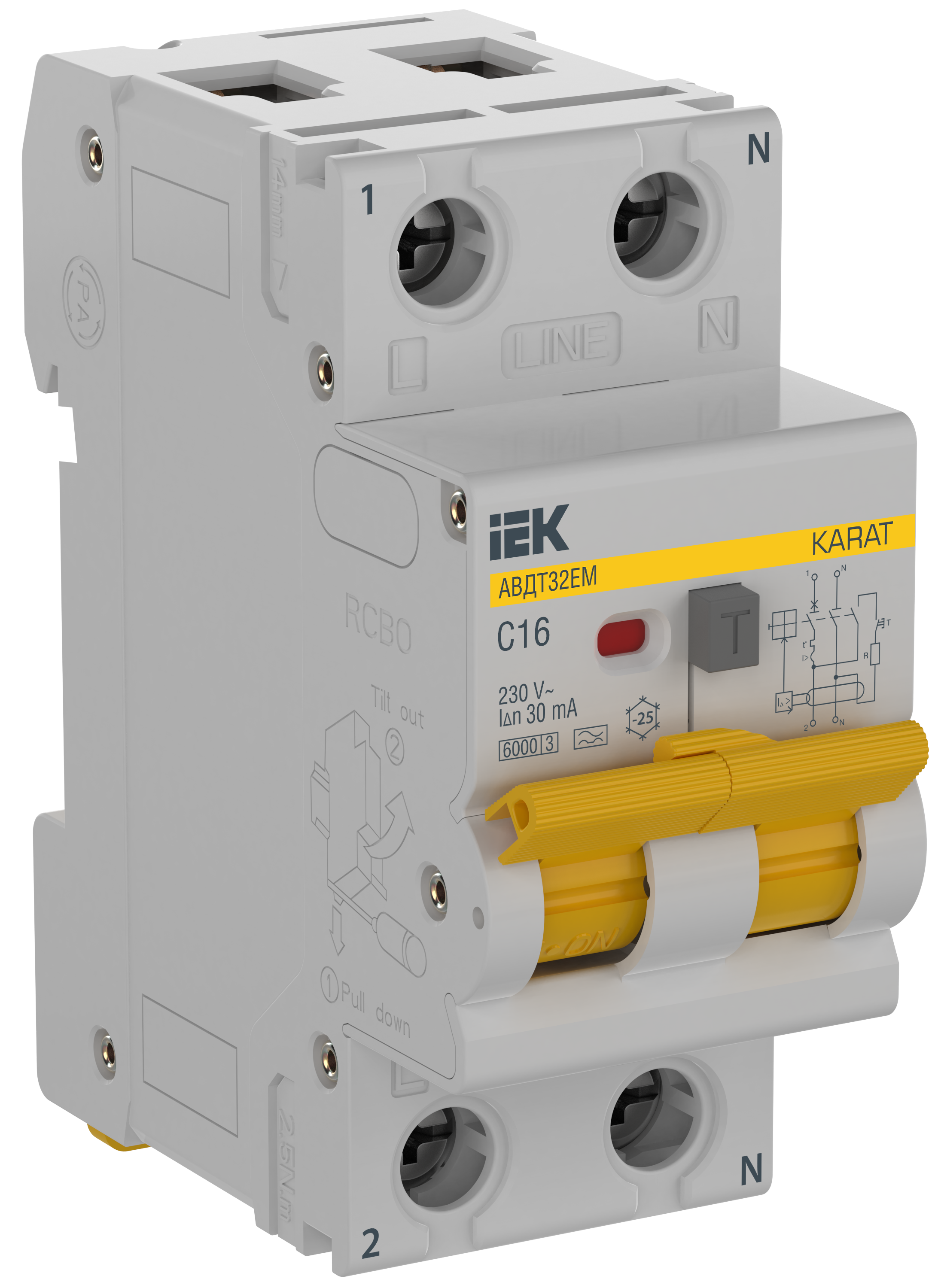

Изображение может отличаться от конкретного исполнения.
IEK
KARAT Автоматический выключатель дифференциального тока АВДТ32EM 1P+N C16 30мА тип A IEK
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Используются в сетях переменного тока в частных и многоквартирных домах.
Предназначены для защиты отходящих линий от токов короткого замыкания и перегрузки, а также для защиты человека от поражения электрическим током. Не имеют электронных компонентов, а значит, не зависят от напряжения сети. Это особенно важно при обрыве нейтрального провода.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Механическая износостойкостьданные поставщика | 20000 циклов В-О |
| Температура эксплуатацииданные поставщика | -25...45 °C |
| Электрическая износостойкостьданные поставщика | 10000 В-О |
Электрические и световые параметры 10
| Номин токEF000227 | 16 |
|---|---|
| Номин раб напряжениеEF000228 | 230 |
| Характеристика срабатывания - кривая токаEF000889 | C |
| Защита от перенапряженияEF001332 | Нет |
| Количество полюсовEF001391 | 1Р+N |
| Номин ток утечкиEF002358 | 0,03 |
| Тип тока утечкиEF002560 | A |
| Количество защищенных полюсовEF005548 | 1 |
| Общ количество полюсовEF008618 | 2 |
| Класс защиты по ГОСТ IEC 61140данные поставщика | 0 |
Монтаж и подключение 2
| Тип монтажаEF000003 | на DIN-рейку |
|---|---|
| Тип подключенияEF003961 | Винтовое соединение |
Классификация и назначение 1
| Тип расцепителяEF007007 | Тепловой, электромагнитный |
|---|
Прочие характеристики 3
| Отключение нейтралиEF005997 | Да |
|---|---|
| Отключающая способность по IEC 60947-2EF006065 | 6 |
| Номинальная диф наибольшая вкл и откл способностьданные поставщика | 3000 А |
Размеры и упаковка
Изделие
| Макс сечение входящего кабеляEF000267 | 25 |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 2 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КОРОБКА/БОКС | 1 шт | 0.088 × 0.04 × 0.08 см | 0.233 | 0.000379 | |
| Групповая упаковка ГОФРОКОРОБ | 5 шт | 0.21 × 0.092 × 0.082 м | 1.167 | 0.001895 | |
| TRANSPORTING ГОФРОКОРОБ | 60 шт | 0.365 × 0.235 × 0.265 м | 14 | 0.02274 |
-
Базовая единица КОРОБКА/БОКС
- В упаковке
- 1 шт
- Габариты
- 0.088 × 0.04 × 0.08 см
- Вес, кг
- 0.233
- Объём, м³
- 0.000379
- EAN / GTIN
-
Групповая упаковка ГОФРОКОРОБ
- В упаковке
- 5 шт
- Габариты
- 0.21 × 0.092 × 0.082 м
- Вес, кг
- 1.167
- Объём, м³
- 0.001895
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 60 шт
- Габариты
- 0.365 × 0.235 × 0.265 м
- Вес, кг
- 14
- Объём, м³
- 0.02274
- EAN / GTIN
