KARAT Дифференциальный автомат АД12 2P 63А 100мА тип AC IEK
IEK · артикул MAD10-2-063-C-100
Изображение может отличаться от конкретного исполнения.
IEK

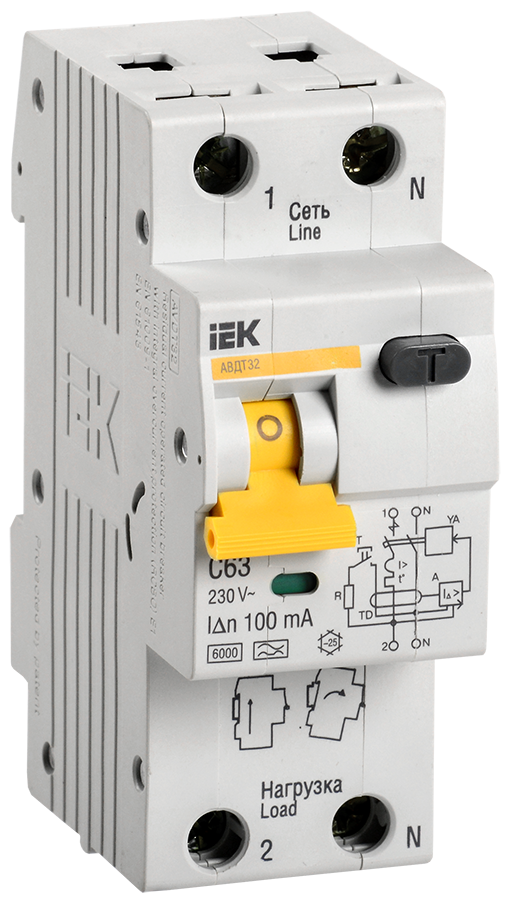

KARAT Автоматический выключатель дифференциального тока АВДТ 32 C63 100мА тип A IEK
ИсточникКаталог IEK
КлассификацияEC000905
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Тип монтажана DIN-рейку
Тип напряженияПеременный (AC)
Монтажная глубина - ниши72
Номин ток63
Номин раб напряжение230
Макс сечение входящего кабеля25
Характеристика срабатывания - кривая токаC
Количество полюсов2
Описание и назначение
Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.
Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP20 |
|---|
Электрические и световые параметры 13
| Тип напряженияEF000187 | Переменный (AC) |
|---|---|
| Номин токEF000227 | 63 |
| Номин раб напряжениеEF000228 | 230 |
| Характеристика срабатывания - кривая токаEF000889 | C |
| Количество полюсовEF001391 | 2 |
| Номин ток утечкиEF002358 | 0,1 |
| Тип тока утечкиEF002560 | A |
| Номин импульсное выдерживаемое напряжениеEF002578 | 4 |
| ЧастотаEF005455 | 50 Гц |
| Количество защищенных полюсовEF005548 | 1 |
| Общ количество полюсовEF008618 | 2 |
| Наличие электромагнитного расцепителяданные поставщика | Да |
| Наличие электронного расцепителяданные поставщика | Нет |
Монтаж и подключение 2
| Тип монтажаEF000003 | на DIN-рейку |
|---|---|
| Тип подключенияEF003961 | Винтовое соединение |
Классификация и назначение 1
| Тип расцепителяEF007007 | Тепловой, электромагнитный |
|---|
Прочие характеристики 7
| Отключающая способностьEF005617 | 6 |
|---|---|
| Отключение нейтралиEF005997 | Да |
| Отключающая способность по EN 60898EF006064 | 6 |
| Отключающая способность по IEC 60947-2EF006065 | 6 |
| Наличие дифференциального расцепителяданные поставщика | Да |
| Наличие теплового расцепителяданные поставщика | Да |
| Номинальная диф наибольшая вкл и откл способностьданные поставщика | 6000 А |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 72 |
|---|---|
| Макс сечение входящего кабеляEF000267 | 25 |
| Ширина по количеству модульных расстоянийEF002950 | 2 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КОРОБКА/БОКС | 1 шт | 0.095 × 0.039 × 0.073 см | 0.24 | 0.000398 | |
| Групповая упаковка ГОФРОКОРОБ | 6 шт | 0.245 × 0.101 × 0.084 м | 1.44 | 0.002079 | |
| TRANSPORTING ГОФРОКОРОБ | 60 шт | 0.18 × 0.53 × 0.25 м | 14.4 | 0.02385 |
-
Базовая единица КОРОБКА/БОКС
- В упаковке
- 1 шт
- Габариты
- 0.095 × 0.039 × 0.073 см
- Вес, кг
- 0.24
- Объём, м³
- 0.000398
- EAN / GTIN
-
Групповая упаковка ГОФРОКОРОБ
- В упаковке
- 6 шт
- Габариты
- 0.245 × 0.101 × 0.084 м
- Вес, кг
- 1.44
- Объём, м³
- 0.002079
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 60 шт
- Габариты
- 0.18 × 0.53 × 0.25 м
- Вес, кг
- 14.4
- Объём, м³
- 0.02385
- EAN / GTIN
