Автоматический выключатель дифференциального тока АВДТ-63 1P+N 25А характеристика C 100мА тип A электромеханический 6кА EKF PROXIMA
EKF · артикул DA63-25-100em
Изображение может отличаться от конкретного исполнения.
EKF

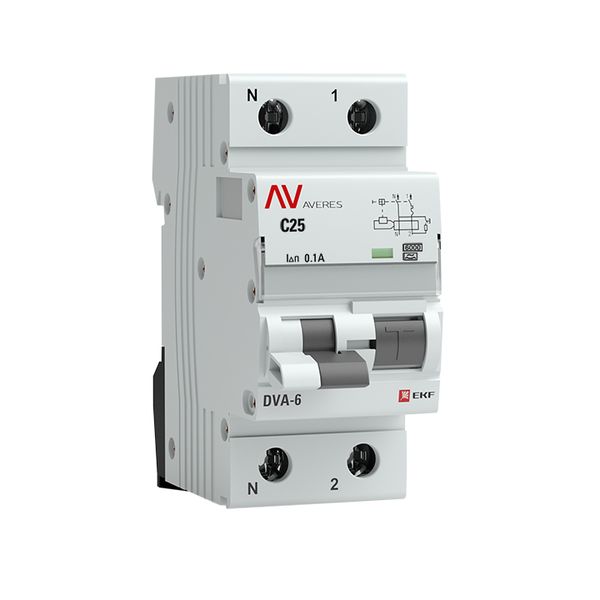

Автоматический выключатель дифференциального тока DVA-6 1P+N 25А характеристика C 100мА тип A электромеханический 6кА AVERES EKF
ИсточникКаталог EKF
КлассификацияEC000905
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Монтажная глубина - ниши79 мм
Номин ток25 А
Номин раб напряжение230 В
Номин. напряжение изоляции Ui500 В
Номин ток утечки0,1 А
Устойчивость к импульсному току6 кА
Отключающая способность по IEC 60947-26 кА
Поперечн. сечение подключ. однопроволочного (жесткого) провода0...25 мм кв.
Описание и назначение
Автоматические выключатели дифференциального тока DVA-6 AVERES предназначены для защиты от токов утечки, перегрузки и короткого замыкания. Особая конструкция рычага обеспечивает информативность устройства, указывая на причину срабатывания (опущена только часть рычага – короткое замыкание или перегрузка, опущены обе части рычага – ток утечки). После устранения причины срабатывания для повторного взведения рукоятку устройства нужно сначала опустить вниз до конца, а затем взвести (взведение из положения trip невозможно). Гарантийные обязательства составляют 10 лет.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Рабочая температура окружающей средыEF007515 | -40...50 °C |
| Коммутационная износостойкость, кол-во цикловданные поставщика | 10000 |
| Механическая износостойкость, кол-во цикловданные поставщика | 20000 |
Электрические и световые параметры 14
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Номин токEF000227 | 25 А |
| Номин раб напряжениеEF000228 | 230 В |
| Характеристика срабатывания - кривая токаEF000889 | C |
| Номин. напряжение изоляции UiEF001366 | 500 В |
| Номин ток утечкиEF002358 | 0,1 А |
| Тип тока утечкиEF002560 | A |
| Устойчивость к импульсному токуEF002564 | 6 кА |
| Класс токоограниченияEF002568 | 3 |
| Категория перенапряженияEF002569 | 3 |
| ЧастотаEF005455 | 50/60 Гц |
| Количество защищенных полюсовEF005548 | 1 |
| Общ количество полюсовEF008618 | 2 |
| Номинальное импульсное выдерживаемое напряжение UimpEF011980 | 6 кВ |
Монтаж и подключение 1
| Подходит для скрытого монтажа (заподлицо)EF006573 | Да |
|---|
Классификация и назначение 3
| Серияданные поставщика | Averes |
|---|---|
| Серия продукцииданные поставщика | DVA-6 |
| Тип модуля дифференциальной защитыданные поставщика | Электромеханический |
Прочие характеристики 13
| Степень загрязненияEF002570 | 3 |
|---|---|
| Отключение нейтралиEF005997 | Да |
| Отключающая способность по IEC 60947-2EF006065 | 6 кА |
| С блокировкойEF007385 | Нет |
| Защита от ложного срабатыванияEF009497 | Нет |
| Номин. отключающая способность при коротком замыкании Icn по EN 61009-1EF011981 | 6 кА |
| Характеристика отключенияEF012587 | Без задержки |
| Гарантийный срок хранения, летданные поставщика | 10 |
| Гарантийный срок эксплуатации, летданные поставщика | 10 |
| Есть штрихкод на каждой штуке товараданные поставщика | Да |
| Наличие сертификата ТРТСданные поставщика | Да |
| Производительданные поставщика | EKF |
| Срок службы, летданные поставщика | 25 |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 79 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 2 |
| Поперечн. сечение подключ. однопроволочного (жесткого) проводаEF007337 | 0...25 мм кв. |
| Поперечн. сечение подключ. многопроволочного (гибкого) проводаEF007343 | 0...16 мм кв. |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.094 × 0.103 × 0.044 см | 0.23 | 0.000426 | |
| Групповая упаковка шт | 1 шт. | 0.094 × 0.103 × 0.044 см | 0.23 | 0.000426 | |
| Транспортная упаковка коробка (60 шт) | 60 шт. | 0.532 × 0.283 × 0.203 м | 14.462 | 0.030563 |
-
Базовая единица шт
- В упаковке
- 1 шт.
- Габариты
- 0.094 × 0.103 × 0.044 см
- Вес, кг
- 0.23
- Объём, м³
- 0.000426
- EAN / GTIN
-
Групповая упаковка шт
- В упаковке
- 1 шт.
- Габариты
- 0.094 × 0.103 × 0.044 см
- Вес, кг
- 0.23
- Объём, м³
- 0.000426
- EAN / GTIN
-
Транспортная упаковка коробка (60 шт)
- В упаковке
- 60 шт.
- Габариты
- 0.532 × 0.283 × 0.203 м
- Вес, кг
- 14.462
- Объём, м³
- 0.030563
- EAN / GTIN
