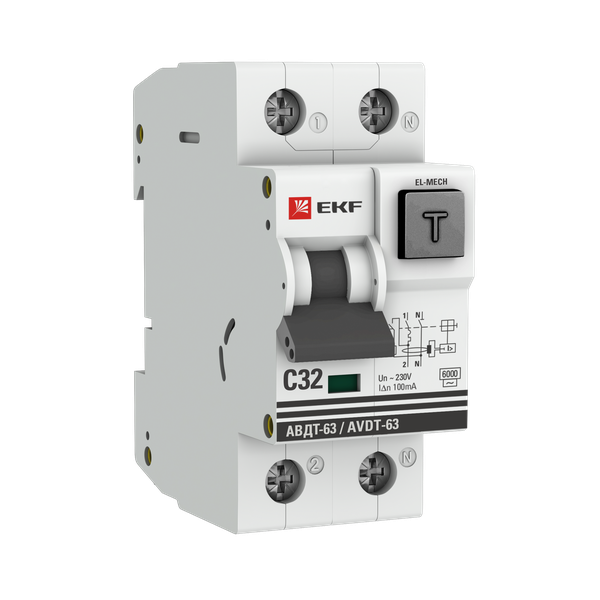

Автоматический выключатель дифференциального тока АВДТ-63N 1P+N 32А характеристика C 100мА тип AC электромеханический 6кА PROXIMA EKF
EKF · артикул D63N26M32C100
Изображение может отличаться от конкретного исполнения.
EKF
Дифференциальный автомат АВДТ-63 32А/100мА (характеристика C, эл-мех, тип АС) 6кА EKF PROxima
ИсточникКаталог EKF
КлассификацияEC000905
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Монтажная глубина - ниши72 мм
Номин ток32 А
Номин раб напряжение230 В
Номин. напряжение изоляции Ui500 В
Номин ток утечки0,1 А
Устойчивость к импульсному току6 кА
Поперечн. сечение подключ. однопроволочного (жесткого) провода0...25 мм кв.
Поперечн. сечение подключ. многопроволочного (гибкого) провода0...16 мм кв.
Описание и назначение
Автоматический выключатель дифференциального тока АВДТ-63 EKF PROxima представляет аппарат, сочетающий функции автоматического выключателя с электромеханическим или электронным УЗО. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки иликороткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Возможна коммутация алюминиевым и медным проводником.Автоматический выключатель дифференциального тока малогабаритный АВДТ-63М EKF PROxima представляет аппарат, сочетающий функции автоматического выключателя с электронным УЗО типа АС в компактном корпусе шириной один модуль. При обнаружении автоматическим выключателем на защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особое отличие дифференциальных автоматических выключателей EKF с электронным УЗО – в наличии блока защиты от перенапряжения. Возможна коммутация алюминиевым и медным проводом.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Рабочая температура окружающей средыEF007515 | -25...55 °C |
| Коммутационная износостойкость, кол-во цикловданные поставщика | 4000 |
| Механическая износостойкость, кол-во цикловданные поставщика | 10000 |
Электрические и световые параметры 14
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Номин токEF000227 | 32 А |
| Номин раб напряжениеEF000228 | 230 В |
| Характеристика срабатывания - кривая токаEF000889 | C |
| Номин. напряжение изоляции UiEF001366 | 500 В |
| Номин ток утечкиEF002358 | 0,1 А |
| Тип тока утечкиEF002560 | AC (перемен.) |
| Устойчивость к импульсному токуEF002564 | 6 кА |
| Класс токоограниченияEF002568 | 3 |
| Категория перенапряженияEF002569 | 3 |
| ЧастотаEF005455 | 50/60 Гц |
| Количество защищенных полюсовEF005548 | 1 |
| Общ количество полюсовEF008618 | 2 |
| Номинальное импульсное выдерживаемое напряжение UimpEF011980 | 6 кВ |
Монтаж и подключение 1
| Подходит для скрытого монтажа (заподлицо)EF006573 | Да |
|---|
Классификация и назначение 3
| Серияданные поставщика | PROxima |
|---|---|
| Серия продукцииданные поставщика | АВДТ-63 |
| Тип модуля дифференциальной защитыданные поставщика | Электромеханический |
Прочие характеристики 10
| Степень загрязненияEF002570 | 3 |
|---|---|
| Отключение нейтралиEF005997 | Да |
| С блокировкойEF007385 | Нет |
| Защита от ложного срабатыванияEF009497 | Нет |
| Номин. отключающая способность при коротком замыкании Icn по EN 61009-1EF011981 | 6 кА |
| Характеристика отключенияEF012587 | Без задержки |
| Гарантийный срок храненияданные поставщика | 7 лет |
| Гарантийный срок эксплуатацииданные поставщика | 7 лет |
| Есть штрихкод на каждой штуке товараданные поставщика | Да |
| Срок службы, летданные поставщика | 20 |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 72 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 2 |
| Поперечн. сечение подключ. однопроволочного (жесткого) проводаEF007337 | 0...25 мм кв. |
| Поперечн. сечение подключ. многопроволочного (гибкого) проводаEF007343 | 0...16 мм кв. |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.081 × 0.772 × 0.076 м | 0.213 | 0.004752 | |
| Групповая упаковка упак. (6 шт) | 6 шт. | 0.257 × 0.09 × 0.087 м | 1.285 | 0.002012 | |
| Транспортная упаковка коробка (60 шт) | 60 шт. | 0.473 × 0.772 × 0.185 м | 13.342 | 0.067554 |
-
Базовая единица шт
- В упаковке
- 1 шт.
- Габариты
- 0.081 × 0.772 × 0.076 м
- Вес, кг
- 0.213
- Объём, м³
- 0.004752
- EAN / GTIN
-
Групповая упаковка упак. (6 шт)
- В упаковке
- 6 шт.
- Габариты
- 0.257 × 0.09 × 0.087 м
- Вес, кг
- 1.285
- Объём, м³
- 0.002012
- EAN / GTIN
-
Транспортная упаковка коробка (60 шт)
- В упаковке
- 60 шт.
- Габариты
- 0.473 × 0.772 × 0.185 м
- Вес, кг
- 13.342
- Объём, м³
- 0.067554
- EAN / GTIN
