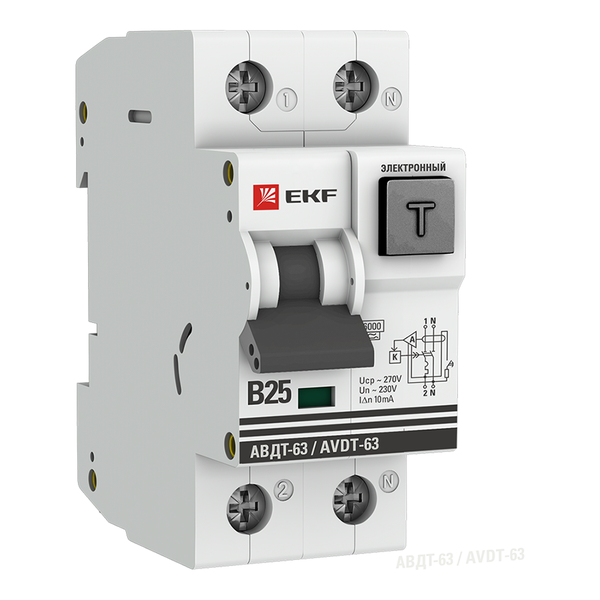

Автоматический выключатель дифференциального тока АВДТ-63 1P+N 25А характеристика B 10мА тип A электронный 6кА EKF PROXIMA

Изображение может отличаться от конкретного исполнения.

EKF

Автоматический выключатель дифференциального тока АВДТ-63 1P+N 25А характеристика B 10мА тип A электронный 6кА EKF PROXIMA

Артикул: DA63-25B-10e ETIM-класс: EC000905 EAN: 4690216380605 EAN: 14690216380596 Обновлено: 20.06.2026
ИсточникКаталог EKF
КлассификацияEC000905
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Монтажная глубина - ниши72 мм
Номин ток25 А
Номин раб напряжение230 В
Номин. напряжение изоляции Ui500 В
Номин ток утечки0,01 А
Устойчивость к импульсному току6 кА
Поперечн. сечение подключ. однопроволочного (жесткого) провода0...25 мм кв.
Поперечн. сечение подключ. многопроволочного (гибкого) провода0...16 мм кв.

Описание и назначение

ОБНОВЛЕНИЕ ЛИНЕЙКИ PROXIMA
Артикул аналог: D63N26EA25B10
Автоматический выключатель дифференциального тока АВДТ-63 EKF PROxima представляет аппарат, сочетающий функции автоматического выключателя с электромеханическим или электронным УЗО. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Возможна коммутация алюминиевым и медным проводником. Автоматический выключатель дифференциального тока малогабаритный АВДТ-63М EKF PROxima представляет аппарат, сочетающий функции автоматического выключателя с электронным УЗО типа АС в компактном корпусе шириной один модуль. При обнаружении автоматическим выключателем на защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особое отличие дифференциальных автоматических выключателей EKF с электронным УЗО – в наличии блока защиты от перенапряжения. Возможна коммутация алюминиевым и медным проводом.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 4

Степень защиты - IPEF005474 IP20
Рабочая температура окружающей средыEF007515 -25...55 °C
Коммутационная износостойкость, кол-во цикловданные поставщика 4000
Механическая износостойкость, кол-во цикловданные поставщика 10000

Электрические и световые параметры 14

Тип напряженияEF000187 AC (перемен.)
Номин токEF000227 25 А
Номин раб напряжениеEF000228 230 В
Характеристика срабатывания - кривая токаEF000889 B
Номин. напряжение изоляции UiEF001366 500 В
Номин ток утечкиEF002358 0,01 А
Тип тока утечкиEF002560 A
Устойчивость к импульсному токуEF002564 6 кА
Класс токоограниченияEF002568 3
Категория перенапряженияEF002569 3
ЧастотаEF005455 50/60 Гц
Количество защищенных полюсовEF005548 1
Общ количество полюсовEF008618 2
Номинальное импульсное выдерживаемое напряжение UimpEF011980 6 кВ

Монтаж и подключение 1

Подходит для скрытого монтажа (заподлицо)EF006573 Да

Классификация и назначение 3

Серияданные поставщика PROxima
Серия продукцииданные поставщика АВДТ-63
Тип модуля дифференциальной защитыданные поставщика Электронный

Прочие характеристики 10

Степень загрязненияEF002570 3
Отключение нейтралиEF005997 Да
С блокировкойEF007385 Нет
Защита от ложного срабатыванияEF009497 Нет
Номин. отключающая способность при коротком замыкании Icn по EN 61009-1EF011981 6 кА
Характеристика отключенияEF012587 Без задержки
Гарантийный срок храненияданные поставщика 7 лет
Гарантийный срок эксплуатацииданные поставщика 7 лет
Есть штрихкод на каждой штуке товараданные поставщика Да
Срок службы, летданные поставщика 20

Размеры и упаковка

Изделие

Монтажная глубина - нишиEF000218 72 мм
Ширина по количеству модульных расстоянийEF002950 2
Поперечн. сечение подключ. однопроволочного (жесткого) проводаEF007337 0...25 мм кв.
Поперечн. сечение подключ. многопроволочного (гибкого) проводаEF007343 0...16 мм кв.

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.041 × 0.085 × 0.075 см 0.183 0.00026138 4690216380599
Групповая упаковка упак. (6 шт) 6 шт. 0.083 × 0.23 × 0.08 м 1.148 0.0015272 4690216380605
Транспортная упаковка коробка (60 шт) 60 шт. 0.267 × 0.465 × 0.184 м 13 0.02284452 14690216380596

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.041 × 0.085 × 0.075 см
    Вес, кг
    0.183
    Объём, м³
    0.00026138
    EAN / GTIN
    4690216380599

  • Групповая упаковка упак. (6 шт)

    В упаковке
    6 шт.
    Габариты
    0.083 × 0.23 × 0.08 м
    Вес, кг
    1.148
    Объём, м³
    0.0015272
    EAN / GTIN
    4690216380605

  • Транспортная упаковка коробка (60 шт)

    В упаковке
    60 шт.
    Габариты
    0.267 × 0.465 × 0.184 м
    Вес, кг
    13
    Объём, м³
    0.02284452
    EAN / GTIN
    14690216380596
