АВДТ со встр. защ. от сверхтоков 4P 40A 100мА селективный ДИФ-101 S
Systeme Electric · артикул 15312DEK
Изображение может отличаться от конкретного исполнения.
EKF

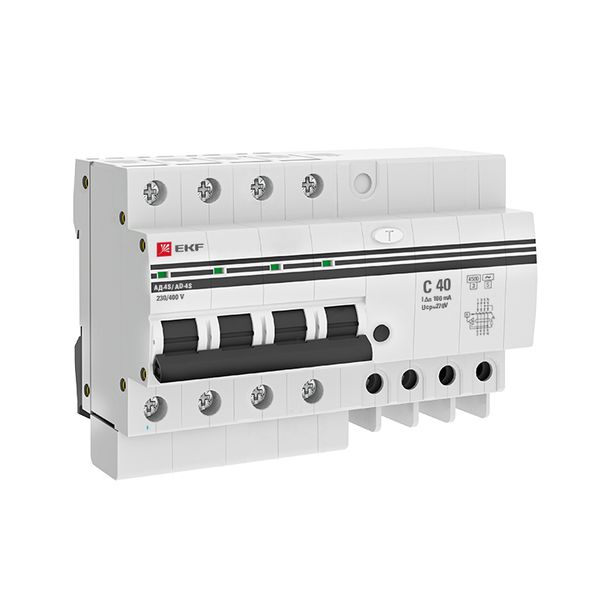

Автоматический выключатель дифференциального тока АД-4 4P (S) 40А характеристика C 100мА тип АС электронный селективный 4,5кА PROXIMA EKF
ИсточникКаталог EKF
КлассификацияEC000905
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Монтажная глубина - ниши45 мм
Номин ток40 А
Номин раб напряжение400 В
Номин. напряжение изоляции Ui500 В
Номин ток утечки0,1 А
Устойчивость к импульсному току4,5 кА
Поперечн. сечение подключ. однопроволочного (жесткого) провода0...25 мм кв.
Поперечн. сечение подключ. многопроволочного (гибкого) провода0...16 мм кв.
Описание и назначение
Дифференциальный автоматический выключатель АД-2(4) (S) EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особое отличие дифференциальных автоматов EKF – в наличии встроенного блока защиты от перенапряжения. АД-2 и АД-4 EKF PROxima выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Рабочая температура окружающей средыEF007515 | -40...50 °C |
Электрические и световые параметры 14
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Номин токEF000227 | 40 А |
| Номин раб напряжениеEF000228 | 400 В |
| Характеристика срабатывания - кривая токаEF000889 | C |
| Номин. напряжение изоляции UiEF001366 | 500 В |
| Номин ток утечкиEF002358 | 0,1 А |
| Тип тока утечкиEF002560 | AC (перемен.) |
| Устойчивость к импульсному токуEF002564 | 4,5 кА |
| Класс токоограниченияEF002568 | 3 |
| Категория перенапряженияEF002569 | 3 |
| ЧастотаEF005455 | 50 Гц |
| Количество защищенных полюсовEF005548 | 4 |
| Общ количество полюсовEF008618 | 2 |
| Номинальное импульсное выдерживаемое напряжение UimpEF011980 | 6 кВ |
Монтаж и подключение 1
| Подходит для скрытого монтажа (заподлицо)EF006573 | Да |
|---|
Классификация и назначение 1
| Серия продукцииданные поставщика | АД-2/4 |
|---|
Прочие характеристики 7
| Степень загрязненияEF002570 | 3 |
|---|---|
| Отключение нейтралиEF005997 | Да |
| Отключающая способность по IEC 60947-2EF006065 | — |
| С блокировкойEF007385 | Нет |
| Защита от ложного срабатыванияEF009497 | Нет |
| Гарантийный срок хранения, летданные поставщика | 7 |
| Гарантийный срок эксплуатации, летданные поставщика | 7 |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 45 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 7,5 |
| Поперечн. сечение подключ. однопроволочного (жесткого) проводаEF007337 | 0...25 мм кв. |
| Поперечн. сечение подключ. многопроволочного (гибкого) проводаEF007343 | 0...16 мм кв. |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.145 × 0.101 × 0.083 м | 0.618 | 0.001216 | |
| Групповая упаковка шт | 1 шт. | 0.145 × 0.101 × 0.083 м | 0.618 | 0.001216 | |
| Транспортная упаковка коробка (16 шт) | 16 шт. | 0.432 × 0.296 × 0.18 м | 10.509 | 0.023017 |
-
Базовая единица шт
- В упаковке
- 1 шт.
- Габариты
- 0.145 × 0.101 × 0.083 м
- Вес, кг
- 0.618
- Объём, м³
- 0.001216
- EAN / GTIN
-
Групповая упаковка шт
- В упаковке
- 1 шт.
- Габариты
- 0.145 × 0.101 × 0.083 м
- Вес, кг
- 0.618
- Объём, м³
- 0.001216
- EAN / GTIN
-
Транспортная упаковка коробка (16 шт)
- В упаковке
- 16 шт.
- Габариты
- 0.432 × 0.296 × 0.18 м
- Вес, кг
- 10.509
- Объём, м³
- 0.023017
- EAN / GTIN
