Автоматический выключатель дифференциального тока АД-2 2Р (S) 63А характеристика C 100мА тип АС электронный селективный 4,5кА PROXIMA EKF
EKF · артикул DA2-63-100S-pro
Изображение может отличаться от конкретного исполнения.
EKF

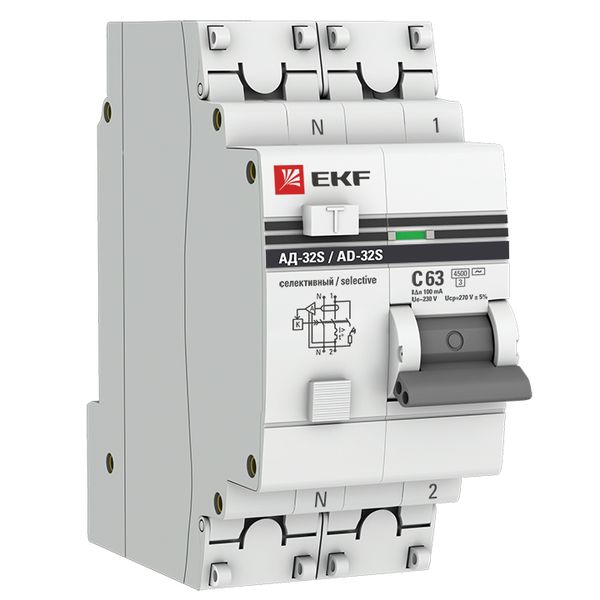

Автоматический выключатель дифференциального тока АД-32 1P+N (S) 63А характеристика C 100мА тип АС электронный селективный 4,5кА PROXIMA EKF
ИсточникКаталог EKF
КлассификацияEC000905
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Монтажная глубина - ниши73 мм
Номин ток63 А
Номин раб напряжение230 В
Номин. напряжение изоляции Ui500 В
Номин ток утечки0,1 А
Устойчивость к импульсному току4,5 кА
Отключающая способность по IEC 60947-26 кА
Поперечн. сечение подключ. однопроволочного (жесткого) провода0...25 мм кв.
Описание и назначение
ОБНОВЛЕНИЕ ЛИНЕЙКИ PROXIMA
Артикул аналог: D63N26ES63C100
Дифференциальный автоматический выключатель АД-32 EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Ассортимент АД-32 дополнен дифавтоматами АД-32 тип А и АД-32 селективными.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Рабочая температура окружающей средыEF007515 | -25...55 °C |
| Коммутационная износостойкость, кол-во цикловданные поставщика | 4000 |
| Механическая износостойкость, кол-во цикловданные поставщика | 10000 |
Электрические и световые параметры 14
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Номин токEF000227 | 63 А |
| Номин раб напряжениеEF000228 | 230 В |
| Характеристика срабатывания - кривая токаEF000889 | C |
| Номин. напряжение изоляции UiEF001366 | 500 В |
| Номин ток утечкиEF002358 | 0,1 А |
| Тип тока утечкиEF002560 | AC/S |
| Устойчивость к импульсному токуEF002564 | 4,5 кА |
| Класс токоограниченияEF002568 | 3 |
| Категория перенапряженияEF002569 | 3 |
| ЧастотаEF005455 | 50 Гц |
| Количество защищенных полюсовEF005548 | 1 |
| Общ количество полюсовEF008618 | 2 |
| Номинальное импульсное выдерживаемое напряжение UimpEF011980 | 6 кВ |
Монтаж и подключение 1
| Подходит для скрытого монтажа (заподлицо)EF006573 | Да |
|---|
Классификация и назначение 4
| Класс устройства защитного отключенияданные поставщика | AC-S |
|---|---|
| Серияданные поставщика | PROxima |
| Серия продукцииданные поставщика | АД-32 |
| Тип модуля дифференциальной защитыданные поставщика | Электронный |
Прочие характеристики 13
| Степень загрязненияEF002570 | 3 |
|---|---|
| Отключение нейтралиEF005997 | Да |
| Отключающая способность по IEC 60947-2EF006065 | 6 кА |
| С блокировкойEF007385 | Нет |
| Защита от ложного срабатыванияEF009497 | Нет |
| Номин. отключающая способность при коротком замыкании Icn по EN 61009-1EF011981 | 4,5 кА |
| Характеристика отключенияEF012587 | Селективная |
| Гарантийный срок хранения, летданные поставщика | 7 |
| Гарантийный срок эксплуатации, летданные поставщика | 7 |
| Есть штрихкод на каждой штуке товараданные поставщика | Да |
| Наличие сертификата ТРТСданные поставщика | Да |
| Производительданные поставщика | EKF |
| Срок службы, летданные поставщика | 20 |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 73 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 2 |
| Поперечн. сечение подключ. однопроволочного (жесткого) проводаEF007337 | 0...25 мм кв. |
| Поперечн. сечение подключ. многопроволочного (гибкого) проводаEF007343 | 0...16 мм кв. |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.078 × 0.038 × 0.083 см | 0.19 | 0.000246 | |
| Групповая упаковка упак. (6 шт) | 6 шт. | 0.24 × 0.088 × 0.082 м | 1.201 | 0.001732 | |
| Транспортная упаковка коробка (60 шт) | 60 шт. | 0.255 × 0.475 × 0.187 м | 11.28 | 0.02265038 |
