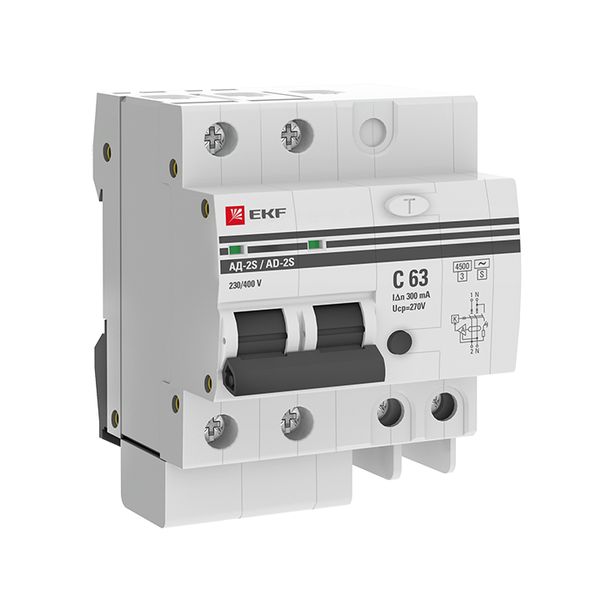

Дифференциальный автомат АД-2 S 63А/300мА (хар. C, AC, электронный) 4,5кА EKF PROxima

Изображение может отличаться от конкретного исполнения.

EKF

Дифференциальный автомат АД-2 S 63А/300мА (хар. C, AC, электронный) 4,5кА EKF PROxima

Артикул: DA2-63-300S-pro ETIM-класс: EC000905 EAN: 4690216374772 EAN: 14690216374779 Обновлено: 15.04.2026
ИсточникКаталог EKF
КлассификацияEC000905
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Монтажная глубина - ниши45 мм
Номин ток63 А
Номин раб напряжение230 В
Номин. напряжение изоляции Ui500 В
Номин ток утечки0,3 А
Устойчивость к импульсному току4,5 кА
Поперечн. сечение подключ. однопроволочного (жесткого) провода0...25 мм кв.
Поперечн. сечение подключ. многопроволочного (гибкого) провода0...16 мм кв.

Описание и назначение

Дифференциальный автоматический выключатель АД-2(4) (S) EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особое отличие дифференциальных автоматов EKF – в наличии встроенного блока защиты от перенапряжения. АД-2 и АД-4 EKF PROxima выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 2

Степень защиты - IPEF005474 IP20
Рабочая температура окружающей средыEF007515 -25...50 °C

Электрические и световые параметры 14

Тип напряженияEF000187 AC (перемен.)
Номин токEF000227 63 А
Номин раб напряжениеEF000228 230 В
Характеристика срабатывания - кривая токаEF000889 C
Номин. напряжение изоляции UiEF001366 500 В
Номин ток утечкиEF002358 0,3 А
Тип тока утечкиEF002560 AC (перемен.)
Устойчивость к импульсному токуEF002564 4,5 кА
Класс токоограниченияEF002568 3
Категория перенапряженияEF002569 3
ЧастотаEF005455 50 Гц
Количество защищенных полюсовEF005548 2
Общ количество полюсовEF008618 4
Номинальное импульсное выдерживаемое напряжение UimpEF011980 6 кВ

Монтаж и подключение 1

Подходит для скрытого монтажа (заподлицо)EF006573 Да

Классификация и назначение 1

Серия продукцииданные поставщика АД-2/4

Прочие характеристики 6

Степень загрязненияEF002570 3
Отключение нейтралиEF005997 Да
Отключающая способность по IEC 60947-2EF006065 —
С блокировкойEF007385 Нет
Защита от ложного срабатыванияEF009497 Нет
Гарантийный срок эксплуатацииданные поставщика 7 лет

Размеры и упаковка

Изделие

Монтажная глубина - нишиEF000218 45 мм
Ширина по количеству модульных расстоянийEF002950 4
Поперечн. сечение подключ. однопроволочного (жесткого) проводаEF007337 0...25 мм кв.
Поперечн. сечение подключ. многопроволочного (гибкого) проводаEF007343 0...16 мм кв.

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.096 × 0.076 × 0.08 м 0.351 0.000584 4690216374772
Групповая упаковка шт 1 шт. 0.096 × 0.076 × 0.08 м 0.351 0.000584 4690216374772
Транспортная упаковка коробка (32 шт) 32 шт. 0.437 × 0.33 × 0.183 м 11.792 0.02639 14690216374779

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.096 × 0.076 × 0.08 м
    Вес, кг
    0.351
    Объём, м³
    0.000584
    EAN / GTIN
    4690216374772

  • Групповая упаковка шт

    В упаковке
    1 шт.
    Габариты
    0.096 × 0.076 × 0.08 м
    Вес, кг
    0.351
    Объём, м³
    0.000584
    EAN / GTIN
    4690216374772

  • Транспортная упаковка коробка (32 шт)

    В упаковке
    32 шт.
    Габариты
    0.437 × 0.33 × 0.183 м
    Вес, кг
    11.792
    Объём, м³
    0.02639
    EAN / GTIN
    14690216374779
