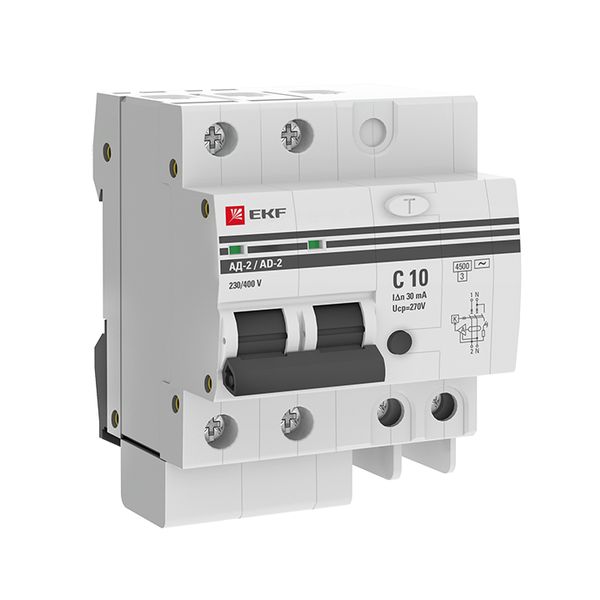

Дифференциальный автомат АД-2 10А/ 30мА (хар. C, AC, электронный) 4,5кА EKF PROxima

Изображение может отличаться от конкретного исполнения.

EKF

Дифференциальный автомат АД-2 10А/ 30мА (хар. C, AC, электронный) 4,5кА EKF PROxima

Артикул: DA2-10-30-pro ETIM-класс: EC000905 EAN: 4690216070414 EAN: 24690216070418 Обновлено: 27.02.2026
ИсточникКаталог EKF
КлассификацияEC000905
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Монтажная глубина - ниши74 мм
Номин ток10 А
Номин раб напряжение230 В
Номин. напряжение изоляции Ui500 В
Номин ток утечки0,03 А
Устойчивость к импульсному току4,5 кА
Поперечн. сечение подключ. однопроволочного (жесткого) провода0...25 мм кв.
Поперечн. сечение подключ. многопроволочного (гибкого) провода0...16 мм кв.

Описание и назначение

Дифференциальный автоматический выключатель АД-2(4) (S) EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особое отличие дифференциальных автоматов EKF – в наличии встроенного блока защиты от перенапряжения. АД-2 и АД-4 EKF PROxima выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 4

Степень защиты - IPEF005474 IP20
Рабочая температура окружающей средыEF007515 -25...50 °C
Коммутационная износостойкость, кол-во цикловданные поставщика 4000
Механическая износостойкость, кол-во цикловданные поставщика 10000

Электрические и световые параметры 14

Тип напряженияEF000187 AC (перемен.)
Номин токEF000227 10 А
Номин раб напряжениеEF000228 230 В
Характеристика срабатывания - кривая токаEF000889 C
Номин. напряжение изоляции UiEF001366 500 В
Номин ток утечкиEF002358 0,03 А
Тип тока утечкиEF002560 AC (перемен.)
Устойчивость к импульсному токуEF002564 4,5 кА
Класс токоограниченияEF002568 3
Категория перенапряженияEF002569 3
ЧастотаEF005455 50/60 Гц
Количество защищенных полюсовEF005548 2
Общ количество полюсовEF008618 2
Номинальное импульсное выдерживаемое напряжение UimpEF011980 6 кВ

Монтаж и подключение 1

Подходит для скрытого монтажа (заподлицо)EF006573 Да

Классификация и назначение 3

Серияданные поставщика PROxima
Серия продукцииданные поставщика АД-2/4
Тип модуля дифференциальной защитыданные поставщика Электронный

Прочие характеристики 9

Степень загрязненияEF002570 3
Отключение нейтралиEF005997 Да
С блокировкойEF007385 Нет
Защита от ложного срабатыванияEF009497 Нет
Номин. отключающая способность при коротком замыкании Icn по EN 61009-1EF011981 4,5 кА
Характеристика отключенияEF012587 Прочее
Гарантийный срок храненияданные поставщика 7 лет
Гарантийный срок эксплуатацииданные поставщика 7 лет
Срок службы, летданные поставщика 20

Размеры и упаковка

Изделие

Монтажная глубина - нишиEF000218 74 мм
Ширина по количеству модульных расстоянийEF002950 4
Поперечн. сечение подключ. однопроволочного (жесткого) проводаEF007337 0...25 мм кв.
Поперечн. сечение подключ. многопроволочного (гибкого) проводаEF007343 0...16 мм кв.

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.075 × 0.095 × 0.078 м 0.375 0.00055575 4690216070414
Групповая упаковка шт 1 шт. 0.075 × 0.095 × 0.078 м 0.375 0.00055575 4690216070414
Транспортная упаковка коробка (32 шт) 32 шт. 0.325 × 0.425 × 0.175 м 12.3 0.02417188 24690216070418

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.075 × 0.095 × 0.078 м
    Вес, кг
    0.375
    Объём, м³
    0.00055575
    EAN / GTIN
    4690216070414

  • Групповая упаковка шт

    В упаковке
    1 шт.
    Габариты
    0.075 × 0.095 × 0.078 м
    Вес, кг
    0.375
    Объём, м³
    0.00055575
    EAN / GTIN
    4690216070414

  • Транспортная упаковка коробка (32 шт)

    В упаковке
    32 шт.
    Габариты
    0.325 × 0.425 × 0.175 м
    Вес, кг
    12.3
    Объём, м³
    0.02417188
    EAN / GTIN
    24690216070418
