Контакт сост. iOF для iC60 RCBO
Systeme Electric · артикул A9A19801

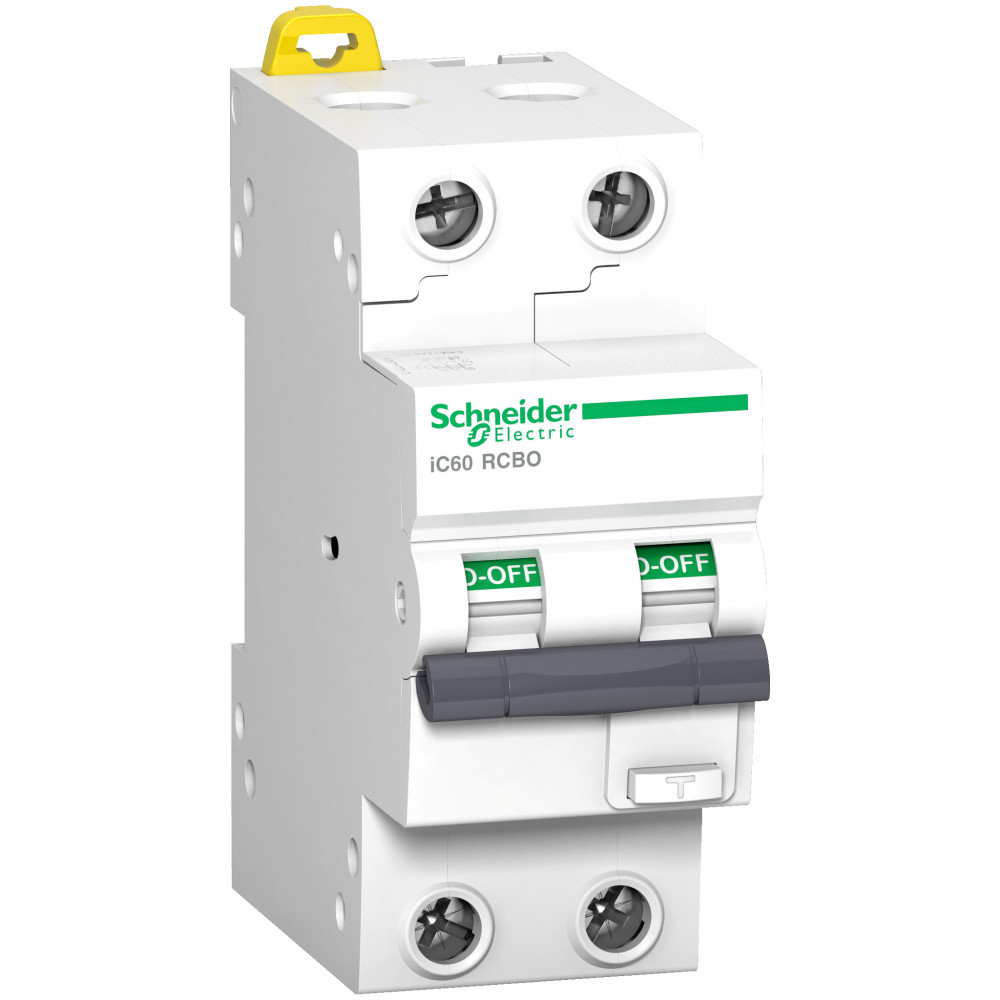

Изображение может отличаться от конкретного исполнения.
Schneider Electric
ДИФФ. АВТ 2П 10КА 16А B 30МА A
ИсточникКаталог Systeme Electric
КлассификацияEC000905
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Монтажная глубина - ниши45 мм
Номин ток16 А
Номин раб напряжение230 В
Номин. напряжение изоляции Ui500 В
Номин ток утечки0.03 А
Устойчивость к импульсному току0.25 кА
Отключающая способность по IEC 60947-215 кА
Поперечн. сечение подключ. однопроволочного (жесткого) провода1...35 мм кв.
Описание и назначение
ДИФАВТОМАТ 2П 10КА 16А B 30МА A. Дифференциальные выключатели iC60 RCBO обеспечивают: защиту распределительной сети от перегрузок и коротких замыканий; защиту людей от поражения электрическим током при прямом прикосновении. Данные АВДТ являются электромеханическими, но при этом компактными, то есть занимают количество модулей в щите равно количеству защищенных полюсов. Важным преимуществом АДВТ iC60 RCBO является защита всех полюсов и стандартный шаг клемм 18 мм.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Рабочая температура окружающей средыEF007515 | -25...40 °C |
| Механическая износостойкостьданные поставщика | 20000 циклы |
| Относительная влажностьданные поставщика | 95-95 % в 55-55 °C |
| Степень защиты ipданные поставщика | IP40 (распределительный шкаф) в соответствии с IEC 60529 IP20 в соответствии с IEC 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Электрическая износостойкостьданные поставщика | 10000 циклы |
Электрические и световые параметры 30
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Номин токEF000227 | 16 А |
| Номин раб напряжениеEF000228 | 230 В |
| Характеристика срабатывания - кривая токаEF000889 | B |
| Номин. напряжение изоляции UiEF001366 | 500 В |
| Номин ток утечкиEF002358 | 0.03 А |
| Тип тока утечкиEF002560 | A |
| Устойчивость к импульсному токуEF002564 | 0.25 кА |
| Класс токоограниченияEF002568 | 3 |
| Категория перенапряженияEF002569 | 3 |
| ЧастотаEF005455 | 50 Гц |
| Количество защищенных полюсовEF005548 | 2 |
| Общ количество полюсовEF008618 | 2 |
| Номинальное импульсное выдерживаемое напряжение UimpEF011980 | 4 кВ |
| Задержка срабатывания защиты от тока утечкиданные поставщика | мгновенный |
| Индикатор наличия напряженияданные поставщика | ВКЛ., ОТКЛ., аварийное срабатывание |
| Класс защиты от тока утечкиданные поставщика | type A |
| Не содержит токсичных тяжелых металловданные поставщика | да |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 4 кВ |
| номинальное напряжение изоляцииданные поставщика | 500 В Переменный ток 50 Гц |
| номинальное рабочее напряжениеданные поставщика | 220...240 V Переменный ток 50 Гц |
| оминальный токданные поставщика | 16 А |
| Описание полюсовданные поставщика | 2P |
| Предел срабатывания электромагнитного расцепителяданные поставщика | 3...5 x In |
| Скачок токаданные поставщика | 250 А |
| Технология срабатывания защиты по дифференицальному токуданные поставщика | не зависящий от напряжения |
| Частота сетиданные поставщика | 50 Гц |
| Число защищенных полюсовданные поставщика | 2 |
| Чувствительность по току утечкиданные поставщика | 30 мА |
| Электромагнитная совместимостьданные поставщика | выдерживаемый импульс 8/20 мкс, 250 A в соответствии с EN/МЭК 61009-2-1 |
Материалы и конструкция 3
| Исполнение выключателяданные поставщика | защелкивающийся |
|---|---|
| Соответствие требованиям по изоляцииданные поставщика | no в соответствии с IEC 60947-1 |
| Цветданные поставщика | Белый |
Монтаж и подключение 4
| Подходит для скрытого монтажа (заподлицо)EF006573 | Да |
|---|---|
| Индикатор положения контактаданные поставщика | нет |
| Монтажная опораданные поставщика | DIN-рейка |
| Соединения – клеммыданные поставщика | зажим туннельного типа верхняя или нижняя1-35 мм² жесткий зажим туннельного типа верхняя или нижняя1-25 мм² гибкий зажим туннельного типа верхняя или нижняя1-25 мм² гибкий с наконечником |
Механические характеристики 1
| Момент затяжкиданные поставщика | 2-2 Н-м |
|---|
Классификация и назначение 9
| Информация об исключениях по регламенту rohsданные поставщика | да |
|---|---|
| Класс ограниченияданные поставщика | 3 в соответствии с EN/МЭК 61009-2-1 |
| Область примененияданные поставщика | распределение |
| Серияданные поставщика | Acti 9 |
| Серия продуктаданные поставщика | Acti 9 |
| Стандартыданные поставщика | EN/IEC 60947-2 EN/МЭК 61009-2-1 |
| Тип приводаданные поставщика | тумблер |
| Тип продуктаданные поставщика | residual current breaker with overcurrent protection (RCBO) |
| Тип сетиданные поставщика | Переменный ток |
Прочие характеристики 26
| Степень загрязненияEF002570 | 2 |
|---|---|
| Отключение нейтралиEF005997 | Нет |
| Отключающая способность по IEC 60947-2EF006065 | 15 кА |
| С блокировкойEF007385 | Да |
| Защита от ложного срабатыванияEF009497 | Да |
| Характеристика отключенияEF012587 | Без задержки |
| номинальная рабочая отключающая способностьданные поставщика | 7500 А 75 % Icn в 220...240 V Переменный ток 50 Гц в соответствии с EN/МЭК 61009-2-1 7.5 кА 50 % Icu в 220...240 V Переменный ток 50 Гц в соответствии с EN/IEC 60947-2 |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Гарантияданные поставщика | 18 месяцев |
| Директива ec rohsданные поставщика | Соответствует |
| Защита от замыкания на землюданные поставщика | интегрированный |
| Качественные этикеткиданные поставщика | NF IMQ VDE KEMA-KEUR |
| Код кривойданные поставщика | B |
| Краткое название устройстваданные поставщика | iC60 RCBO |
| Наименование продуктаданные поставщика | Acti 9 iC60 RCBO |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Не содержит ртутиданные поставщика | да |
| Номинальная отключающая и включающая способностьданные поставщика | Idm 6000 А в 220...240 V Переменный ток 50 Гц в соответствии с EN/МЭК 61009-2-1 |
| Отключающая способностьданные поставщика | 10000 А Icn в 220...240 V Переменный ток 50 Гц в соответствии с EN/МЭК 61009-2-1 15 кА Icu в 220...240 V Переменный ток 50 Гц в соответствии с EN/IEC 60947-2 |
| Подготовка к работе в тропических условияхданные поставщика | 2 |
| Положение устройства в системеданные поставщика | отходящий |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Декларация по умолчанию (продукт вне сферы действия RoHS Китая) |
| Совместимость распределительного блока с гребенчатыми шинамиданные поставщика | верхняя или нижняя: Да нижний: двусвязный |
| Технология расцепителяданные поставщика | термомагнитный |
| Шаг 9 ммданные поставщика | 4 |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 45 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 2 |
| Поперечн. сечение подключ. однопроволочного (жесткого) проводаEF007337 | 1...35 мм кв. |
| Поперечн. сечение подключ. многопроволочного (гибкого) проводаEF007343 | 1...25 мм кв. |
| Длина зачистки проводовданные поставщика | 12 мм для верхняя или нижняя соединение |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.106 × 0.082 × 0.044 см | 0.236 | 0.00038244 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.106 × 0.082 × 0.044 см
- Вес, кг
- 0.236
- Объём, м³
- 0.00038244
- EAN / GTIN
