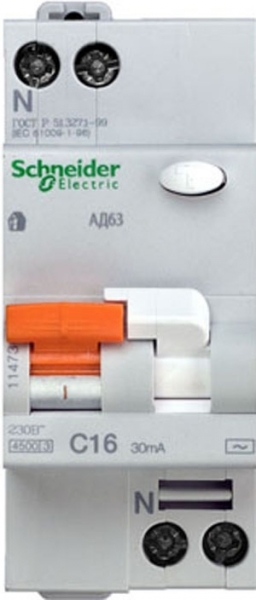

ДИФ. АВТ. ВЫКЛ. АД63 1П+Н 16A 30MA 4,5кА C АС, Испания

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Степень защиты - IPEF005474	IP20
Рабочая температура окружающей средыEF007515	-5...60 °C
Механическая износостойкостьданные поставщика	20000 циклы
Рабочая температураданные поставщика	-5-60 °C
Температура окружающей среды при храненииданные поставщика	-40-60 °C

Электрические и световые параметры 25

Тип напряженияEF000187	AC (перемен.)
Номин токEF000227	16 А
Номин раб напряжениеEF000228	240 В
Характеристика срабатывания - кривая токаEF000889	C
Номин. напряжение изоляции UiEF001366	440 В
Номин ток утечкиEF002358	0.03 А
Тип тока утечкиEF002560	AC (перемен.)
Устойчивость к импульсному токуEF002564	0.25 кА
Класс токоограниченияEF002568	3
Категория перенапряженияEF002569	3
ЧастотаEF005455	50 Гц
Количество защищенных полюсовEF005548	1
Общ количество полюсовEF008618	2
Номинальное импульсное выдерживаемое напряжение UimpEF011980	4 кВ
Задержка срабатывания защиты от тока утечкиданные поставщика	мгновенный
Индикатор наличия напряженияданные поставщика	индикация ВКЛ/ВЫКЛ
Класс защиты от тока утечкиданные поставщика	type AC
номинальное напряжение изоляцииданные поставщика	440 В переменный ток 50 Гц
номинальное рабочее напряжениеданные поставщика	240 V переменный ток 50 Гц в соответствии с IEC 61009-1
номинальный токданные поставщика	16 А в единицах производителя
Описание полюсовданные поставщика	1P + N
Предел электромагнитного отключенияданные поставщика	5...10 x In
Частота сетиданные поставщика	50 Гц
Чувствительность защиты от тока утечкиданные поставщика	30 мА
Электромагнитная совместимостьданные поставщика	стойкость к импульсу 8/20 мкс

Материалы и конструкция 1

Соответствие требованиям по изоляцииданные поставщика	Да

Монтаж и подключение 4

Подходит для скрытого монтажа (заподлицо)EF006573	Да
Индикатор положения контактаданные поставщика	да
Монтажная опораданные поставщика	рейка
Соединения – клеммыданные поставщика	клеммы туннельного типа0.33-10 мм² гибкий клеммы туннельного типа0.75-10 мм² жесткий

Механические характеристики 1

Момент затяжкиданные поставщика	2-2 Н-м со стороны источника питания 2-2 Н-м верхние

Классификация и назначение 8

Информация об исключениях по регламенту rohsданные поставщика	да
Область примененияданные поставщика	распределение
Серияданные поставщика	Домовой
Серия продуктаданные поставщика	Domae
Стандартыданные поставщика	EN 61009-1 EN 61009-2-1
Тип приводаданные поставщика	тумблер
Тип продуктаданные поставщика	residual current breaker with overcurrent protection (RCBO)
Тип сетиданные поставщика	переменный ток

Прочие характеристики 24

Степень загрязненияEF002570	2
Отключение нейтралиEF005997	Нет
С блокировкойEF007385	Нет
Защита от ложного срабатыванияEF009497	Да
Номин. отключающая способность при коротком замыкании Icn по EN 61009-1EF011981	4.5 кА
Характеристика отключенияEF012587	Без задержки
Weeeданные поставщика	На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директива ec rohsданные поставщика	Соответствует
Защита от замыкания на землюданные поставщика	с
Код кривойданные поставщика	C
Количество в одном комплектеданные поставщика	комплект из 1 шт.
Краткое название устройстваданные поставщика	DPN Vigi
Наименование продуктаданные поставщика	DPN Vigi
Не содержит ртутиданные поставщика	да
Отключающая способностьданные поставщика	4500 А Icn в 230 В переменный ток 50 Гц
Положение нейтралиданные поставщика	слева
Профиль кругооборотаданные поставщика	N/A
Регламент reachданные поставщика	Содержание особо опасных веществ не превышает пороговую величину
Регламент rohs китаяданные поставщика	Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Статус устойчивого продуктаданные поставщика	Грин Премиум продукция
Технология расцепителяданные поставщика	термомагнитный
Шаг 9 ммданные поставщика	4
Экологическая отчетнстьданные поставщика	ENVPEP100503EN

Размеры и упаковка

Изделие

Монтажная глубина - нишиEF000218	44 мм
Ширина по количеству модульных расстоянийEF002950	2
Поперечн. сечение подключ. однопроволочного (жесткого) проводаEF007337	1...16 мм кв.
Поперечн. сечение подключ. многопроволочного (гибкого) проводаEF007343	1...16 мм кв.
Длина зачистки проводовданные поставщика	13 мм для со стороны источника питания соединение 13 мм для верхние соединение
