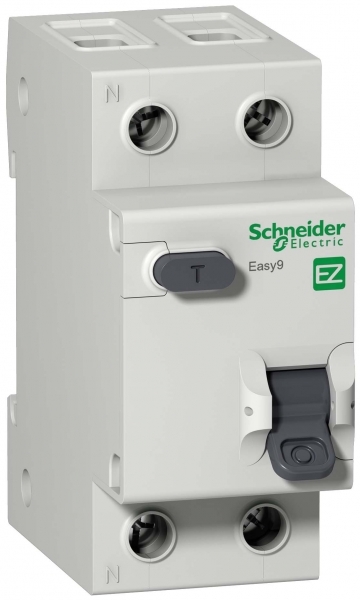

ДИФ. АВТ. ВЫКЛ. EASY 9 1П+Н 25А 30мА C AC 4,5кА 230В =S=
ИсточникКаталог Systeme Electric
КлассификацияEC000905
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Монтажная глубина - ниши45 мм
Номин ток25 А
Номин раб напряжение230 В
Номин. напряжение изоляции Ui500 В
Номин ток утечки0.03 А
Устойчивость к импульсному току0.25 кА
Поперечн. сечение подключ. однопроволочного (жесткого) провода1...25 мм кв.
Поперечн. сечение подключ. многопроволочного (гибкого) провода1...16 мм кв.
Описание и назначение
Автоматические выключатели дифференциального тока (АВДТ) серии Easy9 Schneider Electric,1P+N, номинальный ток 25 А, характеристика С, Icn = 4.5 кА, ток утечки 30 мА, тип АС, ширина 2х18 мм.
- АВДТ применяется в однофазных сетях напряжением до 230В.
- Предназначен для защиты сети от перегрузок и КЗ и людей от поражения электрическим током.
- Уставка то току утечки 30 мА обеспечивает гарантированную защиту людей при прямом прикосновении.
- Индикация состояния «включен/отключен» положением рукоятки управления.
- Кнопка тестирования работоспособности аппарата.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Рабочая температура окружающей средыEF007515 | -25...60 °C |
| Механическая износостойкостьданные поставщика | 8000 циклы |
| Относительная влажностьданные поставщика | 95-95 % |
| Рабочая температураданные поставщика | -25-60 °C |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Электрическая износостойкостьданные поставщика | 2000 циклы 230 переменный ток 50 Гц |
Электрические и световые параметры 24
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Номин токEF000227 | 25 А |
| Номин раб напряжениеEF000228 | 230 В |
| Характеристика срабатывания - кривая токаEF000889 | C |
| Номин. напряжение изоляции UiEF001366 | 500 В |
| Номин ток утечкиEF002358 | 0.03 А |
| Тип тока утечкиEF002560 | AC (перемен.) |
| Устойчивость к импульсному токуEF002564 | 0.25 кА |
| Класс токоограниченияEF002568 | 3 |
| Категория перенапряженияEF002569 | 4 |
| ЧастотаEF005455 | 50 Гц |
| Количество защищенных полюсовEF005548 | 1 |
| Общ количество полюсовEF008618 | 2 |
| Номинальное импульсное выдерживаемое напряжение UimpEF011980 | 4 кВ |
| Задержка срабатывания защиты от тока утечкиданные поставщика | мгновенный |
| Класс защиты от тока утечкиданные поставщика | type AC |
| Не содержит токсичных тяжелых металловданные поставщика | да |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 4 кВ |
| номинальное напряжение изоляцииданные поставщика | 500 В |
| номинальное рабочее напряжениеданные поставщика | 230 В переменный ток 50 Гц |
| номинальный токданные поставщика | 25 А в единицах производителя |
| Описание полюсовданные поставщика | 1P + N |
| Предел электромагнитного отключенияданные поставщика | 5...10 x In |
| Чувствительность защиты от тока утечкиданные поставщика | 30 мА |
Материалы и конструкция 1
| Цветданные поставщика | серый (RAL 7035) |
|---|
Монтаж и подключение 4
| Подходит для скрытого монтажа (заподлицо)EF006573 | Да |
|---|---|
| Индикатор положения контактаданные поставщика | да |
| Монтажная опораданные поставщика | DIN-рейка |
| Соединения – клеммыданные поставщика | зажим туннельного типа (верхняя или нижняя) 1-25 мм² жесткий зажим туннельного типа (верхняя или нижняя) 1-16 мм² гибкий |
Механические характеристики 1
| Момент затяжкиданные поставщика | 2-2 Н-м верхняя или нижняя |
|---|
Классификация и назначение 9
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
|---|---|
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Область примененияданные поставщика | распределение |
| Серияданные поставщика | Easy9 |
| Серия продуктаданные поставщика | Easy9 |
| Стандартыданные поставщика | IEC 61009-1 |
| Тип приводаданные поставщика | тумблер |
| Тип продуктаданные поставщика | residual current breaker with overcurrent protection (RCBO) |
| Тип сетиданные поставщика | переменный ток |
Прочие характеристики 27
| Степень загрязненияEF002570 | 2 |
|---|---|
| Отключение нейтралиEF005997 | Нет |
| С блокировкойEF007385 | Да |
| Защита от ложного срабатыванияEF009497 | Да |
| Номин. отключающая способность при коротком замыкании Icn по EN 61009-1EF011981 | 4.5 кА |
| Характеристика отключенияEF012587 | Без задержки |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует |
| Защита от замыкания на землюданные поставщика | интегрированный |
| Код кривойданные поставщика | C |
| Краткое название устройстваданные поставщика | Easy9 авт. выключатель с защитой от сверхтоков |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Не содержит ртутиданные поставщика | да |
| Отключающая способностьданные поставщика | 4500 А Icn в 230 В переменный ток 50 Гц в соответствии с IEC 61009-1 |
| Подготовка к работе в тропических условияхданные поставщика | 2 |
| Положение нейтралиданные поставщика | слева |
| Положение устройства в системеданные поставщика | отходящий |
| Профиль кругооборотаданные поставщика | N/A |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | X |
| Сегмент рынкаданные поставщика | рынок жилья малые коммерческие предприятия |
| Сертификатыданные поставщика | ГОСТ EAC |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Технология расцепителяданные поставщика | термомагнитный |
| Шаг 9 ммданные поставщика | 4 |
| Экологическая отчетнстьданные поставщика | ENVPEP1508006EN |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 45 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 2 |
| Поперечн. сечение подключ. однопроволочного (жесткого) проводаEF007337 | 1...25 мм кв. |
| Поперечн. сечение подключ. многопроволочного (гибкого) проводаEF007343 | 1...16 мм кв. |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| TRANSPORTING | 72 шт. | 0.4 × 0.3 × 0.3 м | 15.462 | 0.036 |
-
