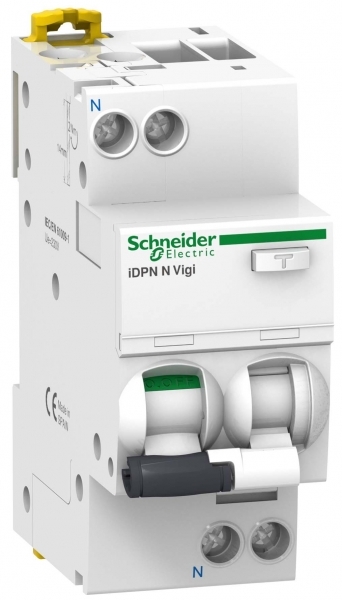

ДИФ.АВТ. iDPN N VIGI 6KA 32A C 100MA A

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 8

Степень защиты - IPEF005474	IP20
Рабочая температура окружающей средыEF007515	25...60 °C
Механическая износостойкостьданные поставщика	20000 циклы
Относительная влажностьданные поставщика	95-95 % в 55-55 °C
Рабочая температура окружающей средыданные поставщика	-25-60 °C в единицах производителя
Степень защиты ipданные поставщика	IP20 в соответствии с IEC 60529 IP40 (модульный шкаф) в соответствии с IEC 60529 в единицах производителя
Температура окружающей среды при храненииданные поставщика	-40-85 °C
Электрическая износостойкостьданные поставщика	10000 циклы

Электрические и световые параметры 29

Тип напряженияEF000187	AC (перемен.)
Номин токEF000227	32 А
Номин раб напряжениеEF000228	230 В
Характеристика срабатывания - кривая токаEF000889	C
Номин. напряжение изоляции UiEF001366	400 В
Номин ток утечкиEF002358	0.1 А
Тип тока утечкиEF002560	A
Устойчивость к импульсному токуEF002564	0.25 кА
Класс токоограниченияEF002568	3
Категория перенапряженияEF002569	3
ЧастотаEF005455	50 Гц
Количество защищенных полюсовEF005548	1
Общ количество полюсовEF008618	2
Номинальное импульсное выдерживаемое напряжение UimpEF011980	4 кВ
Задержка срабатывания защиты от тока утечкиданные поставщика	мгновенный
Индикатор наличия напряженияданные поставщика	ВКЛ., ОТКЛ., аварийное срабатывание
Категория перенапряженияданные поставщика	III в соответствии с IEC 60364 в единицах производителя
Класс защиты от тока утечкиданные поставщика	type A
номинальное импульсное выдерживаемое напряжениеданные поставщика	4 кВ
номинальное напряжение изоляцииданные поставщика	400 В переменный ток 50 Гц
номинальное рабочее напряжениеданные поставщика	220...240 V переменный ток 50 Гц
номинальный токданные поставщика	32 А в единицах производителя
Описание полюсовданные поставщика	1P + N
Предел срабатывания электромагнитного расцепителяданные поставщика	5...10 x In
Технология срабатывания защиты по дифференицальному токуданные поставщика	не зависящий от напряжения
Частота сетиданные поставщика	50 Гц
Число защищенных полюсовданные поставщика	1
Чувствительность по току утечкиданные поставщика	100 мА
Электромагнитная совместимостьданные поставщика	выдерживаемый импульс 8/20 мкс, 250 A в соответствии с EN/МЭК 61009-2-1

Материалы и конструкция 4

Исполнение выключателяданные поставщика	защелкивающийся
Описание параметров блокировкиданные поставщика	устройство для установки навесных замков
Соответствие требованиям по изоляцииданные поставщика	Да в соответствии с EN/IEC 60947-2
Цветданные поставщика	белый

Монтаж и подключение 4

Подходит для скрытого монтажа (заподлицо)EF006573	Да
Индикатор положения контактаданные поставщика	да
Монтажная опораданные поставщика	DIN-рейка
Соединения – клеммыданные поставщика	единая клемма верхняя или нижняя1-16 мм² жесткий единая клемма верхняя или нижняя1-10 мм² гибкий единая клемма верхняя или нижняя1-10 мм² гибкий с наконечником

Механические характеристики 1

Момент затяжкиданные поставщика	2-2 Н-м верхняя или нижняя

Классификация и назначение 9

Информация об исключениях по регламенту rohsданные поставщика	да
Класс ограниченияданные поставщика	3 в соответствии с EN/МЭК 61009-2-1
Область примененияданные поставщика	распределение
Серияданные поставщика	Acti 9
Серия продуктаданные поставщика	iDPN Vigi
Стандартыданные поставщика	EN/МЭК 61009-2-1
Тип приводаданные поставщика	тумблер
Тип продуктаданные поставщика	residual current breaker with overcurrent protection (RCBO)
Тип сетиданные поставщика	переменный ток

Прочие характеристики 30

Степень загрязненияEF002570	3
Отключение нейтралиEF005997	Нет
С блокировкойEF007385	Да
Защита от ложного срабатыванияEF009497	Да
Характеристика отключенияEF012587	Прочее
номинальная рабочая отключающая способностьданные поставщика	6000 А 100 % Icn в 220...240 V переменный ток 50 Гц в соответствии с EN/МЭК 61009-2-1
Weeeданные поставщика	На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директива ec rohsданные поставщика	Соответствует
Защита от замыкания на землюданные поставщика	интегрированный
Код кривойданные поставщика	C
Код совместимостиданные поставщика	iDPN
Краткое название устройстваданные поставщика	iDPN N Vigi
Наименование продуктаданные поставщика	Acti 9 iDPN Vigi
Не содержит ртутиданные поставщика	да
Номинальная отключающая и включающая способностьданные поставщика	Idm 6000 А в 220...240 V переменный ток 50 Гц в соответствии с EN/МЭК 61009-2-1
Отключающая способностьданные поставщика	6000 А Icn в 220...240 V переменный ток 50 Гц в соответствии с EN/МЭК 61009-2-1
Подготовка к работе в тропических условияхданные поставщика	2 в соответствии с IEC 60068-1
Положение нейтралиданные поставщика	слева
Положение устройства в системеданные поставщика	отходящий
Профиль кругооборотаданные поставщика	N/A
Регламент reachданные поставщика	Содержание особо опасных веществ не превышает пороговую величину
Регламент rohs китаяданные поставщика	Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Сегмент рынкаданные поставщика	малые коммерческие предприятия рынок жилья
Сертификацияданные поставщика	VDE
Совместимость распределительного блока с гребенчатыми шинамиданные поставщика	верхняя или нижняя: Да
Статус устойчивого продуктаданные поставщика	Грин Премиум продукция
Технология расцепителяданные поставщика	термомагнитный
Шаг 9 ммданные поставщика	4
Экологическая отчетнстьданные поставщика	ENVPEP111021EN

Размеры и упаковка

Изделие

Монтажная глубина - нишиEF000218	44 мм
Ширина по количеству модульных расстоянийEF002950	2
Поперечн. сечение подключ. однопроволочного (жесткого) проводаEF007337	1...16 мм кв.
Поперечн. сечение подключ. многопроволочного (гибкого) проводаEF007343	1...10 мм кв.
Длина зачистки проводовданные поставщика	15 мм для верхняя или нижняя соединение
