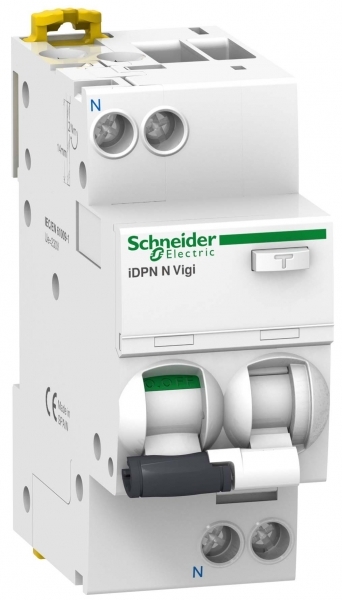

ДИФ.АВТ. iDPN N VIGI 6KA 20A C 100MA A
ИсточникКаталог Systeme Electric
КлассификацияEC000905
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Монтажная глубина - ниши44 мм
Номин ток20 А
Номин раб напряжение230 В
Номин. напряжение изоляции Ui400 В
Номин ток утечки0.1 А
Устойчивость к импульсному току0.25 кА
Поперечн. сечение подключ. однопроволочного (жесткого) провода1...16 мм кв.
Поперечн. сечение подключ. многопроволочного (гибкого) провода1...10 мм кв.
Описание и назначение
ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ iDPN N VIGI 6KA 20A C 100MA A. Дифференциальный автоматический выключатель iDPN Vigi обеспечивает комплексную защиту оконечных цепей от коротких замыканий, пеpегpузок и защиту людей от поражения электрическим током при косвенном прикосновении (300 мА), а также защиту электроустановок от риска возгорания (300 мА). Снабжен функциями опознавания срабатывания по утечке, по КЗ или перегрузки - Visi Trip и функцией индикации положения контактов - Visi Safe.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 8
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Рабочая температура окружающей средыEF007515 | 25...60 °C |
| Механическая износостойкостьданные поставщика | 20000 циклы |
| Относительная влажностьданные поставщика | 95-95 % в 55-55 °C |
| Рабочая температура окружающей средыданные поставщика | -25-60 °C в единицах производителя |
| Степень защиты ipданные поставщика | IP20 в соответствии с МЭК 60529 IP40 (Модульный корпус) в соответствии с МЭК 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-85 °C |
| Электрическая износостойкостьданные поставщика | 20000 циклы |
Электрические и световые параметры 28
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Номин токEF000227 | 20 А |
| Номин раб напряжениеEF000228 | 230 В |
| Характеристика срабатывания - кривая токаEF000889 | C |
| Номин. напряжение изоляции UiEF001366 | 400 В |
| Номин ток утечкиEF002358 | 0.1 А |
| Тип тока утечкиEF002560 | A |
| Устойчивость к импульсному токуEF002564 | 0.25 кА |
| Класс токоограниченияEF002568 | 3 |
| Категория перенапряженияEF002569 | 3 |
| ЧастотаEF005455 | 50 Гц |
| Количество защищенных полюсовEF005548 | 1 |
| Общ количество полюсовEF008618 | 2 |
| Номинальное импульсное выдерживаемое напряжение UimpEF011980 | 4 кВ |
| Задержка срабатывания защиты от тока утечкданные поставщика | Мгновенный |
| Индикатор наличия напряженияданные поставщика | ВКЛ., ОТКЛ., аварийное срабатывание |
| Категория перенапряженияданные поставщика | III в соответствии с IEC 60364 в единицах производителя |
| Класс защиты от тока утечкиданные поставщика | Тип А |
| номинальное напряжение изоляцииданные поставщика | 400 В Переменный ток 50 Гц |
| Номинальное рабочее напряжениеданные поставщика | 220...240 В Переменный ток 50 Гц |
| Номинальный токданные поставщика | 20 А в единицах производителя |
| Описание полюсовданные поставщика | 1P + N |
| Предел срабатывания электромагнитного расцепителяданные поставщика | 5...10 x In |
| Тип управленияданные поставщика | рычаг управления |
| Частота сетиданные поставщика | 50 Гц |
| Число защищенных полюсовданные поставщика | 1 |
| Чувствительность по току утечкиданные поставщика | 100 мА |
| Электромагнитная совместимостьданные поставщика | Выдерживаемый импульс 8/20 мкс, 250 A в соответствии с EN/IEC 61009-2-1 |
Материалы и конструкция 4
| Исполнение монтажаданные поставщика | Защелкивающийся |
|---|---|
| Описание параметров блокировкиданные поставщика | устройство для установки навесных замков |
| Соответствие требованиям по изоляцииданные поставщика | да в соответствии с EN/IEC 60947-2 |
| Цветданные поставщика | Белый |
Монтаж и подключение 4
| Подходит для скрытого монтажа (заподлицо)EF006573 | Да |
|---|---|
| Индикатор положения контактаданные поставщика | да |
| Соединения – клеммыданные поставщика | единая клемма Верхняя или нижняя1-16 мм² жесткий единая клемма Верхняя или нижняя1-10 мм² гибкий единая клемма Верхняя или нижняя1-10 мм² Гибкий с наконечником |
| Способ монтажаданные поставщика | DIN-рейка |
Механические характеристики 1
| Момент затяжкиданные поставщика | 2-2 Н·м Верхняя или нижняя |
|---|
Классификация и назначение 6
| Класс ограниченияданные поставщика | 3 в соответствии с EN/IEC 61009-2-1 |
|---|---|
| Область примененияданные поставщика | распределение |
| Серияданные поставщика | iDPN Vigi Acti 9 |
| Стандартыданные поставщика | EN/IEC 61009-2-1 |
| Тип продуктаданные поставщика | Автоматический выключатель дифференциального тока |
| Тип сетиданные поставщика | Переменный ток |
Прочие характеристики 23
| Степень загрязненияEF002570 | 3 |
|---|---|
| Отключение нейтралиEF005997 | Нет |
| С блокировкойEF007385 | Да |
| Защита от ложного срабатыванияEF009497 | Да |
| Характеристика отключенияEF012587 | Прочее |
| Защита от замыкания на землюданные поставщика | интегрированный |
| Код совместимостиданные поставщика | iDPN |
| Краткое название устройстваданные поставщика | iDPN N Vigi |
| Место устройства в сетиданные поставщика | Отходящий |
| Наименование продуктаданные поставщика | Acti 9 iDPN Vigi |
| Номинальная отключающая и включающая спосоданные поставщика | Idm 6000 А в 220...240 В Переменный ток 50 Гц в соответствии с EN/IEC 61009-2-1 |
| Номинальная рабочая отключающая способностьданные поставщика | 6000 А 100 % Icn в 220...240 В Переменный ток 50 Гц в соответствии с EN/IEC 61009-2-1 |
| номинальное импульсное выдерживаемое наданные поставщика | 4 кВ |
| Обозначение кривойданные поставщика | С |
| Отключающая способностьданные поставщика | 6000 А Icn в 220...240 В Переменный ток 50 Гц в соответствии с EN/IEC 61009-2-1 |
| Подготовка к работе в тропических условияхданные поставщика | 2 в соответствии с IEC 60068-1 |
| Положение нейтралиданные поставщика | слева |
| Сегмент рынкаданные поставщика | Жилищный сектор Малые коммерческие предприятия |
| Сертификацияданные поставщика | VDE |
| Совместимость распределительного блока с гданные поставщика | Верхняя или нижняя: Да |
| Технология расцепителяданные поставщика | термомагнитный |
| Технология срабатывания защиты по дифференданные поставщика | Независящий от напряжения |
| Шаг 9 ммданные поставщика | 4 |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 44 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 2 |
| Поперечн. сечение подключ. однопроволочного (жесткого) проводаEF007337 | 1...16 мм кв. |
| Поперечн. сечение подключ. многопроволочного (гибкого) проводаEF007343 | 1...10 мм кв. |
| Вес неттоданные поставщика | 125 г |
| Длина зачистки проводовданные поставщика | 15 мм для Верхняя или нижняя соединение |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.1 × 0.082 × 0.04 см | 0.215 | 0.000328 | |
| Групповая упаковка | 6 шт. | 0.255 × 0.105 × 0.09 м | 1.35 | 0.00240975 |
-
